        Grampos rápidos horizontais com base vertical e ponteira regulável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.
Elemento do cabo em poliamida.Versão:carbonitretado e preto oxidado.Indicação:Buchas articuladas de alta qualidade e livres de manutenção. Aplicação de força permanente e constante ao abrir e fechar. Estabilidade ideal proporcionada pelo braço de fixação cônico com perfil em U.Acessórios:05280 Pontas protetoras
07110 Posicionadores esféricos
07117 Fechos tipo gripper reguláveis
07120 Pinos roscados com ponta para articulação DIN 6332
07121 Pinos roscados com ponta esférica
07140 Sapatas de pressão DIN 6311
07142 Sapatas de pressão

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 05904 Grampos rápidos horizontais com base vertical e ponteira regulável

131 kB

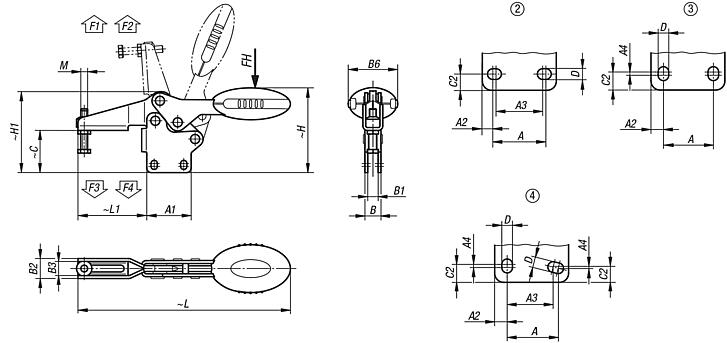

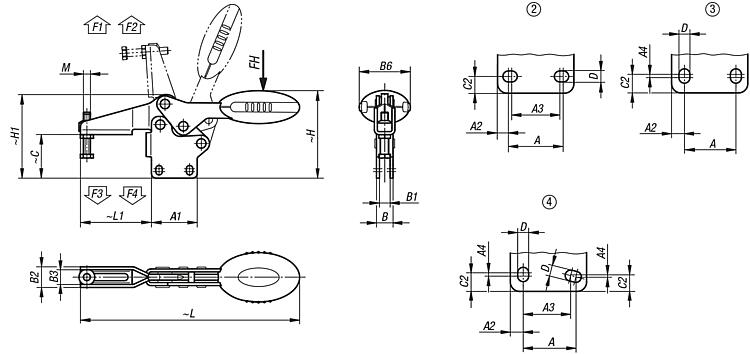

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Molde de furação	Ângulo de abertura braço de fixação	Ângulo de abertura cabo	Força manual FH N	Força de retenção F1 N	Força de retenção F2 N	Força de tensão F3 N	Força de tensão F4 N	Preço
05904-005002	2	86°	67°	100	650	900	550	620	16,93 €
05904-006002	3	86°	67°	160	1350	1900	720	1200	22,66 €
05904-008002	3	86°	67°	200	2000	2800	830	1400	31,72 €
05904-010002	3	90°	71°	250	2200	4500	1200	2800	48,15 €
05904-012002	4	88°	68°	280	2400	5500	1000	2800	50,75 €

Código do artigo	M	A	A1	A2	A3	A4	B	B1	B2	B3	B6	C	C2	D	H	H1	L	L1	Preço
05904-005002	M5x25	18	27	4,5	13,5	-	8,1	4,1	13,2	9,2	22,5	26,2	5,2	5,5	52,2	47,9	125,7	41,8	16,93 €
05904-006002	M6x35	26	39	6,5	-	2,5	14,1	9,1	17,5	12,5	43,5	36,9	8	5,5	75,2	71	186,6	60,5	22,66 €
05904-008002	M8x45	26	44	9	-	3,5	14,1	9,1	21	16	41,5	46,5	10,5	6,2	88,2	84,3	223,1	74,9	31,72 €
05904-010002	M10x55	41,5	59	9	-	2	16,2	9,2	26	19	47	59,6	10	8,8	114,3	107,5	279,4	103,9	48,15 €
05904-012002	M12x70	44	65	11	40	1	16,2	9,2	28	21	47	75,9	13,5	8,5	128,4	125,2	314,7	122	50,75 €
