        Grampos rápidos horizontais com base vertical e ponteira regulável, aço inoxidável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço inoxidável.
Elemento do cabo em poliamida.Versão:Superfície sem tratamento.Indicação:Buchas articuladas de alta qualidade e livres de manutenção. Aplicação de força permanente e constante ao abrir e fechar. Estabilidade ideal proporcionada pelo braço de fixação cônico com perfil em U.Acessórios:05280 Pontas protetoras
05899 Sensor de força para grampos rápidos
07111 Posicionador com esfera em aço inoxidável
07119 Parafusos de pressão em aço inoxidável
07120 Pinos roscados com ponta para articulação DIN 6332
07140 Sapatas de pressão DIN 6311Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 05904 Grampos rápidos horizontais com base vertical e ponteira regulável, aço inoxidável

168 kB

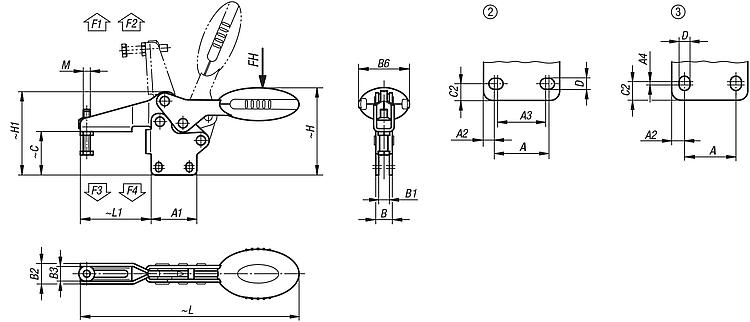

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Molde de furação	Ângulo de abertura braço de fixação	Ângulo de abertura cabo	Força manual FH N	Força de retenção F1 N	Força de retenção F2 N	Força de tensão F3 N	Força de tensão F4 N	Preço
05904-105002	2	86°	67°	100	650	900	550	620	31,82 €
05904-106002	3	86°	67°	160	1350	1900	720	1200	42,58 €
05904-108002	3	86°	67°	200	2000	2800	830	1400	59,65 €

Código do artigo	M	A	A1	A2	A3	A4	B	B1	B2	B3	B6	C	C2	D	H	H1	L	L1	Preço
05904-105002	M5x25	18	27	4,5	13,5	-	8,1	4,1	13,2	9,2	22,5	26,2	5,2	5,5	52,2	47,9	125,7	41,8	31,82 €
05904-106002	M6x35	26	39	6,5	-	2,5	14,1	9,1	17,5	12,5	43,5	36,9	8	5,5	75,2	71	186,6	60,5	42,58 €
05904-108002	M8x45	26	44	9	-	3,5	14,1	9,1	21	16	41,5	46,5	10,5	6,2	88,2	84,3	223,1	74,9	59,65 €
