        Alavanca giratória de plástico

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Alavanca giratória de plástico.Indicação:A alavanca giratória de plástico é uma solução inovadora e ergonômica que foi especialmente desenvolvida para operar armários de distribuição e controles. Com seu design robusto e materiais de alta qualidade, essa alavanca giratória oferece funcionalidade e durabilidade.

Os furos de montagem têm o espaçamento padrão de mercado 50x50x50.

A alavanca giratória pode ser combinada com outros produtos para a construção de armários de distribuição para criar um sistema de travamento de 1 ponto, 2 pontos ou 3 pontos (consulte as indicações técnicas).

Para a forma A, os perfis meio cilindro já estão montados na alavanca giratória.

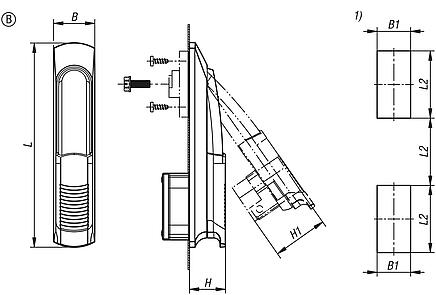

Para a forma B, os perfis meio cilindro para alavancas giratórias (05601) devem ser encomendados separadamente.Acessórios:05601 Meio cilindro para alavanca giratória.
05569 Lingueta para fechos lingueta de aço.
05570 Lingueta para fechos lingueta de aço.
05601-05 Adaptador para hastes redondas de aço, aço inoxidável ou zinco.
05601-11 Bucha para linguetas de zinco.
05601-12 Hastes redondas de aço para alavanca giratória.
05601-13 Guias de plástico para hastes redonda.
05601-20 Cabeça de zinco para hastes redondas.
05601-14 Batentes de plástico para hastes redondas.
05601-22 Trava de haste de plástico ou zinco para hastes planas.
05601-21 Hastes planas de aço para alavanca giratória.
05601-10 Adaptador para linguetas de plástico ou zinco.Indicação de desenho:

1) Furos de montagem

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 05600-02 Alavanca giratória de plástico

200 kB

Indicação técnica manípulos giratórios

361 kB

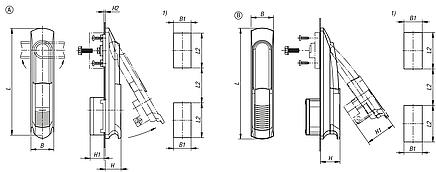

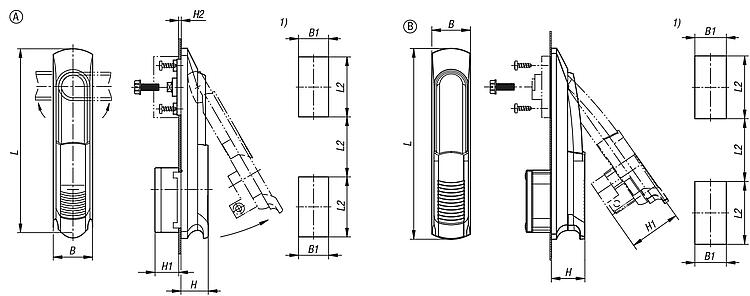

Desenhos (visão geral)

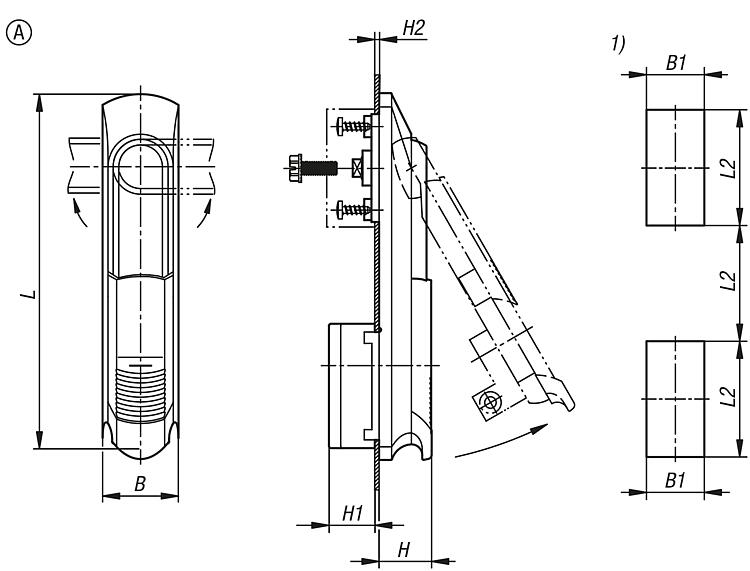

Alavanca giratória de plástico forma A

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Versão 1	B	B1	H	H1	H2	L	L2	Preço
05600-02-000	A	com cilindro de perfil	fechos iguais	34	25	24	21	2	168	50	16,17 €
05600-02-100	A	com cilindro de perfil	com chaveamento variado	34	25	24	21	2	168	50	17,05 €
05600-02-110	A	com cilindro de perfil	com chaveamento variado	34	25	24	21	2	168	50	16,17 €
05600-02-010	A	com cilindro de perfil	fechos iguais	34	25	24	21	2	168	50	16,17 €
