        Grampo rápido vertical com base vertical e eixo de aperto regulável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.Versão:Aço zincado.
Cabo plástico resistente ao óleo.Indicação:Eixo de aperto com posicionador em neoprene.Acessórios:05240
05241
05260
05885-01
05887-01
05888
05280
05891-01Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 05700-10 Grampo rápido vertical com base vertical e eixo de aperto regulável

281 kB

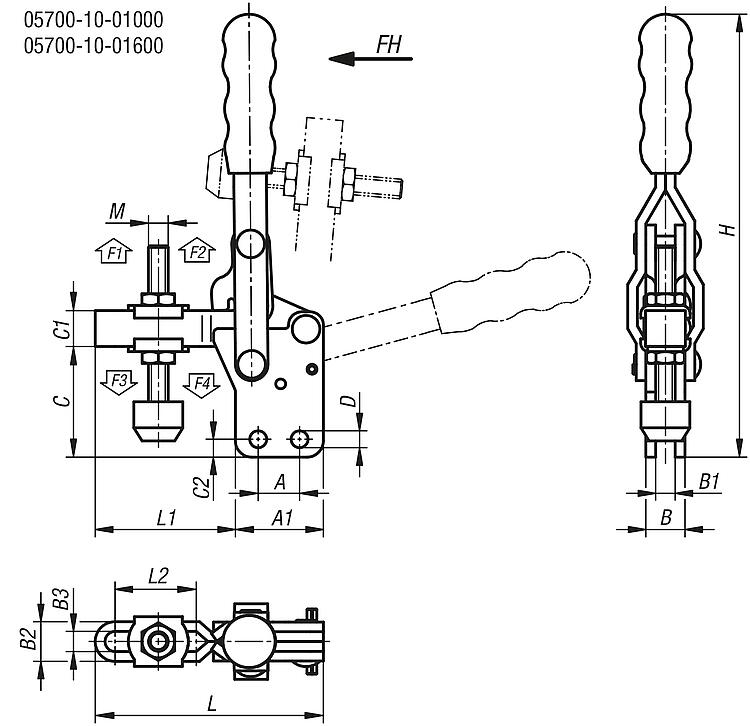

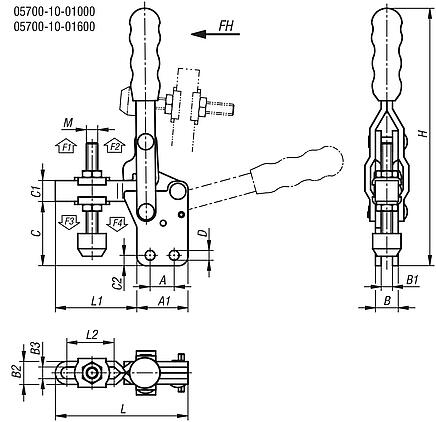

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Ângulo de abertura braço de fixação	Ângulo de abertura cabo	Força manual FH N	Força de retenção F1 N	Força de retenção F2 N	Força de tensão F3 N	Força de tensão F4 N	Preço
05700-10-01000	120°	85°	80	700	1000	500	750	13,35 €
05700-10-01600	95°	75°	100	1200	1600	800	1000	17,32 €
05700-10-02400	100°	56°	150	1200	2400	800	1600	20,63 €
05700-10-04000	112°	61°	250	2000	4000	1400	3000	28,55 €

Código do artigo	A	A1	B	B1	B2	B3	C	C1	C2	D	H	L	L1	L2	M	Preço
05700-10-01000	16	26	8	4	9,5	5,5	27,6	9	5	4,4	99,7	57	31	16,6	M5x40	13,35 €
05700-10-01600	12,7	27	12	6	12,2	6,2	34	11	5,5	5,2	136	70	43	24,9	M6x50	17,32 €
05700-10-02400	19	34,9	12	6	14,3	8,3	46,8	16	7,1	7,2	156	117,2	73,2	49,4	M8x63	20,63 €
05700-10-04000	31,8	49,2	14	8	19	11	67,2	19	9,5	8,7	229	139,5	90,3	63,5	M10x85	28,55 €
