Meio cilindro para alavanca giratória

05601

Meio cilindro para alavanca giratória

Produtos
- Visão geral de produtos
  - Sistema flexível de peças normalizadas
    - Grampos rápidos Grampos pneumáticos Acessórios para grampos Fechos de engate Fechos lingueta
      - Acessórios para alavanca giratória
        Meio cilindro para alavanca giratória

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Meio cilindro em latão, zinco ou plástico.Versão:Zinco niquelado.Indicação:Os meio cilindros podem ser usados em combinação com as alavancas giratórias. Os meio cilindros são instalados nas alavancas giratórias e são usados para travar um armário de distribuição, por exemplo. O cilindro de fechadura é um meio cilindro que só pode ser travado de um lado (externo).

Forma A: os meio cilindros Forma A são fornecidos com duas chaves. Os fechos são chaveados separadamente, ou seja, cada fecho só pode ser aberto com as duas chaves fornecidas.

Forma B: os meio cilindros Forma B são fornecidos com duas chaves. As fechaduras possuem fechos iguais, o que significa que todos os cilindros podem ser abertos com a mesma chave (fechadura 1333).

Forma C: meio cilindro com atuador de palheta dupla de 3 mm.

Forma D: meio cilindro com atuador de palheta dupla de 5 mm.

Forma E: meio cilindro com atuador de 6 mm de perfil quadrado.

Forma F: meio cilindro com atuador de 7 mm de perfil quadrado.

Forma G: meio cilindro com atuador de 8 mm de perfil quadrado.

Forma H: meio cilindro com atuador triangular de 6 mm.

Forma I: meio cilindro com atuador triangular de 10 mm.

Forma J: meio cilindro com atuador triangular de 7 mm.

Forma K: meio cilindro com atuador triangular de 8 mm.

Forma L: meio cilindro com fenda.

Forma M: inserto de forma.

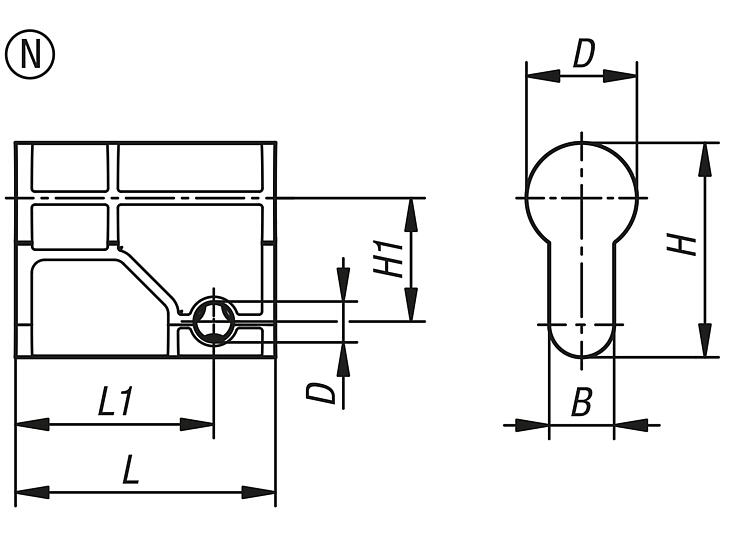

Forma N: inserto de forma com travamento automático.Acessórios:05600-01 Alavanca giratória de plástico para cilindro de perfil.
05600-02 Alavanca giratória de plástico.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 05601 Meio cilindro para alavanca giratória

Indicação técnica manípulos giratórios

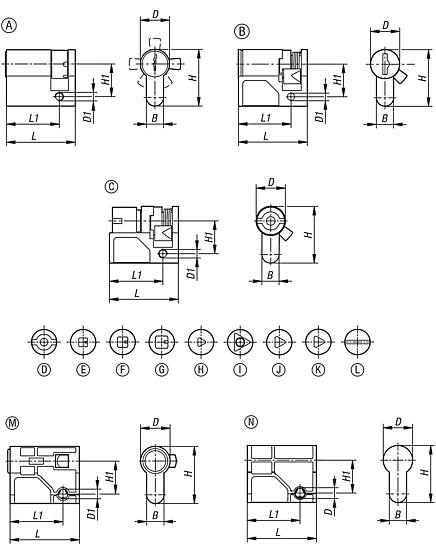

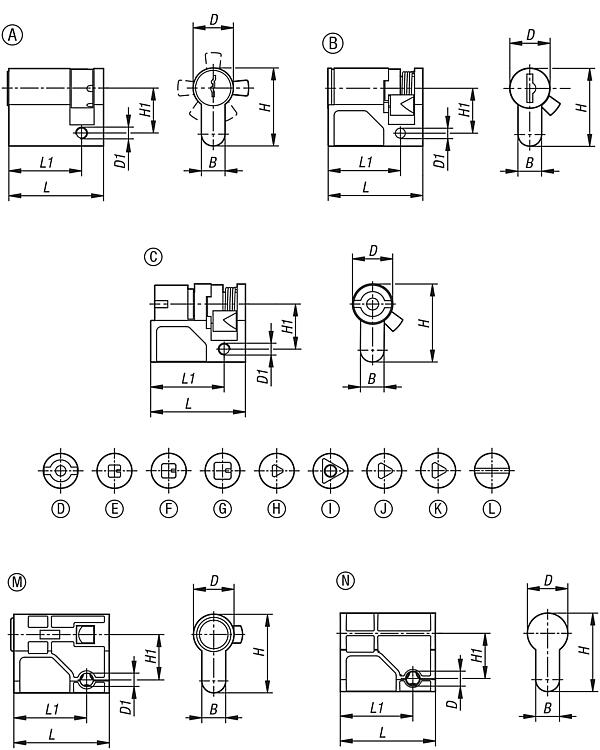

Desenhos (visão geral)

Meio cilindro para alavanca giratória

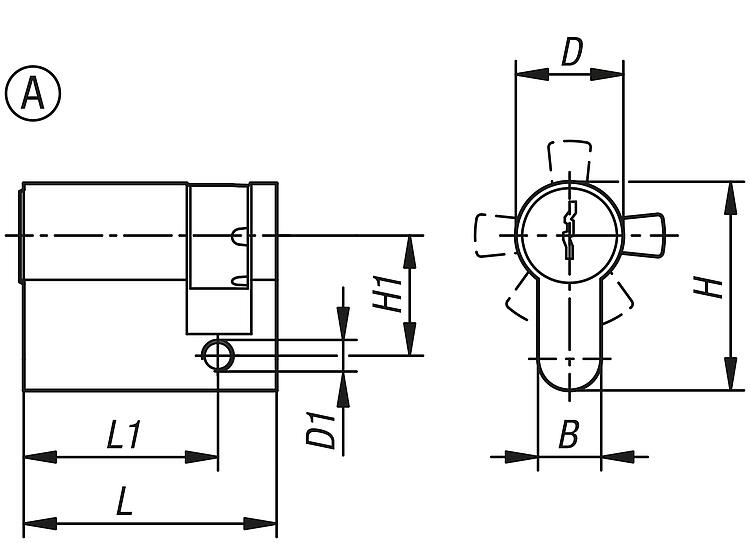

Meio cilindro para alavanca giratória forma A

mais informações

Desenhos

Meio cilindro para alavanca giratória forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Denominação	Versão 1	Forma	Material do corpo básico	Acionamento	B	D	D1	H	H1	L	L1	CAD	Aces.	Preço	Encomendar
05601-00	Perfil de meio cilindro	com chaveamento variado	A	latão	chave	10	17	M5	33	19	40	31			24,87 €

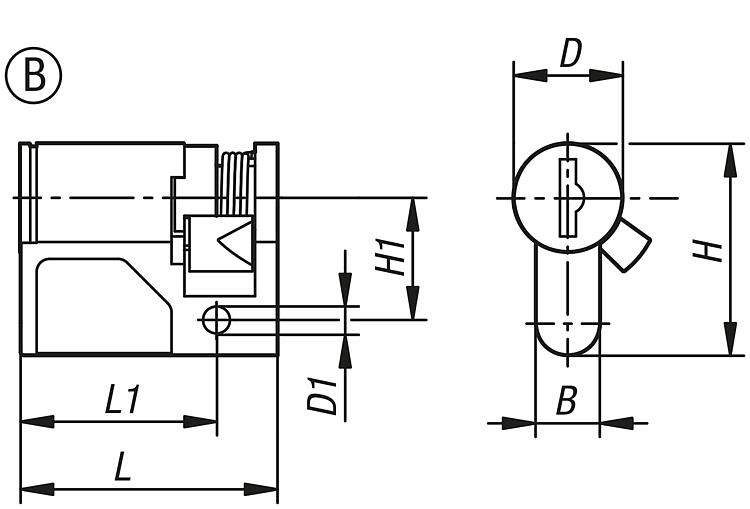

Meio cilindro para alavanca giratória forma B

mais informações

Desenhos

Meio cilindro para alavanca giratória forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Denominação	Versão 1	Forma	Material do corpo básico	Acionamento	B	D	D1	H	H1	L	L1	CAD	Aces.	Preço	Encomendar
05601-01	Perfil de meio cilindro	fechos iguais	B	zinco	chave	10	17	M5	33	19	40	30,5			7,46 €

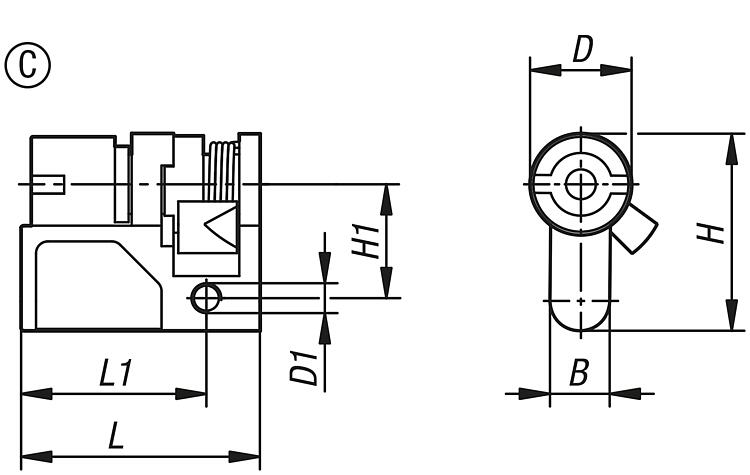

Meio cilindro para alavanca giratória em forma C

mais informações

Desenhos

Meio cilindro para alavanca giratória em forma C

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Denominação	Versão 1	Forma	Material do corpo básico	Acionamento	B	D	D1	H	H1	L	L1	CAD	Aces.	Preço	Encomendar
05601-02	Perfil de meio cilindro	Travamento do inserto de forma	C	zinco	palheta dupla 3 mm	10	17	M5	33	19	40	31			5,68 €

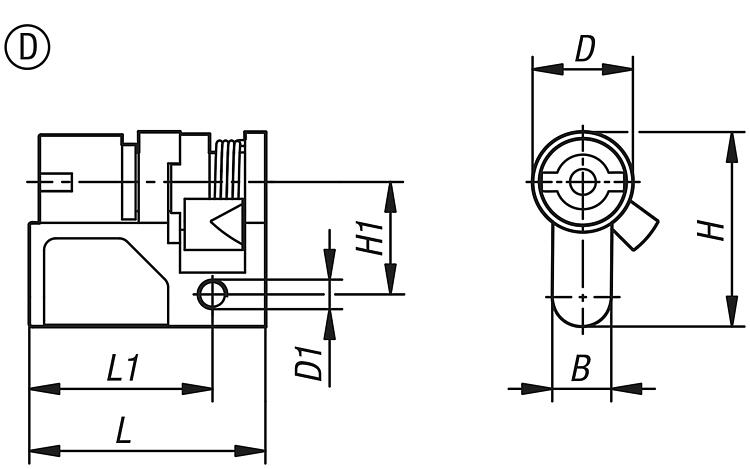

Meio cilindro para alavanca giratória forma D

mais informações

Desenhos

Meio cilindro para alavanca giratória forma D

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Denominação	Versão 1	Forma	Material do corpo básico	Acionamento	B	D	D1	H	H1	L	L1	CAD	Aces.	Preço	Encomendar
05601-03	Perfil de meio cilindro	Travamento do inserto de forma	D	zinco	palheta dupla 5 mm	10	17	M5	33	19	40	31			5,68 €

Meio cilindro para alavanca giratória forma E

mais informações

Desenhos

Meio cilindro para alavanca giratória forma E

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Denominação	Versão 1	Forma	Material do corpo básico	Acionamento	B	D	D1	H	H1	L	L1	CAD	Aces.	Preço	Encomendar
05601-04	Perfil de meio cilindro	Travamento do inserto de forma	E	zinco	quadrado 6 mm	10	17	M5	33	19	40	31			5,68 €

Meio cilindro para alavanca giratória em forma F

mais informações

Desenhos

Meio cilindro para alavanca giratória em forma F

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Denominação	Versão 1	Forma	Material do corpo básico	Acionamento	B	D	D1	H	H1	L	L1	CAD	Aces.	Preço	Encomendar
05601-05	Perfil de meio cilindro	Travamento do inserto de forma	F	zinco	quadrado 7 mm	10	17	M5	33	19	40	31			5,68 €

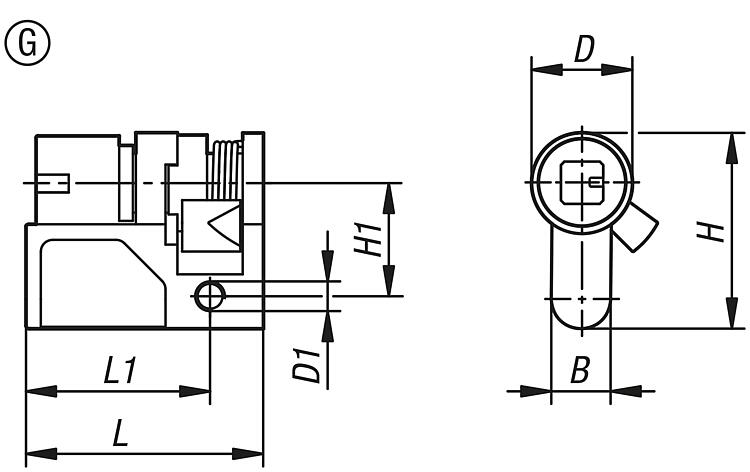

Meio cilindro para alavanca giratória em forma G

mais informações

Desenhos

Meio cilindro para alavanca giratória em forma G

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Denominação	Versão 1	Forma	Material do corpo básico	Acionamento	B	D	D1	H	H1	L	L1	CAD	Aces.	Preço	Encomendar
05601-06	Perfil de meio cilindro	Travamento do inserto de forma	G	zinco	quadrado 8 mm	10	17	M5	33	19	40	31			5,68 €

Meio cilindro para alavanca giratória em forma H

mais informações

Desenhos

Meio cilindro para alavanca giratória em forma H

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Denominação	Versão 1	Forma	Material do corpo básico	Acionamento	B	D	D1	H	H1	L	L1	CAD	Aces.	Preço	Encomendar
05601-07	Perfil de meio cilindro	Travamento do inserto de forma	H	zinco	Triângulo 6 mm	10	17	M5	33	19	40	31			5,68 €

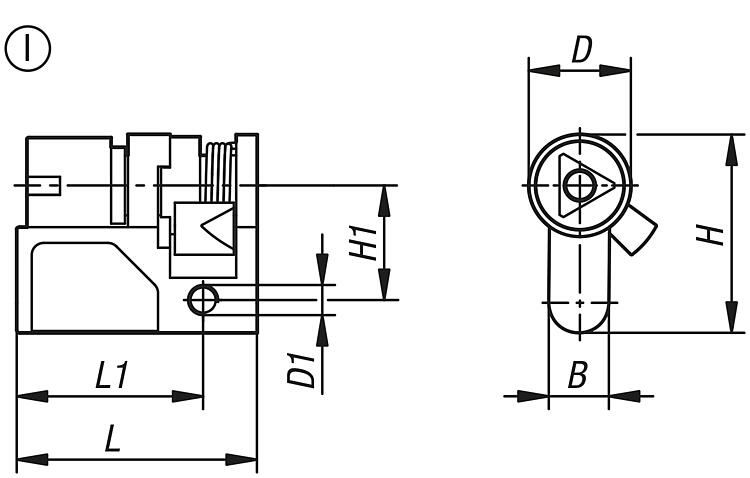

Meio cilindro para alavanca giratória em forma I

mais informações

Desenhos

Meio cilindro para alavanca giratória em forma I

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Denominação	Versão 1	Forma	Material do corpo básico	Acionamento	B	D	D1	H	H1	L	L1	CAD	Aces.	Preço	Encomendar
05601-08	Perfil de meio cilindro	Travamento do inserto de forma	I	zinco	-	10	17	M5	33	19	40	31			5,68 €

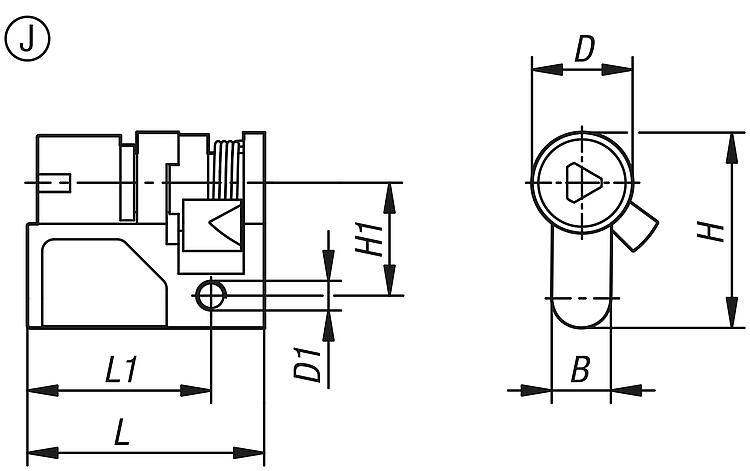

Meio cilindro para alavanca giratória em forma J

mais informações

Desenhos

Meio cilindro para alavanca giratória em forma J

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Denominação	Versão 1	Forma	Material do corpo básico	Acionamento	B	D	D1	H	H1	L	L1	CAD	Aces.	Preço	Encomendar
05601-09	Perfil de meio cilindro	Travamento do inserto de forma	J	zinco	Triângulo 7 mm	10	17	M5	33	19	40	31			5,68 €

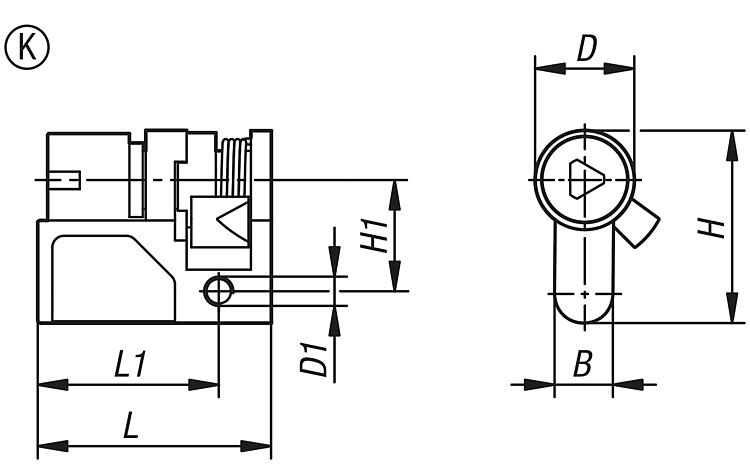

Meio cilindro para alavanca giratória em forma K

mais informações

Desenhos

Meio cilindro para alavanca giratória em forma K

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Denominação	Versão 1	Forma	Material do corpo básico	Acionamento	B	D	D1	H	H1	L	L1	CAD	Aces.	Preço	Encomendar
05601-10	Perfil de meio cilindro	Travamento do inserto de forma	K	zinco	triângulo 8 mm	10	17	M5	33	19	40	31			5,68 €

Meio cilindro para alavanca giratória em forma L

mais informações

Desenhos

Meio cilindro para alavanca giratória em forma L

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Denominação	Versão 1	Forma	Material do corpo básico	Acionamento	B	D	D1	H	H1	L	L1	CAD	Aces.	Preço	Encomendar
05601-11	Perfil de meio cilindro	Travamento do inserto de forma	L	zinco	fenda	10	17	M5	33	19	40	31			6,04 €

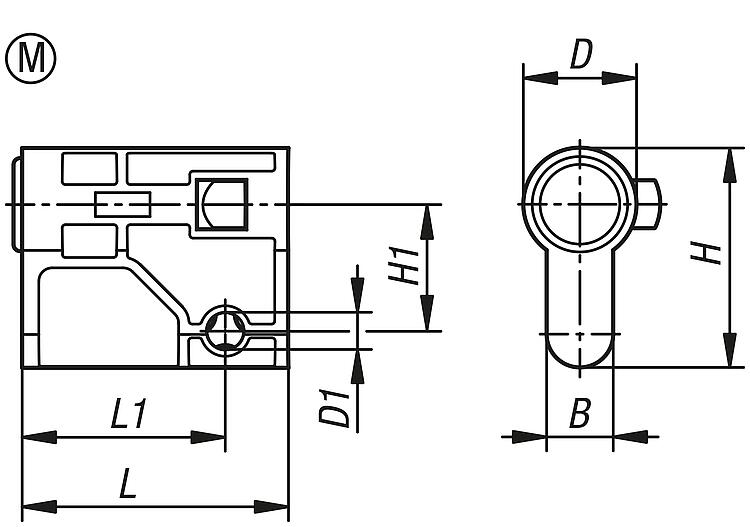

Meio cilindro para alavanca giratória em forma M

mais informações

Desenhos

Meio cilindro para alavanca giratória em forma M

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Denominação	Versão 1	Material do corpo básico	Forma	B	D	D1	H	H1	L	L1	CAD	Aces.	Preço	Encomendar
05601-12	Inserto de forma	Plugue de vedação	GF30	M	10	17	5,5	33	19	40	30,5			1,78 €

Meio cilindro para alavanca giratória forma M

mais informações

Desenhos

Meio cilindro para alavanca giratória forma M

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Denominação	Versão 1	Material do corpo básico	Forma	B	D	D1	H	H1	L	L1	CAD	Aces.	Preço	Encomendar
05601-13	Inserto de forma	Plugue de vedação	GF30	N	10	17	5,5	33	19	40	30,5			2,13 €
