        Adaptador de aço, aço inoxidável ou zinco para hastes

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Adaptador de aço, aço inoxidável ou zinco.Indicação:Os adaptadores para hastes são usados para conectar hastes redondas e planas com alavancas giratórias. Os adaptadores e a combinação de alavanca giratória e hastes criam um sistema de travamento de 2 ou 3 pontos que pode ser usado para proteger armários de distribuição, por exemplo.Acessórios:05569 Lingueta para fechos lingueta de aço.
05570 Lingueta para fechos lingueta de aço.
05601-05 Adaptador para hastes redondas de aço, aço inoxidável ou zinco.
05601-12 Hastes redondas de aço para alavanca giratória.
05601-21 Hastes planas de aço para alavanca giratória.
05601-22 Trava de haste de plástico ou zinco para hastes planas.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 05601-05 Adaptador de aço, aço inoxidável ou zinco para hastes

189 kB

Indicação técnica manípulos giratórios

361 kB

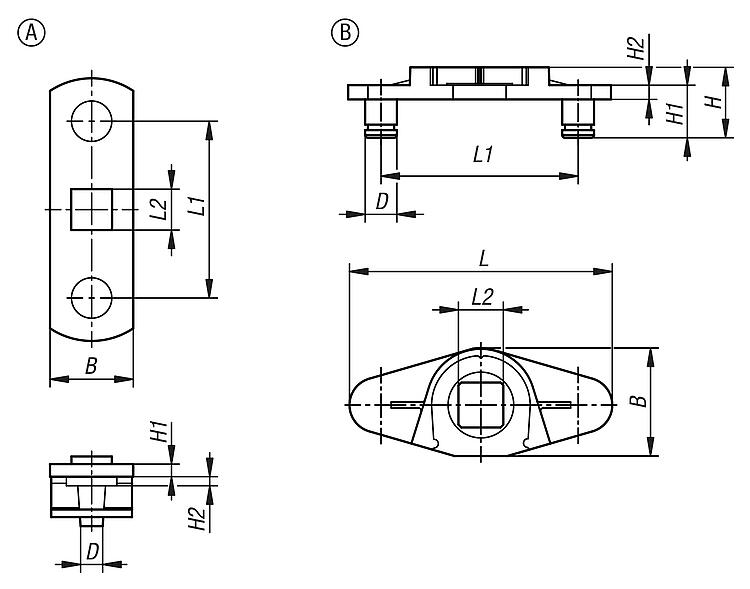

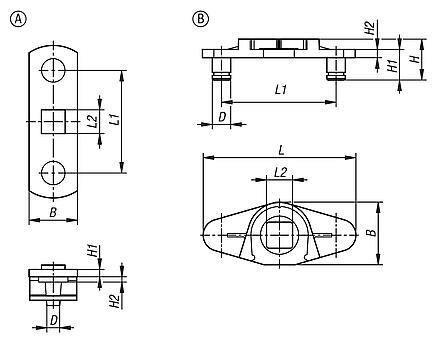

Desenhos (visão geral)

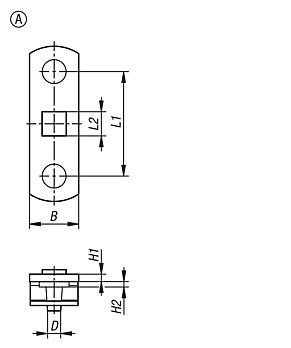

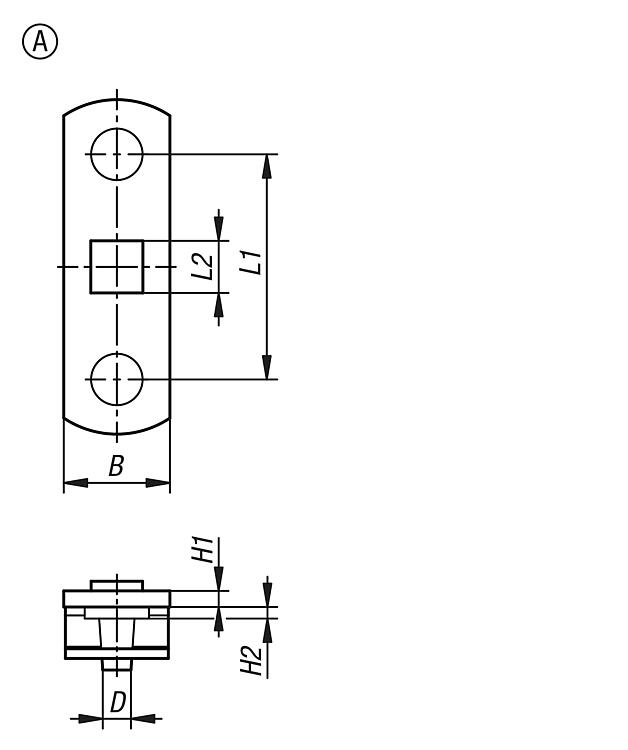

Adaptador de aço, aço inoxidável ou zinco para hastes, forma A

mais informações

Desenhos

Adaptador de aço, aço inoxidável ou zinco para hastes, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Tipo da forma	B	D	H	H1	H2	L	L1	L2	Preço
05601-05-038	A	aço	para sistema de 2 pontos	16,5	5	-	2,5	1,8	-	38	8,1	2,84 €
05601-05-035	A	aço	para sistema de 2 pontos	16,5	5	-	2,5	1,8	-	35	8,1	2,84 €
05601-05-135	A	aço inoxidável	para sistema de 2 pontos	16,5	5	-	2,5	1,8	-	35	8,1	3,02 €
05601-05-138	A	aço inoxidável	para sistema de 2 pontos	16,5	5	-	2,5	1,8	-	38	8,1	3,02 €
