31100-10Suporte de medição 3D de microprecisão altamente resistente com... |
voltar |
|
|
DescriçãoMaterial:Braços articulados de alumínio.
Esferas e terminais esféricos de aço.
Suporte de fixação para relógios comparadores de aço.
Ímãs de aço.Versão:Suporte de fixação para relógios comparadores com revestimento carbonitretado.
Braços articulados anodizados.Indicação:Os suportes de medição 3D de alta resistência e microprecisão da norelem garantem medições perfeitas até a faixa de μ, máxima facilidade de uso, estabilidade perfeita, forças de fixação máximas, confiabilidade perfeita e durabilidade absoluta.
Os suportes de medição são compostos por uma base magnética, que atua como imã permanente comutável com uma base prismática retificada e uma parte traseira plana e precisa, uma articulação de fixação com travamento mecânico central para operação manual e por um suporte do relógio comparador de fino ou micro ajuste.
A fixação dos suportes de medição não ocorre simultaneamente, mas um após o outro, de baixo para cima. Para desprender, basta executar os mesmos passos na ordem inversa. Desta maneira, manuseio confortável no ajuste fino aumenta de forma significativa.
Além disso, evitam-se danos nas articulações. As articulações são travadas de forma exclusivamente mecânica, o que garante uma longa vida útil e a ausência total de manutenção.
É possível excluir quedas bruscas de pressão numa vasta faixa de condições de temperatura. As fixações podem ser mantidas durante períodos mais longos sem qualquer problema.
Os braços articulados são fortemente dimensionados e, por conseguinte, muito estáveis. A forma ergonômica permite um manuseio confortável.
As articulações esféricas contêm esferas de maiores diâmetros com forma ajustada à contrapeça. Além da enorme força de retenção, elas permitem um ajuste permanentemente suave, graças a um deslizamento bastante uniforme.
Nos suportes dos aparelhos de medição, é possível escolher entre um ajuste fino, um ajuste fino permanente sem folgas ou um ajuste com precisão de μ e permanente sem folgas dos relógios de medição e comparadores.

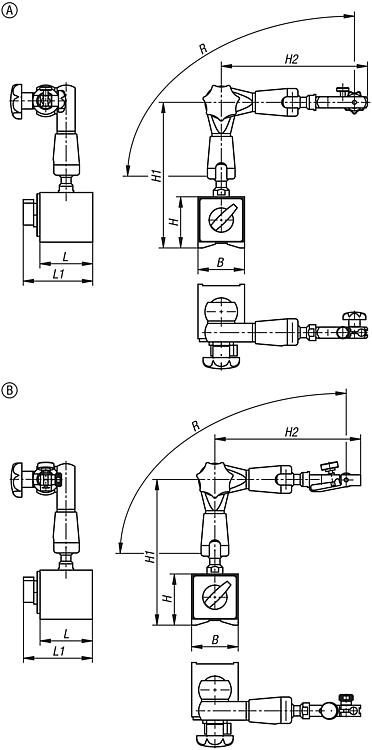

Suporte para aparelhos de medição:
Forma A: ajuste fino 1,4 mm/U.
Forma B: ajuste fino livre de folgas 0,6 mm/U.
Forma C: micro-ajuste livre de folgas 0.1 mm/U.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|

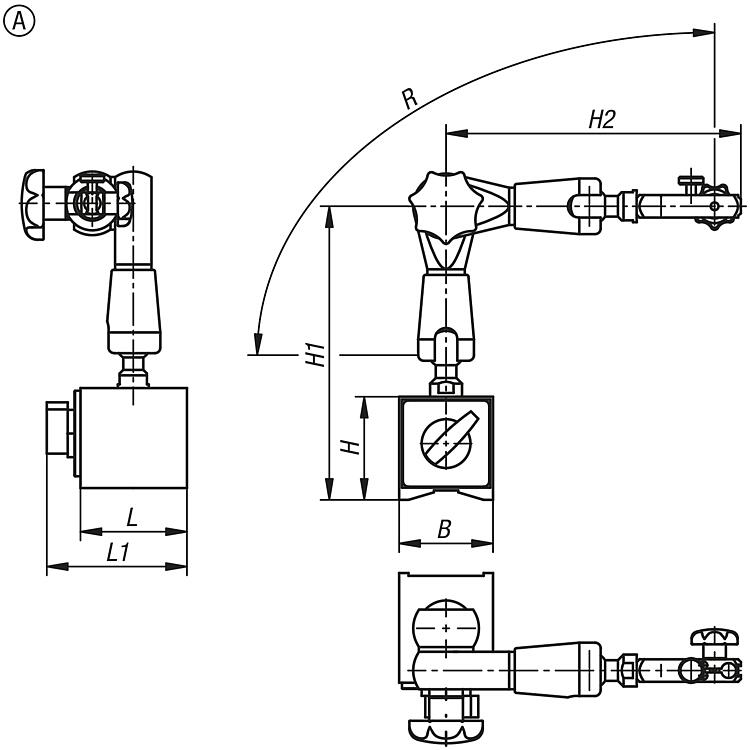

Suporte de medição 3D de microprecisão altamente resistente com fixação mecânica e progressiva, forma A |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Tipo
da forma | B
| H | H1 | H2 | L | L1 | Raio de ação | F=Força de retenção (N) | CAD | Aces. | Preço | Encomendar |
|---|
| 31100-10-0225 | A | Ajuste de precisão padrão | 50 | 55 | 156,6 | 157,1 | 58,5 | 75,5 | 225 | 750 |  | | 607,78 € | | | 31100-10-0345 | A | Ajuste de precisão padrão | 50 | 55 | 235,2 | 236,7 | 73 | 90 | 345 | 1000 | | | 691,60 € | |
|

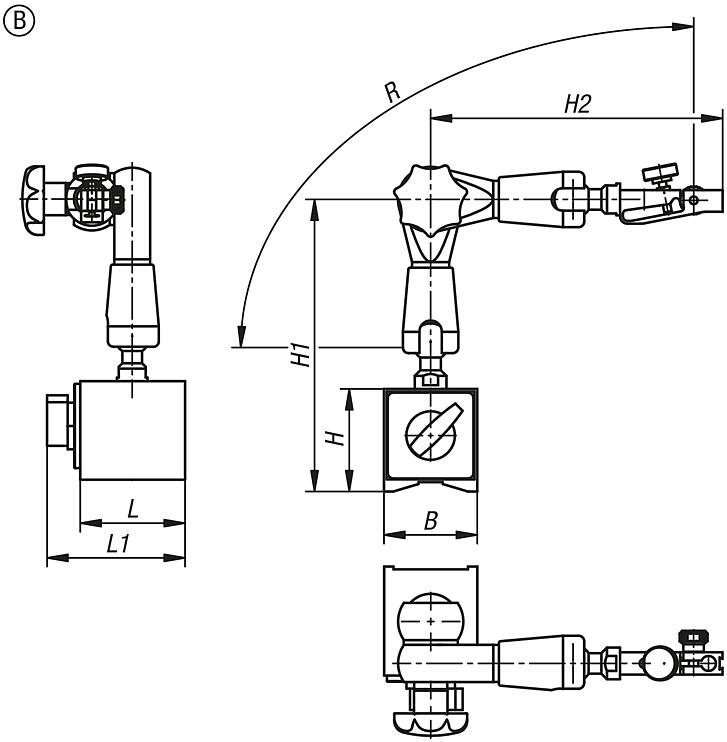

Suporte de medição 3D de microprecisão altamente resistente com fixação mecânica e progressiva, forma B |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Tipo
da forma | B
| H | H1 | H2 | L | L1 | Raio de ação | F=Força de retenção (N) | CAD | Aces. | Preço | Encomendar |
|---|
| 31100-10-1225 | B | Ajuste fino livre de folgas | 50 | 55 | 156,6 | 157,1 | 58,5 | 75,5 | 225 | 750 | | | 702,08 € | | | 31100-10-1345 | B | Ajuste fino livre de folgas | 50 | 55 | 235,2 | 236,7 | 73 | 90 | 345 | 1000 | | | 785,91 € | |
|
Suporte de medição 3D de microprecisão altamente resistente com fixação mecânica e progressiva, forma C |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Tipo
da forma | B
| H | H1 | H2 | L | L1 | Raio de ação | F=Força de retenção (N) | CAD | Aces. | Preço | Encomendar |
|---|
| 31100-10-2225 | C | Micro-ajuste livre de folgas | 50 | 55 | 156,6 | 157,1 | 58,5 | 75,5 | 225 | 750 | | | 762,34 € | | | 31100-10-2345 | C | Micro-ajuste livre de folgas | 50 | 55 | 235,2 | 236,7 | 73 | 90 | 345 | 1000 | | | 846,16 € | |
|
