21505Palier linéaire à billes avec cage en acier |
retour |
|
|
DescriptionMatière :Enveloppe extérieure : acier à roulement.
Cage en acier.
Billes : acier.Nota :Les paliers linéaires à billes correspondent à la série 3 selon ISO 10285, avec joint d‘étanchéité des deux côtés. Les paliers linéaires à billes sont équipés d‘une cage en acier. Les paliers à billes sont fixés par des anneaux élastiques suivant DIN 471/472.
Tolérances recommandées :
Arbre : h6
Corps : H7
Les paliers linéaires à billes munis de joint d‘étanchéité des deux côtés doivent être graissés avant le montage.
Les capacités de charge indiquées sont valables pour l‘utilisation d‘arbres trempés et rectifiés. TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

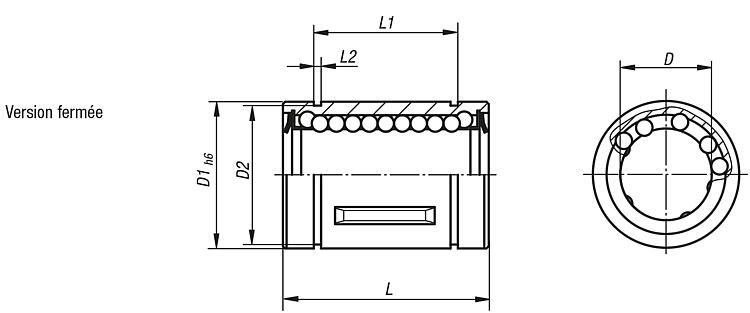

Palier linéaire à bille avec cage en acier, fermé |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Finition
| D | D1 | D2 | L | L1 | L2 | Charge de
base dynamique
N | Charge de
base statique
N | CAO | Acc. | Prix | Commander |
|---|
| 21505-1202 | fermé | 12 | 22 | 21 | 32 -0,2 | 22,9 -0,2 | 1,3 | 420 | 714 |  | | 29,75 € | | | 21505-1602 | fermé | 16 | 26 | 24,9 | 36 -0,2 | 24,9 -0,2 | 1,3 | 686 | 1092 | | | 35,55 € | | | 21505-2002 | fermé | 20 | 32 | 30,3 | 45 -0,2 | 31,5 -0,2 | 1,6 | 924 | 1610 | | | 43,10 € | | | 21505-2502 | fermé | 25 | 40 | 37,5 | 58 -0,3 | 44,1 -0,3 | 1,85 | 1470 | 2590 | | | 57,70 € | | | 21505-3002 | fermé | 30 | 47 | 44,5 | 68 -0,3 | 52,1 -0,3 | 1,85 | 2100 | 3920 | | | 76,23 € | |
|

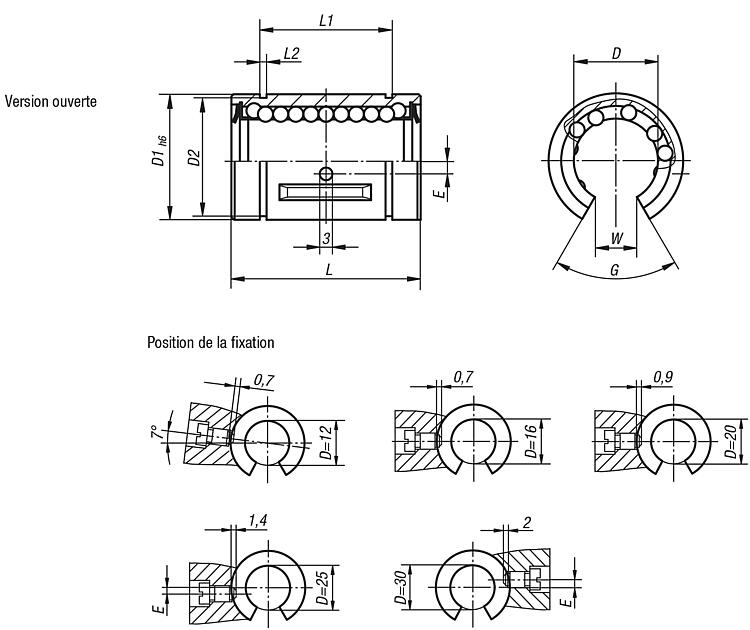

Palier linéaire à bille avec cage en acier, ouverte |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Finition
| D | D1 | D2 | E | G | L | L1 | L2 | W | Charge de
base dynamique
N | Charge de
base statique
N | CAO | Acc. | Prix | Commander |
|---|
| 21505-1212 | ouvert. | 12 | 22 | 21 | 1,35 | 78° | 32 -0,2 | 22,9 -0,2 | 1,3 | 7,5 | 420 | 714 | | | 43,71 € | | | 21505-1612 | ouvert. | 16 | 26 | 24,9 | 0 | 78° | 36 -0,2 | 24,9 -0,2 | 1,3 | 10 | 686 | 1092 | | | 50,12 € | | | 21505-2012 | ouvert. | 20 | 32 | 30,3 | 0 | 60° | 45 -0,2 | 31,5 -0,2 | 1,6 | 10 | 924 | 1610 | | | 59,21 € | | | 21505-2512 | ouvert. | 25 | 40 | 37,5 | 1,5 | 60° | 58 -0,3 | 44,1 -0,3 | 1,85 | 12,5 | 1470 | 2590 | | | 77,14 € | | | 21505-3012 | ouvert. | 30 | 47 | 44,5 | 2 | 50° | 68 -0,3 | 52,1 -0,3 | 1,85 | 12,5 | 2100 | 3920 | | | 99,59 € | |
|
