21505-01Palier linéaire à billes en Inox |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Enveloppe extérieure : inox.Cage en inox.Bille : inox.Nota :Les paliers linéaires à billes correspondent à la série 3 selon ISO 10285, avec joint d‘étanchéité des deux côtés. Les paliers linéaires à billes sont équipés d‘une cage en inox. Les paliers à billes sont fixés par des anneaux élastiques suivant DIN 471/472.
Tolérances recommandées :
Arbre : h6
Corps : H7
Les paliers linéaires à billes munis de joint d‘étanchéité des deux côtés doivent être graissés avant le montage.Les capacités de charge indiquées sont valables pour l‘utilisation d‘arbres trempés et rectifiés.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

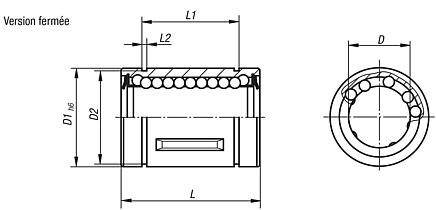

| Référence | Finition 2 | D | D1 | D2 | L | L1 | L2 | Charge de
base dynamique
N | Charge de
base statique
N | CAO | Acc. | Prix | Commander |
|---|
| 21505-01-1202 | fermé | 12 | 22 | 21 | 32 -0,2 | 22,9 -0,2 | 1,3 | 420 | 714 |  | | 65,07 € | | | 21505-01-1602 | fermé | 16 | 26 | 24,9 | 36 -0,2 | 24,9 -0,2 | 1,3 | 686 | 1092 | | | 70,79 € | | | 21505-01-2002 | fermé | 20 | 32 | 30,3 | 45 -0,2 | 31,5 -0,2 | 1,6 | 924 | 1610 | | | 81,60 € | | | 21505-01-2502 | fermé | 25 | 40 | 37,5 | 58 -0,3 | 44,1 -0,3 | 1,85 | 1470 | 2590 | | | 130,76 € | | | 21505-01-3002 | fermé | 30 | 47 | 44,5 | 68 -0,3 | 52,1 -0,3 | 1,85 | 2100 | 3920 | | | 150,87 € | |
|
Sélection/filtre d'articles |
|

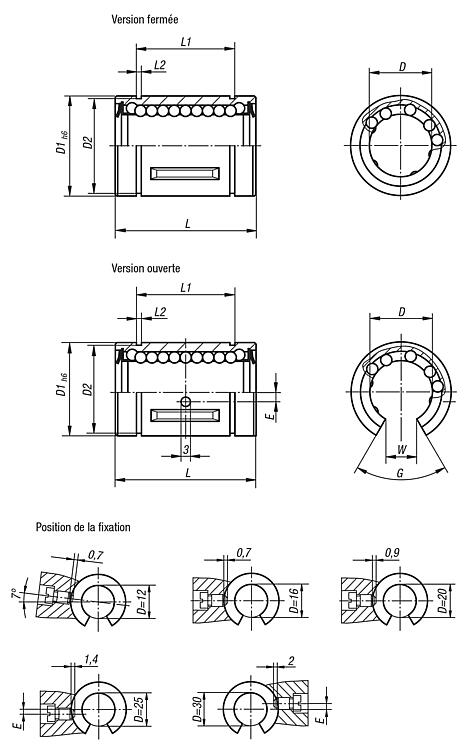

| Référence | Finition 2 | D | D1 | D2 | G | E | L | L1 | L2 | W | Charge de
base dynamique
N | Charge de
base statique
N | CAO | Acc. | Prix | Commander |
|---|
| 21505-01-1212 | ouvert. | 12 | 22 | 21 | 78° | 1,35 | 32 -0,2 | 22,9 -0,2 | 1,3 | 7,5 | 420 | 714 | | | 72,48 € | | | 21505-01-1612 | ouvert. | 16 | 26 | 24,9 | 78° | 0 | 36 -0,2 | 24,9 -0,2 | 1,3 | 10 | 686 | 1092 | | | 102,68 € | | | 21505-01-2012 | ouvert. | 20 | 32 | 30,3 | 60° | 0 | 45 -0,2 | 31,5 -0,2 | 1,6 | 10 | 924 | 1610 | | | 124,35 € | | | 21505-01-2512 | ouvert. | 25 | 40 | 37,5 | 60° | 1,5 | 58 -0,3 | 44,1 -0,3 | 1,85 | 12,5 | 1470 | 2590 | | | 154,00 € | | | 21505-01-3012 | ouvert. | 30 | 47 | 44,5 | 50° | 2 | 68 -0,3 | 52,1 -0,3 | 1,85 | 12,5 | 2100 | 3920 | | | 177,82 € | |
|
