        Manettes indexables en plastique, avec taraudage et anneau denté en zinc, insert fileté en acier bruni

Description de l'article/illustrations du produit

DescriptionMatière :Manette en plastique renforcé de fibre de verre, couronne dentée en zinc injecté haute pression.
Insert en acier, classe de résistance 5.8.Finition :Acier bruni.Sur demande :Autres taraudages et finitions spéciales.
La cote «H1» est disponible dans d’autres longueurs (prix spécifique).Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06600 Manettes indexables en plastique, avec taraudage et anneau denté en zinc, insert fileté en acier bruni

561 kB

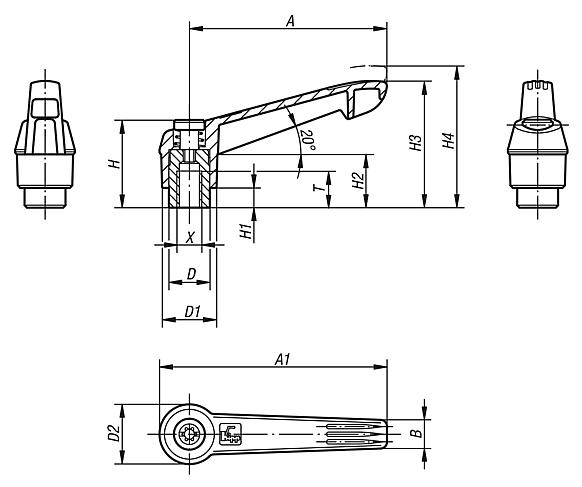

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Couleur du corps de base	Matière du corps de base	Taille	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Nombre de dents	Prix
06600-1041	gris foncé RAL 7021	plastique	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-1042	orangé pur RAL 2004	plastique	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-10416	jaune colza RAL 1021	plastique	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-10484	rouge traffic RAL 3020	plastique	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-10486	vert sécurité RAL 6032	plastique	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-10487	bleu traffic RAL 5017	plastique	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-10488	gris clair RAL 7035	plastique	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-1051	gris foncé RAL 7021	plastique	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-1052	orangé pur RAL 2004	plastique	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-10516	jaune colza RAL 1021	plastique	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-10584	rouge traffic RAL 3020	plastique	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-10586	vert sécurité RAL 6032	plastique	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-10587	bleu traffic RAL 5017	plastique	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-10588	gris clair RAL 7035	plastique	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-1061	gris foncé RAL 7021	plastique	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-1062	orangé pur RAL 2004	plastique	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-10616	jaune colza RAL 1021	plastique	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-10684	rouge traffic RAL 3020	plastique	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-10686	vert sécurité RAL 6032	plastique	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-10687	bleu traffic RAL 5017	plastique	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-10688	gris clair RAL 7035	plastique	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-2061	gris foncé RAL 7021	plastique	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-2062	orangé pur RAL 2004	plastique	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-20616	jaune colza RAL 1021	plastique	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-20684	rouge traffic RAL 3020	plastique	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-20686	vert sécurité RAL 6032	plastique	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-20687	bleu traffic RAL 5017	plastique	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-20688	gris clair RAL 7035	plastique	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-2081	gris foncé RAL 7021	plastique	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-2082	orangé pur RAL 2004	plastique	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-20816	jaune colza RAL 1021	plastique	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-20884	rouge traffic RAL 3020	plastique	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-20886	vert sécurité RAL 6032	plastique	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-20887	bleu traffic RAL 5017	plastique	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-20888	gris clair RAL 7035	plastique	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-3081	gris foncé RAL 7021	plastique	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-3082	orangé pur RAL 2004	plastique	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-30816	jaune colza RAL 1021	plastique	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-30884	rouge traffic RAL 3020	plastique	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-30886	vert sécurité RAL 6032	plastique	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-30887	bleu traffic RAL 5017	plastique	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-30888	gris clair RAL 7035	plastique	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-3101	gris foncé RAL 7021	plastique	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-3102	orangé pur RAL 2004	plastique	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-31016	jaune colza RAL 1021	plastique	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-31084	rouge traffic RAL 3020	plastique	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-31086	vert sécurité RAL 6032	plastique	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-31087	bleu traffic RAL 5017	plastique	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-31088	gris clair RAL 7035	plastique	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-4101	gris foncé RAL 7021	plastique	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-4102	orangé pur RAL 2004	plastique	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-41016	jaune colza RAL 1021	plastique	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-41084	rouge traffic RAL 3020	plastique	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-41086	vert sécurité RAL 6032	plastique	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-41087	bleu traffic RAL 5017	plastique	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-41088	gris clair RAL 7035	plastique	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-4121	gris foncé RAL 7021	plastique	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-4122	orangé pur RAL 2004	plastique	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-41216	jaune colza RAL 1021	plastique	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-41284	rouge traffic RAL 3020	plastique	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-41286	vert sécurité RAL 6032	plastique	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-41287	bleu traffic RAL 5017	plastique	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-41288	gris clair RAL 7035	plastique	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-5121	gris foncé RAL 7021	plastique	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-5122	orangé pur RAL 2004	plastique	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-51216	jaune colza RAL 1021	plastique	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-51284	rouge traffic RAL 3020	plastique	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-51286	vert sécurité RAL 6032	plastique	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-51287	bleu traffic RAL 5017	plastique	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-51288	gris clair RAL 7035	plastique	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-5161	gris foncé RAL 7021	plastique	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-5162	orangé pur RAL 2004	plastique	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-51616	jaune colza RAL 1021	plastique	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-51684	rouge traffic RAL 3020	plastique	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-51686	vert sécurité RAL 6032	plastique	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-51687	bleu traffic RAL 5017	plastique	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-51688	gris clair RAL 7035	plastique	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
