06370Poignée indexable avec insert taraudé |
retour |
|
|
DescriptionMatière :Insert : acier, classe de résistance 5.8.
Boule : plastique noir.Finition :Revêtement en plastique à structuration fine, noir.Sur demande :Autres taraudages et finitions spéciales.
Les cotes «H1» et «A» sont disponibles en d’autres longueurs (prix spécifique). TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

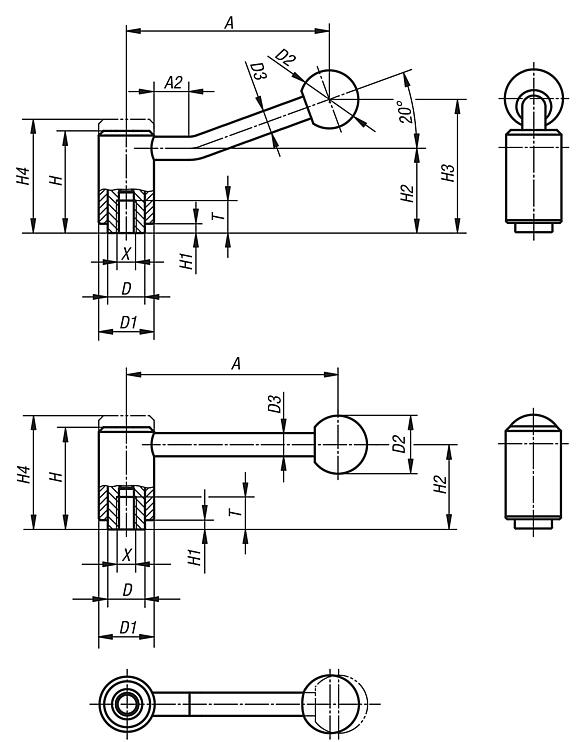

| Référence | Forme | X | T | A=Longueur de poignée | D | D1 | D2 | D3 | H | H1 | H2 | H4 | Nombre de
dents
| CAO | Acc. | Prix | Commander |
|---|
| 06370-1082 | 0° | M8 | 14 | 92 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 49,5 | 22 |  | | 15,38 € | | | 06370-1102 | 0° | M10 | 14 | 92 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 49,5 | 22 | | | 15,38 € | | | 06370-2102 | 0° | M10 | 17 | 111 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 57,5 | 24 | | | 19,02 € | | | 06370-2122 | 0° | M12 | 17 | 111 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 57,5 | 24 | | | 19,02 € | | | 06370-3122 | 0° | M12 | 23 | 134,5 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 65 | 26 | | | 23,21 € | | | 06370-3162 | 0° | M16 | 23 | 134,5 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 65 | 26 | | | 23,21 € | | | 06370-4162 | 0° | M16 | 27 | 134 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 76,5 | 36 | | | 27,30 € | | | 06370-4202 | 0° | M20 | 27 | 134 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 76,5 | 36 | | | 27,30 € | | | 06370-4242 | 0° | M24 | 27 | 134 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 76,5 | 36 | | | 29,05 € | |
|
Poignée indexable avec insert taraudé, 20 degrés |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | X | T | A=Longueur de poignée | A2 | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | Nombre de
dents
| CAO | Acc. | Prix | Commander |
|---|
| 06370-1081 | 20° | M8 | 14 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 22 | | | 15,38 € | | | 06370-1101 | 20° | M10 | 14 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 22 | | | 15,38 € | | | 06370-2101 | 20° | M10 | 17 | 106 | 15 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 68,5 | 57,5 | 24 | | | 19,02 € | | | 06370-2121 | 20° | M12 | 17 | 106 | 15 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 68,5 | 57,5 | 24 | | | 19,02 € | | | 06370-3121 | 20° | M12 | 23 | 128,5 | 15 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 26 | | | 23,21 € | | | 06370-3161 | 20° | M16 | 23 | 128,5 | 15 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 26 | | | 23,21 € | | | 06370-4161 | 20° | M16 | 27 | 128,5 | 15 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 36 | | | 27,30 € | | | 06370-4201 | 20° | M20 | 27 | 128,5 | 15 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 36 | | | 27,30 € | | | 06370-4241 | 20° | M24 | 27 | 128,5 | 15 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 36 | | | 29,05 € | |
|
