06470Poignée à cliquet réversible |
retour |
|
|

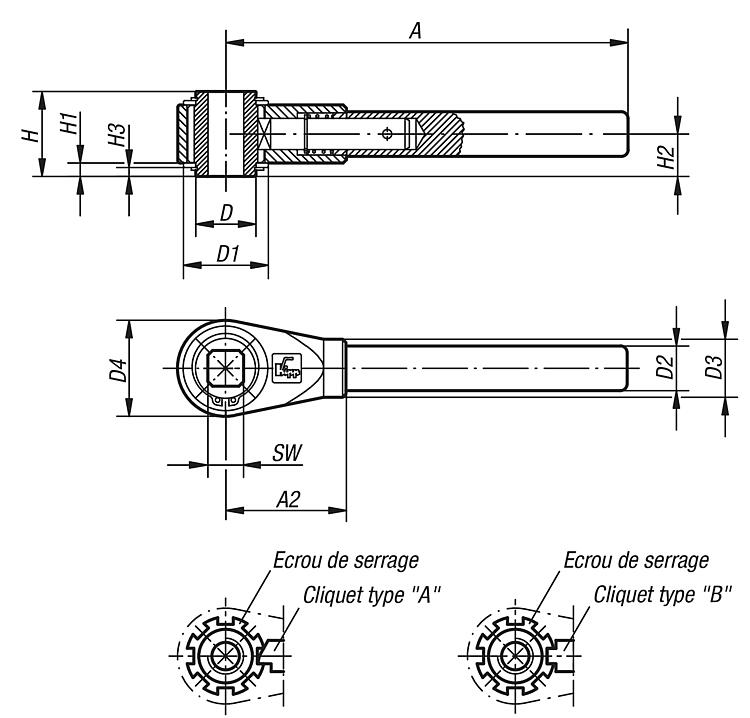

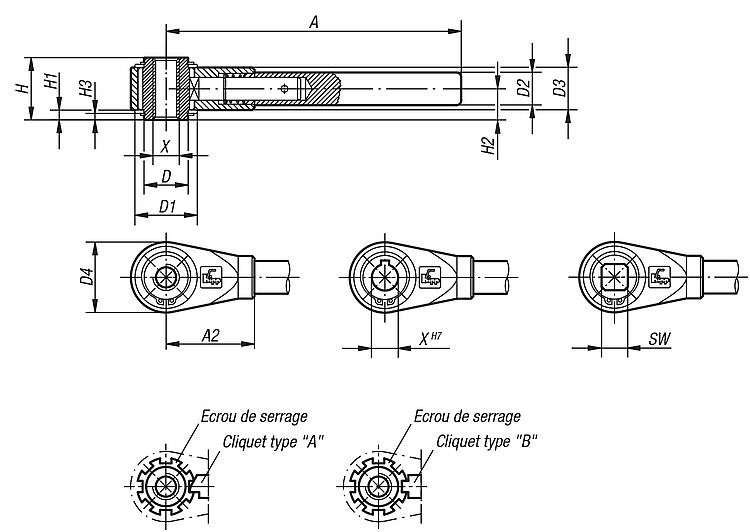

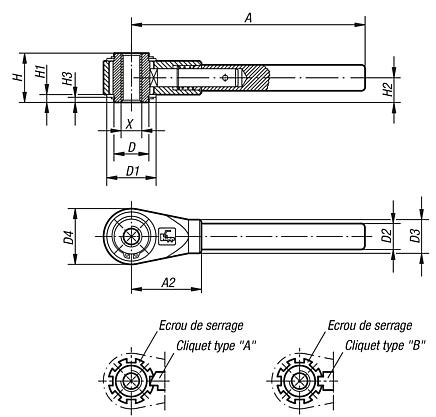

DescriptionMatière :Corps : acier de traitement.
Ecrou de serrage : acier de décolletage, cémenté trempé.Finition :Bruni.
Egalement disponible en finition acier chromé mat ou brillant (prix spécifique).Nota :Cliquet type A (à encliqueter) modèle standard :
Pour le serrage et le desserrage dans un espace réduit tout en couvrant de grandes distances. Pour inverser le sens de serrage, il faut tourner la poignée à levier de 180°.
Cliquet type B (version spéciale) :
Pour le serrage et le desserrage dans un espace réduit tout en couvrant de petites distances. Pour l'engager dans le cran suivant, il faut tirer sur la poignée.

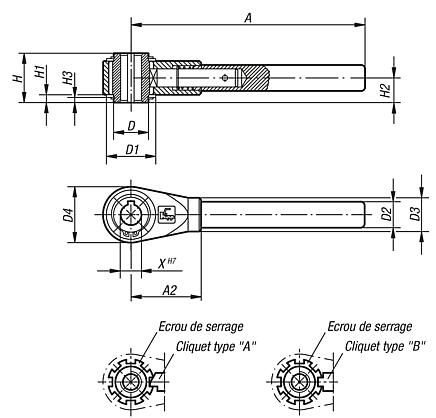

Poignée à cliquet réversible avec alésage Ø H7 avec rainure de clavette selon DIN 6885 p. 1.Sur demande :Autres taraudages, alésages et carrés femelles.
La cote «A» est disponible dans d’autres longueurs (prix spécifique).
Version spéciale : cliquet type B. TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
Référence
| Type de fixation | Taille | X | A=Longueur de poignée | A2 | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | Nombre
de crans | CAO | Acc. | Prix | Commander |
|---|
| 06470-310 | taraudage | 1 | M10 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 |  | | 83,00 € | | | 06470-312 | taraudage | 1 | M12 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 83,00 € | | | 06470-314 | taraudage | 2 | M14 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 99,00 € | | | 06470-316 | taraudage | 2 | M16 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 99,00 € | | | 06470-318 | taraudage | 3 | M18 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 128,21 € | | | 06470-320 | taraudage | 3 | M20 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 128,21 € | | | 06470-322 | taraudage | 4 | M22 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 174,13 € | | | 06470-324 | taraudage | 4 | M24 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 174,13 € | | | 06470-327 | taraudage | 4 | M27 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 174,13 € | | | 06470-330 | taraudage | 5 | M30 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 333,97 € | | | 06470-336 | taraudage | 5 | M36 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 333,97 € | | | 06470-342 | taraudage | 5 | M42 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 333,97 € | |
|
Poignée à cliquet réversible avec alésage ajusté |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Type de fixation | Taille | X | A=Longueur de poignée | A2 | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | Nombre
de crans | CAO | Acc. | Prix | Commander |
|---|
| 06470-412 | trou lisse avec rainures | 1 | 12 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 105,20 € | | | 06470-414 | trou lisse avec rainures | 2 | 14 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 126,52 € | | | 06470-415 | trou lisse avec rainures | 2 | 15 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 126,52 € | | | 06470-416 | trou lisse avec rainures | 2 | 16 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 126,52 € | | | 06470-418 | trou lisse avec rainures | 3 | 18 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 167,97 € | | | 06470-420 | trou lisse avec rainures | 3 | 20 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 167,97 € | | | 06470-422 | trou lisse avec rainures | 4 | 22 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 229,41 € | | | 06470-425 | trou lisse avec rainures | 4 | 25 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 229,41 € | | | 06470-427 | trou lisse avec rainures | 4 | 27 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 229,41 € | | | 06470-430 | trou lisse avec rainures | 5 | 30 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 436,87 € | | | 06470-436 | trou lisse avec rainures | 5 | 36 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 436,87 € | |
|
Poignée à cliquet réversible avec carré femelle |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Type de fixation | SW | Taille
| A=Longueur de poignée | A2 | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | Nombre
de crans | CAO | Acc. | Prix | Commander |
|---|
| 06470-510 | carré femelle | 10 | 1 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 97,23 € | | | 06470-512 | carré femelle | 12 | 1 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 97,23 € | | | 06470-513 | carré femelle | 13 | 2 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 115,70 € | | | 06470-514 | carré femelle | 14 | 2 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 115,70 € | | | 06470-517 | carré femelle | 17 | 3 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 155,19 € | | | 06470-519 | carré femelle | 19 | 4 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 214,25 € | | | 06470-520 | carré femelle | 20 | 4 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 214,25 € | | | 06470-522 | carré femelle | 22 | 4 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 214,25 € | | | 06470-524 | carré femelle | 24 | 4 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 214,25 € | | | 06470-530 | carré femelle | 30 | 5 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 404,81 € | | | 06470-532 | carré femelle | 32 | 5 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 404,81 € | |
|
