        Poignée à boule DIN 6337

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Acier.
Boule : plastique thermodurcissable.Finition :Acier : bruni.
Plastique thermodurcissable noir.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06420 Poignée à boule DIN 6337

122 kB

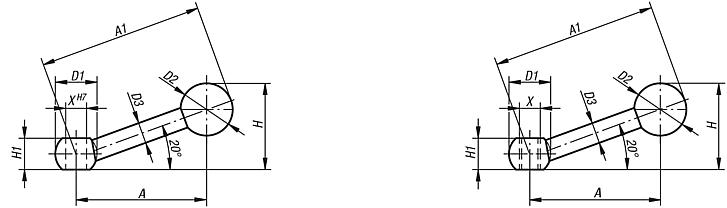

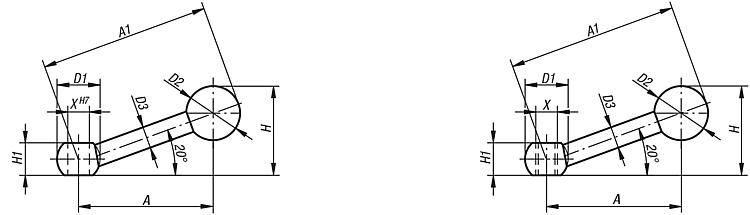

Dessins (aperçu complet)

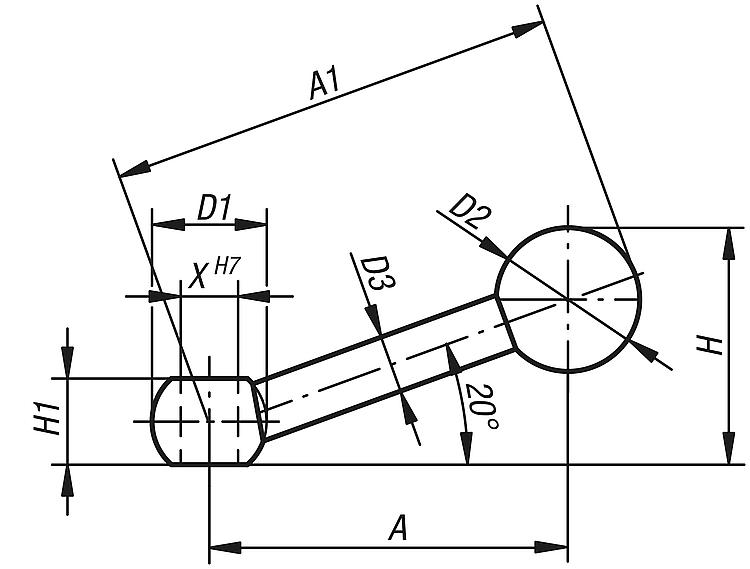

Poignée à boule DIN 6337 bakélite DIN 6337 avec alésage ajusté

plus d'infos

Dessins

Poignée à boule DIN 6337 bakélite DIN 6337 avec alésage ajusté

Sélection/filtre d'articles

Référence	Type de fixation	X	A=Longueur de poignée	A1	D1	D2	D3	H	H1	Prix
06420-108	alésage	8	50	63	16	20	8	33	12	6,22 €
06420-110	alésage	10	66	80	20	20	9	40	14,5	7,72 €
06420-112	alésage	12	82,5	100	25	25	11	50	18,5	9,71 €
06420-116	alésage	16	103	125	32	32	15	63	24	15,79 €

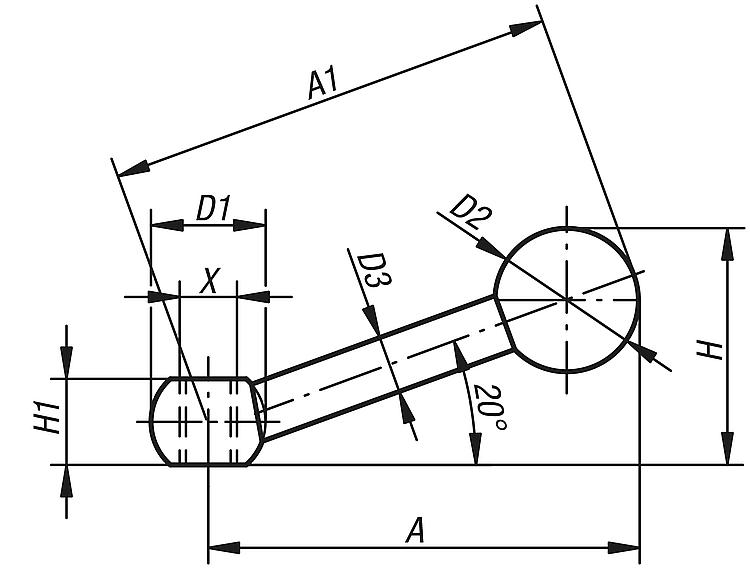

Poignée à boule DIN 6337 bakélite DIN 6337 avec taraudage

plus d'infos

Dessins

Poignée à boule DIN 6337 bakélite DIN 6337 avec taraudage

Sélection/filtre d'articles

Référence	Type de fixation	X	A=Longueur de poignée	A1	D1	D2	D3	H	H1	Prix
06420-208	taraudage	M8	50	63	16	20	8	33	12	6,22 €
06420-210	taraudage	M10	66	80	20	20	9	40	14,5	7,35 €
06420-212	taraudage	M12	82,5	100	25	25	11	50	18,5	9,71 €
06420-216	taraudage	M16	103	125	32	32	15	63	24	15,89 €
