        Manette indexable en zinc injecté haute pression avec taraudage, insert taraudé en inox

Description de l'article/illustrations du produit

DescriptionMatière :

Poignée en zinc injecté haute pression selon DIN EN 12844.
Autres pièces en acier Inox 1.4305.

Finition :Poignée avec revêtement plastique.
Pièces en Inox naturelles.Nota :Couleurs disponibles en standard : noir mat, argenté métallisé.Sur demande :Autres taraudages, coloris et finitions spéciales.
La cote «H1» est disponible dans d’autres longueurs (prix spécifique).

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06411 Manette indexable en zinc injecté haute pression avec taraudage, insert taraudé en inox

213 kB

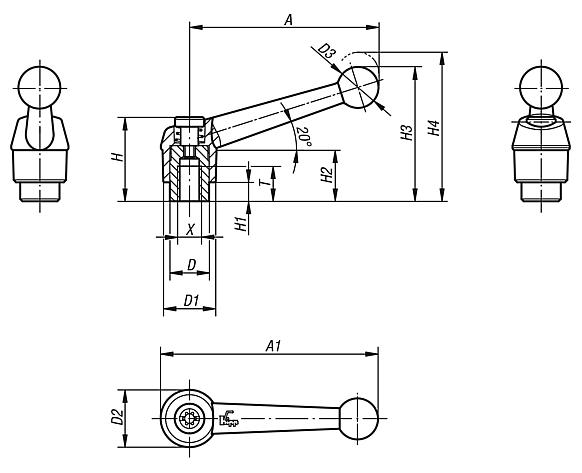

Dessins

Sélection/filtre d'articles

Référence	Couleur du corps de base	Taille	X	T	D	D1	D2	D3	H	H1	H2	H3	H4	A	A1	Nombre de dents	Prix
06411-1041	noir satiné	1	M4	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	8,26 €
06411-1051	noir satiné	1	M5	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	8,26 €
06411-1061	noir satiné	1	M6	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	8,26 €
06411-2061	noir satiné	2	M6	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	10,28 €
06411-2081	noir satiné	2	M8	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	10,28 €
06411-3081	noir satiné	3	M8	14	16	21	22	17	37	10	23	57,5	61,5	79	90	22	11,65 €
06411-3101	noir satiné	3	M10	14	16	21	22	17	37	10	23	57,5	61,5	79	90	22	11,65 €
06411-4101	noir satiné	4	M10	17	19	25	26	19	42,5	10	26	67	72	95	108	24	15,13 €
06411-4121	noir satiné	4	M12	17	19	25	26	19	42,5	10	26	67	72	95	108	24	15,13 €
06411-5121	noir satiné	5	M12	23	23	30	31	22	49	12	32	79	84	110	126	26	18,79 €
06411-5161	noir satiné	5	M16	23	23	30	31	22	49	12	32	79	84	110	126	26	18,79 €
06411-1043	argent métallisé	1	M4	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	8,26 €
06411-1053	argent métallisé	1	M5	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	8,26 €
06411-1063	argent métallisé	1	M6	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	8,26 €
06411-2063	argent métallisé	2	M6	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	10,28 €
06411-2083	argent métallisé	2	M8	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	10,28 €
06411-3083	argent métallisé	3	M8	14	16	21	22	17	37	10	23	57,5	61,5	79	90	22	11,65 €
06411-3103	argent métallisé	3	M10	14	16	21	22	17	37	10	23	57,5	61,5	79	90	22	11,65 €
06411-4103	argent métallisé	4	M10	17	19	25	26	19	42,5	10	26	67	72	95	108	24	15,13 €
06411-4123	argent métallisé	4	M12	17	19	25	26	19	42,5	10	26	67	72	95	108	24	15,13 €
06411-5123	argent métallisé	5	M12	23	23	30	31	22	49	12	32	79	84	110	126	26	18,79 €
06411-5163	argent métallisé	5	M16	23	23	30	31	22	49	12	32	79	84	110	126	26	18,79 €
