        Poignée indexable basse en Inox avec vis

Description de l'article/illustrations du produit

DescriptionMatière :

Insert en Inox 1.4305.
Boule en plastique noir.

Finition :Acier inox naturel.Sur demande :Autres filetages, longueurs de vis et finitions spéciales.
Les cotes «H1» et «A» sont disponibles dans d’autres longueurs (prix spécifique).Indication de dessin :

1) Bout plat chanfreiné DIN EN ISO 4753

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06401 Poignée indexable basse en Inox avec vis

241 kB

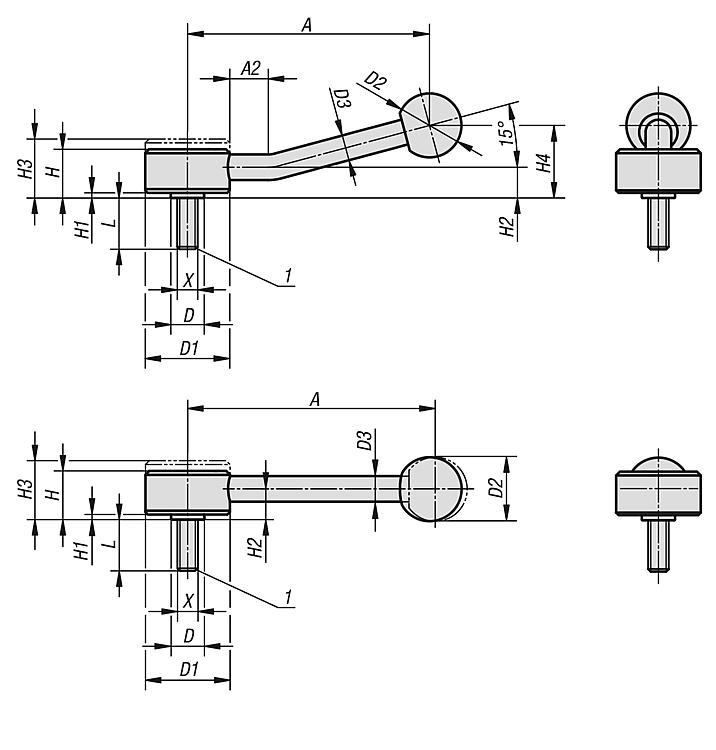

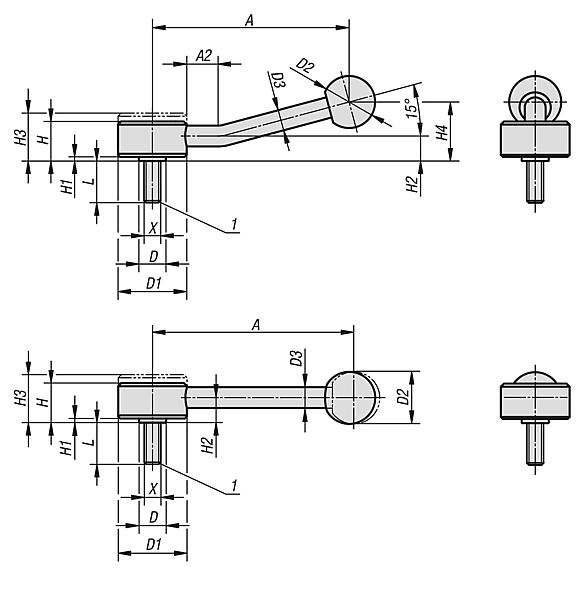

Dessins (aperçu complet)

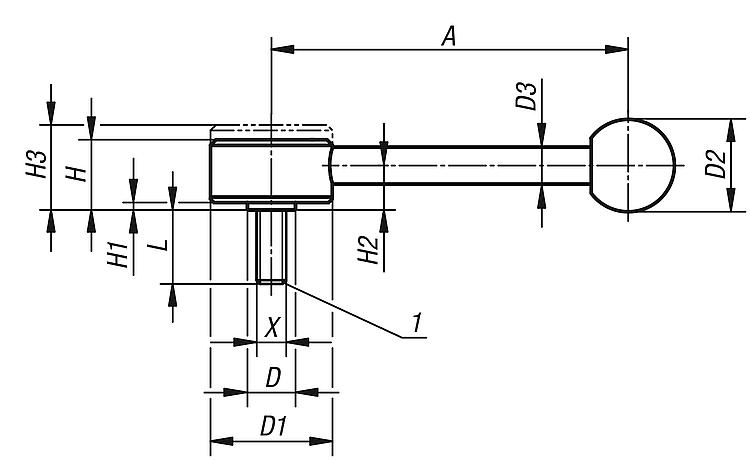

Poignée indexable basse en Inox avec vis, 0 degré

plus d'infos

Dessins

Poignée indexable basse en Inox avec vis, 0 degré

Sélection/filtre d'articles

Référence	Forme	X	A=Longueur de poignée	D	D1	D2	D3	H	H1	H2	H3	Nombre de dents	L	Prix
06401-1081X30	0°	M8	102	13,5	33	25	10	19	2	12	23	26	30	29,64 €
06401-1081X40	0°	M8	102	13,5	33	25	10	19	2	12	23	26	40	31,13 €
06401-1081X50	0°	M8	102	13,5	33	25	10	19	2	12	23	26	50	31,13 €
06401-2101X30	0°	M10	131	19	41	30	12	22	2	13,5	26	30	30	36,52 €
06401-2101X40	0°	M10	131	19	41	30	12	22	2	13,5	26	30	40	38,57 €
06401-2101X50	0°	M10	131	19	41	30	12	22	2	13,5	26	30	50	38,57 €
06401-2101X60	0°	M10	131	19	41	30	12	22	2	13,5	26	30	60	38,57 €
06401-2121X30	0°	M12	131	19	41	30	12	22	2	13,5	26	30	30	36,52 €
06401-2121X40	0°	M12	131	19	41	30	12	22	2	13,5	26	30	40	38,57 €
06401-2121X50	0°	M12	131	19	41	30	12	22	2	13,5	26	30	50	38,57 €
06401-2121X60	0°	M12	131	19	41	30	12	22	2	13,5	26	30	60	38,57 €
06401-3161X40	0°	M16	148	23	45	37	14	28	2	17	33	36	40	45,85 €
06401-3161X50	0°	M16	148	23	45	37	14	28	2	17	33	36	50	45,85 €
06401-3161X60	0°	M16	148	23	45	37	14	28	2	17	33	36	60	45,85 €

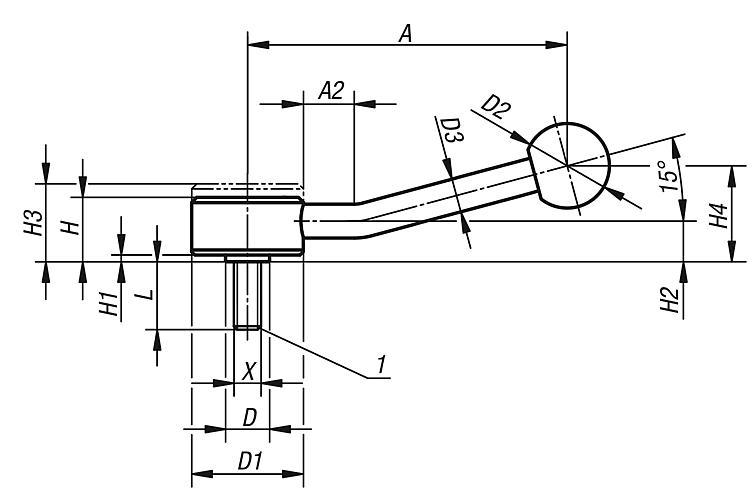

Poignée indexable basse en Inox avec vis, 15 degré

plus d'infos

Dessins

Poignée indexable basse en Inox avec vis, 15 degré

Sélection/filtre d'articles

Référence	Forme	X	A=Longueur de poignée	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Nombre de dents	L	Prix
06401-1082X30	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	26	30	31,00 €
06401-1082X40	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	26	40	32,48 €
06401-1082X50	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	26	50	32,48 €
06401-2102X30	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	30	37,84 €
06401-2102X40	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	40	39,88 €
06401-2102X50	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	50	39,88 €
06401-2102X60	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	60	39,88 €
06401-2122X30	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	30	37,84 €
06401-2122X40	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	40	39,88 €
06401-2122X50	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	50	39,88 €
06401-2122X60	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	60	39,88 €
06401-3162X40	15°	M16	145	15	23	45	37	14	28	2	17	33	48	36	40	47,16 €
06401-3162X50	15°	M16	145	15	23	45	37	14	28	2	17	33	48	36	50	47,16 €
06401-3162X60	15°	M16	145	15	23	45	37	14	28	2	17	33	48	36	60	47,16 €
