06383Poignée indexable de sécurité avec vis |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Insert : acier, classe de résistance 5.8.
Boule : plastique noir.Finition :Revêtement plastique finement structuré, noir.Mode d'emploi :Pour pouvoir actionner une poignée indexable de sécurité à insert taraudé, il faut appuyer sur celle-ci jusqu’à ce que la denture soit complètement enclenchée. On peut, ensuite, aisément serrer ou desserrer. Un ressort permet de déverrouiller la poignée à tout moment, assurant une remise immédiate de la fonction de sécurité (la poignée tourne librement).Sur demande :Autres filetages, longueurs de vis et finitions spéciales.
Les cotes «H1» et «A» sont disponibles dans d’autres longueurs (prix spécifique). TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

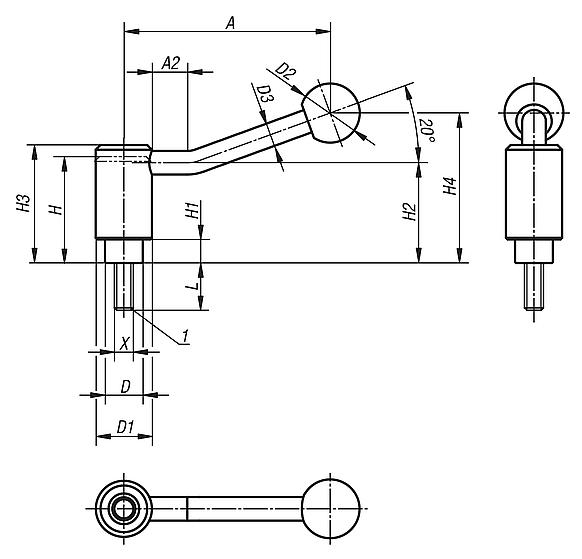

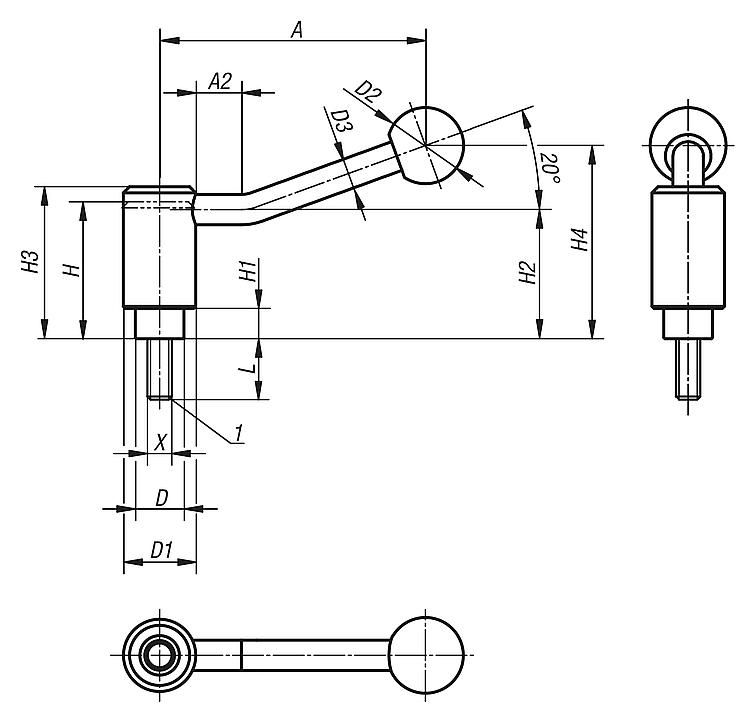

| Référence | X | L | A=Longueur de poignée | A2 | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | Nombre de
dents
| CAO | Acc. | Prix | Commander |
|---|
| 06383-1108X20 | M8 | 20 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 |  | | 16,88 € | | | 06383-1108X25 | M8 | 25 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 16,88 € | | | 06383-1108X30 | M8 | 30 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 16,88 € | | | 06383-1108X40 | M8 | 40 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 17,60 € | | | 06383-1108X50 | M8 | 50 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 17,60 € | | | 06383-1108X60 | M8 | 60 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 17,60 € | | | 06383-1110X20 | M10 | 20 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 16,88 € | | | 06383-1110X25 | M10 | 25 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 16,88 € | | | 06383-1110X30 | M10 | 30 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 16,88 € | | | 06383-1110X40 | M10 | 40 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 17,60 € | | | 06383-1110X50 | M10 | 50 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 17,60 € | | | 06383-1110X60 | M10 | 60 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 17,60 € | | | 06383-1112X20 | M12 | 20 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 16,88 € | | | 06383-1112X25 | M12 | 25 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 16,88 € | | | 06383-1112X30 | M12 | 30 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 16,88 € | | | 06383-1112X40 | M12 | 40 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 17,60 € | | | 06383-1112X50 | M12 | 50 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 17,60 € | | | 06383-1112X60 | M12 | 60 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 17,60 € | | | 06383-1212X20 | M12 | 20 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | 20,90 € | | | 06383-1212X25 | M12 | 25 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | 20,90 € | | | 06383-1212X30 | M12 | 30 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | 20,90 € | | | 06383-1212X40 | M12 | 40 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | 21,41 € | | | 06383-1212X50 | M12 | 50 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | 21,41 € | | | 06383-1212X60 | M12 | 60 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | 21,41 € | | | 06383-1312X25 | M12 | 25 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 24,91 € | | | 06383-1312X30 | M12 | 30 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 24,91 € | | | 06383-1312X40 | M12 | 40 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 25,62 € | | | 06383-1312X50 | M12 | 50 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 25,62 € | | | 06383-1312X60 | M12 | 60 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 25,62 € | | | 06383-1316X25 | M16 | 25 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 24,91 € | | | 06383-1316X30 | M16 | 30 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 24,91 € | | | 06383-1316X40 | M16 | 40 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 25,62 € | | | 06383-1316X50 | M16 | 50 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 25,62 € | | | 06383-1316X60 | M16 | 60 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 25,62 € | |
