        Manettes indexables en plastique, avec taraudage et anneau denté en zinc, insert fileté en inox, pouces

Description de l'article/illustrations du produit

DescriptionMatière :

Manette : plastique renforcé de fibre de verre.
Couronne dentée : zinc injecté haute pression.
Inserts : Inox 1.4305.

Finition :Acier inox naturel.Sur demande :Autres taraudages et finitions spéciales.
La cote «H1» est disponible dans d’autres longueurs (prix spécifique).Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06601 inch Manettes indexables en plastique, avec taraudage et anneau denté en zinc, insert fileté en inox, pouces

532 kB

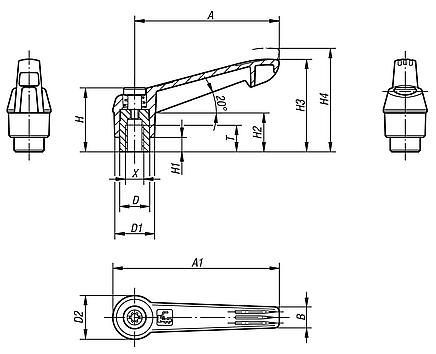

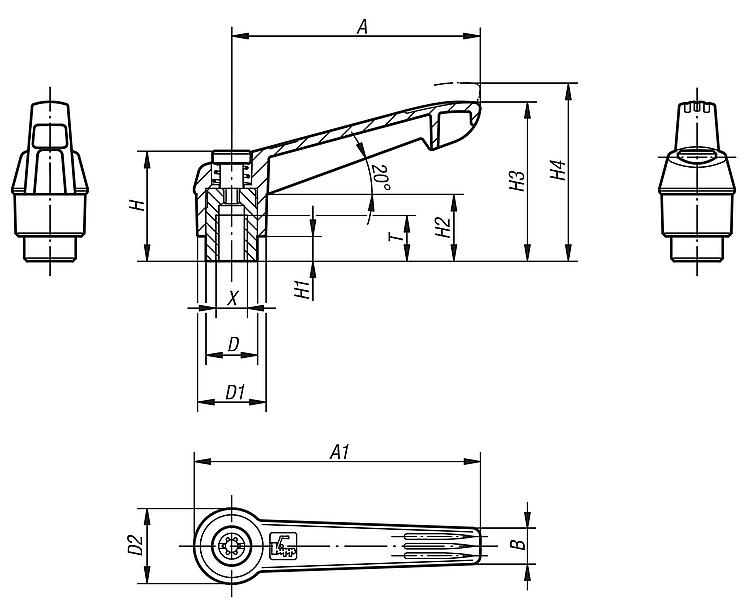

Dessins

Sélection/filtre d'articles

Référence	Couleur du corps de base	Matière du corps de base	Taille	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Nombre de dents	Prix
06601-1A01	gris foncé RAL 7021	plastique	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A02	orangé pur RAL 2004	plastique	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A016	jaune colza RAL 1021	plastique	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A084	rouge traffic RAL 3020	plastique	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A086	vert sécurité RAL 6032	plastique	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A087	gris foncé RAL 7021	plastique	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A11	gris foncé RAL 7021	plastique	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A12	orangé pur RAL 2004	plastique	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A116	jaune colza RAL 1021	plastique	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A184	rouge traffic RAL 3020	plastique	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A186	vert sécurité RAL 6032	plastique	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A187	bleu traffic RAL 5017	plastique	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A21	gris foncé RAL 7021	plastique	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A22	orangé pur RAL 2004	plastique	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A216	jaune colza RAL 1021	plastique	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A284	rouge traffic RAL 3020	plastique	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A286	vert sécurité RAL 6032	plastique	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A287	bleu traffic RAL 5017	plastique	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-2A21	gris foncé RAL 7021	plastique	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A22	orangé pur RAL 2004	plastique	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A216	jaune colza RAL 1021	plastique	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A284	rouge traffic RAL 3020	plastique	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A286	vert sécurité RAL 6032	plastique	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A287	bleu traffic RAL 5017	plastique	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A31	gris foncé RAL 7021	plastique	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A32	orangé pur RAL 2004	plastique	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A316	jaune colza RAL 1021	plastique	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A384	rouge traffic RAL 3020	plastique	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A386	vert sécurité RAL 6032	plastique	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A387	bleu traffic RAL 5017	plastique	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-3A31	gris foncé RAL 7021	plastique	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A32	orangé pur RAL 2004	plastique	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A316	jaune colza RAL 1021	plastique	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A384	rouge traffic RAL 3020	plastique	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A386	vert sécurité RAL 6032	plastique	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A387	bleu traffic RAL 5017	plastique	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A41	gris foncé RAL 7021	plastique	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A42	orangé pur RAL 2004	plastique	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A416	jaune colza RAL 1021	plastique	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A484	rouge traffic RAL 3020	plastique	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A486	vert sécurité RAL 6032	plastique	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A487	bleu traffic RAL 5017	plastique	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-4A41	gris foncé RAL 7021	plastique	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A42	orangé pur RAL 2004	plastique	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A416	jaune colza RAL 1021	plastique	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A484	rouge traffic RAL 3020	plastique	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A486	vert sécurité RAL 6032	plastique	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A487	bleu traffic RAL 5017	plastique	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A51	gris foncé RAL 7021	plastique	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A52	orangé pur RAL 2004	plastique	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A516	jaune colza RAL 1021	plastique	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A584	rouge traffic RAL 3020	plastique	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A586	vert sécurité RAL 6032	plastique	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A587	bleu traffic RAL 5017	plastique	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-5A51	gris foncé RAL 7021	plastique	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A52	orangé pur RAL 2004	plastique	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A516	jaune colza RAL 1021	plastique	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A584	rouge traffic RAL 3020	plastique	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A586	vert sécurité RAL 6032	plastique	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A587	bleu traffic RAL 5017	plastique	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A61	gris foncé RAL 7021	plastique	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A62	orangé pur RAL 2004	plastique	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A616	jaune colza RAL 1021	plastique	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A684	rouge traffic RAL 3020	plastique	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A686	vert sécurité RAL 6032	plastique	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A687	bleu traffic RAL 5017	plastique	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
