        Roulement à billes axial en acier à double rangée, avec bride

Description de l'article/illustrations du produit

DescriptionMatière :Corps en acier.
Joint en en caoutchouc nitrile.Finition :Surfaces latérales rectifiées.Nota :Paliers haute précision précontraints avec angle d'appui de 60°. Les paliers acceptent aussi bien des forces radiales qu'axiales dans les deux sens. Grâce à leur précontrainte, les roulements à billes à contact oblique assurent une grande rigidité, une bonne concentricité et un positionnement précis des outils ainsi qu'une bonne répétabilité.

Le joint à faible friction intégré protège efficacement le palier contre les impuretés, garantissant ainsi une sécurité de fonctionnement élevée et une durée d'utilisation longue.

Le moment de frottement du palier mentionné est une valeur indicative.

Le couple d'inertie correspond à celui de la bague intérieure tournante.

Les vitesses de rotation limites sont valables pour l'état graissé.Données techniques :Tous les paliers sont livrés prêts à installer avec de la graisse de type KE2P-35 conforme à la norme DIN 51825.

Les tolérances du boîtier et de l'arbre correspondent aux classes de tolérance de circularité IT2 et de perpendicularité IT4.Utilisation :Pour le support d'entraînements à vis.Plage de température :-30 °C jusqu’à +120 °C.Montage :Le montage des paliers requiert l'utilisation d'écrous de précision.

Serrer les écrous de précision lors du montage avec un couple deux fois supérieur, les desserrer légèrement et les resserrer au couple prescrit afin d'égaliser les effets de tassement éventuels.

Serrer les vis de fixation tout en alignant le moyeu jusqu'à max. 70 % de la limite élastique.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 23806-01 Roulement à billes axial en acier à double rangée, avec bride

280 kB

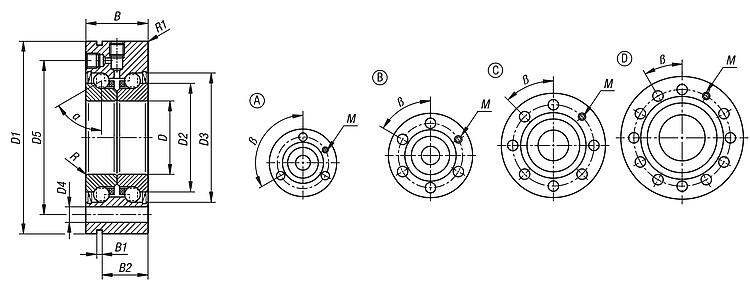

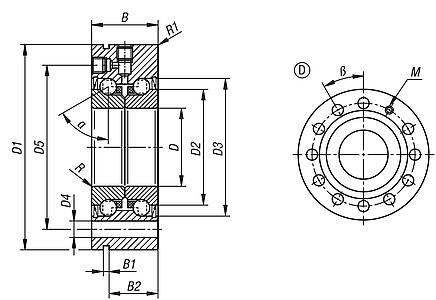

Dessins (aperçu complet)

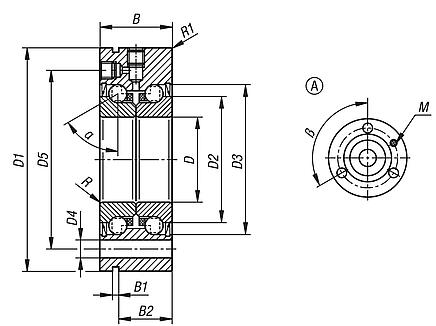

Roulement à billes axial en acier à double rangée, avec bride, forme A

plus d'infos

Dessins

Roulement à billes axial en acier à double rangée, avec bride, forme A

Sélection/filtre d'articles

Référence	Désignation	Finition 1	Forme	B	B1	B2	D	D1	D2	D3	D4	D5	R	R1	α	β	M	Couple de serrage écrou de précision Nm	Vitesse de rotation limite en tr/min	CAO	Acc.	Prix	Commander
23806-01-101205525	1255-2RS	à double rangée	A	25 -0,25	3	17	12-0,005	55-0,01	25	-	6,6	42	0,3	0,6	60°	120°	M6	8	3800			225,68 €

Référence	Désignation	Charge de base statique N	Charge de base dynamique N	Rigidité axiale N/µm	Rigidité au basculement Nm/mrad	Couple de rotation du palier Nm	Couple d'inertie Kg.cm²	Planéité μm	Jeu radial du palier	Dimension alésage μm	Dimension diamètre extérieur μm	Dimension largeur μm	CAO	Acc.	Prix	Commander
23806-01-101205525	1255-2RS	24700	16900	375	50	0,16	0,068	2,0	précontraint	0-5	0-10	0-250			225,68 €

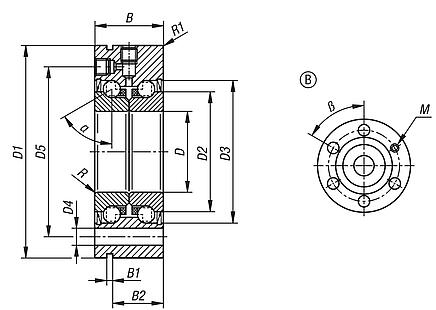

Roulement à billes axial en acier à double rangée, avec bride, forme B

plus d'infos

Dessins

Roulement à billes axial en acier à double rangée, avec bride, forme B

Sélection/filtre d'articles

Référence	Désignation	Finition 1	Forme	B	B1	B2	D	D1	D2	D3	D4	D5	R	R1	α	β	M	Couple de serrage écrou de précision Nm	Vitesse de rotation limite en tr/min	CAO	Acc.	Prix	Commander
23806-01-101506025	1560-2RS	à double rangée	B	25 -0,25	3	17	15-0,005	60-0,01	28	36	6,6	46	0,3	0,6	60°	60°	M6	10	3500			240,13 €
23806-01-101706225	1762-2RS	à double rangée	B	25 -0,25	3	17	17-0,005	62-0,01	30	38	6,6	48	0,3	0,6	60°	60°	M6	15	3300			245,55 €

Référence	Désignation	Charge de base statique N	Charge de base dynamique N	Rigidité axiale N/µm	Rigidité au basculement Nm/mrad	Couple de rotation du palier Nm	Couple d'inertie Kg.cm²	Planéité μm	Jeu radial du palier	Dimension alésage μm	Dimension diamètre extérieur μm	Dimension largeur μm	CAO	Acc.	Prix	Commander
23806-01-101506025	1560-2RS	28000	17900	400	65	0,20	0,102	2,0	précontraint	0-5	0-10	0-250			240,13 €
23806-01-101706225	1762-2RS	31000	18800	450	80	0,24	0,132	2,0	précontraint	0-5	0-10	0-250			245,55 €

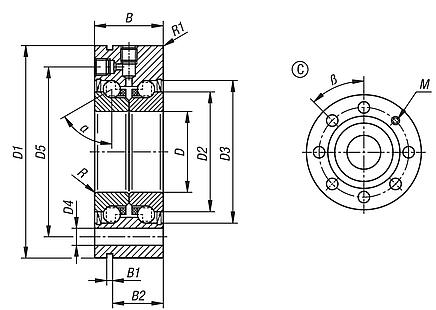

Roulement à billes axial en acier à double rangée, avec bride, forme C

plus d'infos

Dessins

Roulement à billes axial en acier à double rangée, avec bride, forme C

Sélection/filtre d'articles

Référence	Désignation	Finition 1	Forme	B	B1	B2	D	D1	D2	D3	D4	D5	R	R1	α	β	M	Couple de serrage écrou de précision Nm	Vitesse de rotation limite en tr/min	Prix
23806-01-102006828	2068-2RS	à double rangée	C	28 -0,25	3	19	20-0,005	68-0,01	34,5	44	6,6	53	0,3	0,6	60°	45°	M6	18	3000	254,06 €
23806-01-102507528	2575-2RS	à double rangée	C	28 -0,25	3	19	25-0,005	75-0,01	40,5	49	6,6	58	0,3	0,6	60°	45°	M6	25	2600	279,07 €
23806-01-104010034	40100-2RS	à double rangée	C	34 -0,25	3	25	40-0,005	100-0,01	58	68	8,8	80	0,3	0,6	60°	45°	M6	55	1800	357,75 €

Référence	Désignation	Charge de base statique N	Charge de base dynamique N	Rigidité axiale N/µm	Rigidité au basculement Nm/mrad	Couple de rotation du palier Nm	Couple d'inertie Kg.cm²	Planéité μm	Jeu radial du palier	Dimension alésage μm	Dimension diamètre extérieur μm	Dimension largeur μm	Prix
23806-01-102006828	2068-2RS	47000	26000	650	140	0,30	0,273	2,0	précontraint	0-5	0-10	0-250	254,06 €
23806-01-102507528	2575-2RS	55000	27500	750	200	0,40	0,486	2,0	précontraint	0-5	0-10	0-250	279,07 €
23806-01-104010034	40100-2RS	101000	43000	1000	550	0,70	2,260	2,5	précontraint	0-5	0-10	0-250	357,75 €
