23030Accouplement à coulisse croisée moyeu à serrage radial |
retour |
|

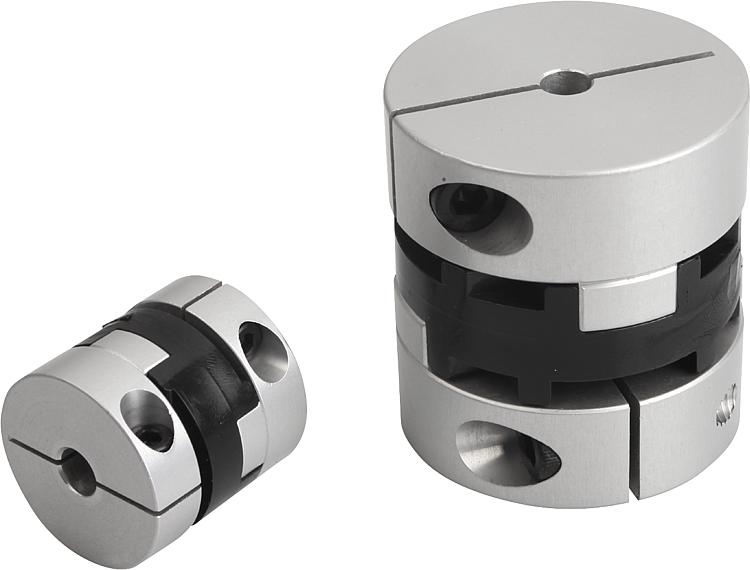

Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Coulisse croisée : polyacetal.
Moyeu : aluminium.Nota :Le serrage radial facilite le montage dans des espaces réduits. Monter les demi accouplements séparément sur chaque arbre puis assembler le tout avec l’étoile élastomère. Serrer les vis au couple prescrit.Montage :Pour relier l’arbre à l’alésage de l’accouplement, choisir un ajustement compris entre 0.01 et 0.04 mm.
Exemple : Arbre Ø 6 f7
Alésage Ø 6 H8.Avantages :- Robuste
- Emmanchable
- Sans jeu
- Longueur réduiteSur demande :Les cotes d’alésage des moyeux D1 et D2 souhaitées, avec la classe/ plage de tolérance correspondante à D1 et D2 séparément. TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
| Référence | Taille | Couple
nominal
Nm | Moment d'inertie
(10⁻⁶ kgm²) | Résistance à la
torsion statique
Nm/arcmin | Déport
maximal
angulaire | Déport
maximal
latéral | Vitesse
max.
tr/min | Couple de
serrage des
vis Nm | CAO | Acc. | Prix | Commander |
|---|
| 23030-0016 | 16 | 1 | 0,0032 | 0,019 | 2° | 1 | 8000 | 1 |  | | 81,64 € | | | 23030-0020 | 20 | 1,5 | 0,0082 | 0,035 | 2° | 1,5 | 7000 | 1 | | | 83,71 € | | | 23030-0025 | 25 | 2,5 | 0,026 | 0,058 | 2° | 2 | 6000 | 1,5 | | | 98,38 € | | | 23030-0032 | 32 | 7 | 0,083 | 0,18 | 2° | 2,5 | 4800 | 2,5 | | | 119,30 € | |

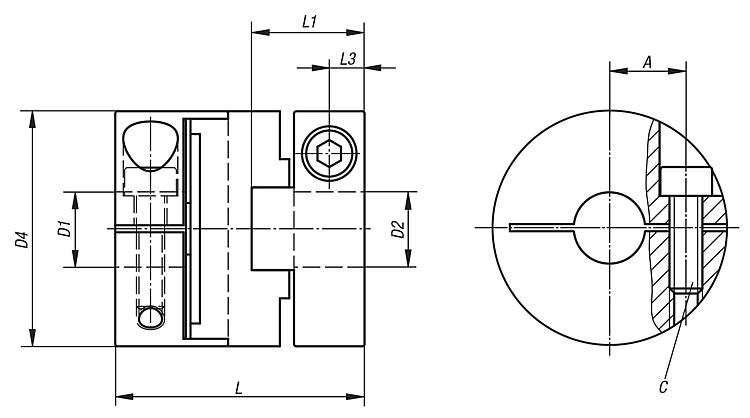

Référence
| D1/D2
avant-trou | D1/D2
min. | D1/D2
max. | D4 | A | L | L1 | L3 | C
(DIN
912-10.9) | CAO | Acc. | Prix | Commander |
|---|
| 23030-0016 | 3 | 3 | 6 | 16 | 5 | 21 | 9,5 | 3 | M2,6 | | | 81,64 € | | | 23030-0020 | 5 | 5 | 8 | 20 | 6,5 | 22,5 | 10 | 3 | M2,6 | | | 83,71 € | | | 23030-0025 | 6,35 | 6,35 | 10 | 25 | 8 | 27 | 12 | 4 | M3 | | | 98,38 € | | | 23030-0032 | 8 | 8 | 14 | 32 | 11 | 35 | 16 | 5 | M4 | | | 119,30 € | |
