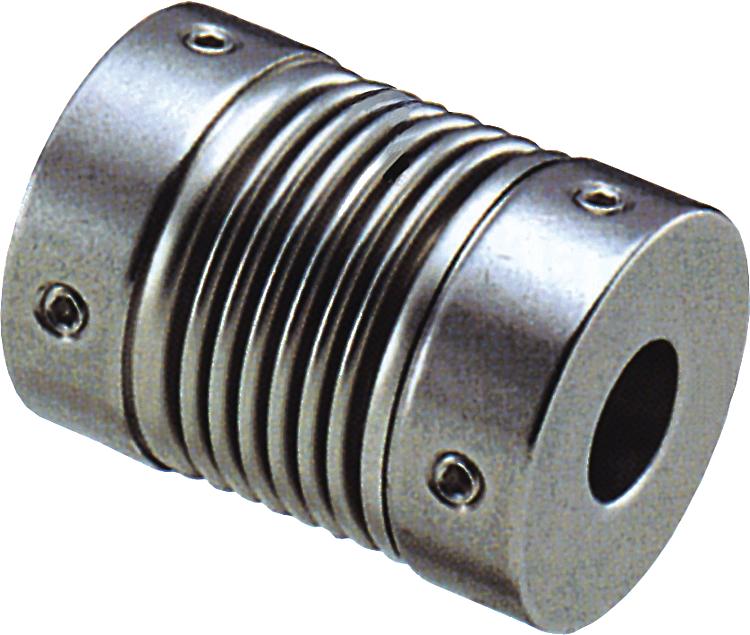

23002Accouplement à soufflet métallique serrage par vis HC |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Moyeu en aluminium, soufflet en acier inoxydable.Finition :Naturel.Nota :Le serrage du moyeu au moyen d‘une vis est une alternative économique par rapport aux accouplements à soufflet métallique équipés d‘un moyeu de serrage radial (23000). Grâce au moyen de serrage par vis, les temps de montage sont sensiblement réduits et le montage est simplifié même dans un endroit difficilement accessible. Le couple de serrage nécessaire de la vis doit être respecté. Nous recommandons d‘équiper les arbres d‘un bout plat afin de faciliter le démontage.Plage de température :-20 °C jusqu’à +90 °C.Montage :Pour relier l’arbre à l’alésage de l’accouplement, choisir un ajustement compris entre 0.01 et 0.04 mm.
Exemple : Arbre Ø 5 k6
Alésage Ø 5 G7.
Les diamètres inférieurs à D min. sont réalisables, toutefois le couple nominal n’est plus garanti. Le montage et le démontage doivent être très soigneux pour éviter la dégradation du soufflet qui endommagerait l’accouplement.Sur demande :Les cotes d’alésage des moyeux D1 et D2 souhaitées, avec la classe/ plage de tolérance correspondante à D1 et D2 séparément.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
| Référence | Taille | Couple
nominal
Nm | Moment
d'inertie
(10⁻³ kgm²) | Résistance à la torsion
(10⁻³ Nm/arcmin) | Déport
maximal
axial ± | Déport
maximal
latéral | Force de
ressort axiale
N/mm | Force de
ressort latérale
N/mm | CAO | Acc. | Prix | Commander |
|---|
| 23002-0004 | 0,4 | 0,4 | 0,00019 | 50 | 0,35 | 0,1 | 10 | 15 |  | | 71,19 € | | | 23002-0005 | 0,9 | 0,9 | 0,00019 | 90 | 0,3 | 0,1 | 21 | 26 | | | 73,24 € | | | 23002-0020 | 2 | 2 | 0,0029 | 230 | 0,5 | 0,1 | 15 | 15 | | | 79,53 € | | | 23002-0040 | 4 | 4 | 0,0032 | 460 | 0,4 | 0,1 | 35 | 65 | | | 87,91 € | | | 23002-0060 | 6 | 6 | 0,016 | 1100 | 0,6 | 0,25 | 45 | 60 | | | 115,13 € | | | 23002-0080 | 8 | 9 | 0,028 | 1300 | 0,8 | 0,25 | 16 | 24 | | | 133,98 € | |

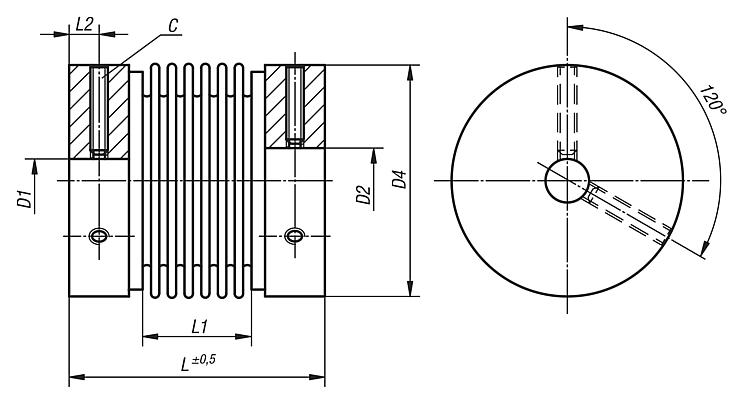

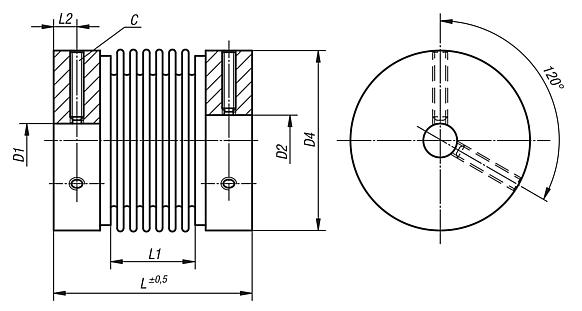

| Référence | Couple de
serrage des
vis Nm | D1/D2
avant-trou | D1/D2
min. | D1/D2
max. | D4 | C
(DIN 916) | L | L1 | L2 | CAO | Acc. | Prix | Commander |
|---|
| 23002-0004 | 1 | 3 | 3 | 8 | 16 | M3 | 26 | 12 | 2,3 | | | 71,19 € | | | 23002-0005 | 1 | 3 | 3 | 8 | 16 | M3 | 27 | 13 | 2,3 | | | 73,24 € | | | 23002-0020 | 4 | 5 | 5 | 15 | 25 | M4 | 38 | 16 | 3,5 | | | 79,53 € | | | 23002-0040 | 4 | 5 | 5 | 15 | 25 | M4 | 39 | 17 | 3,5 | | | 87,91 € | | | 23002-0060 | 8 | 6 | 6 | 20 | 35 | M5 | 54 | 29 | 4,3 | | | 115,13 € | | | 23002-0080 | 10 | 6 | 6 | 26 | 41 | M6 | 54 | 26 | 5 | | | 133,98 € | |
