Accouplements à griffes en élastomère avec cône de serrage

retour

Produits
- Vue d'ensemble des produits
  - Systèmes et composants pour la construction de machines et d'installations techniques
    - Accouplements Accouplements rigides Bagues de serrage coniques Joints de cardan Accouplements rapides Paliers Joints
      - Accouplements
        Accouplements à griffes en élastomère avec cône de serrage

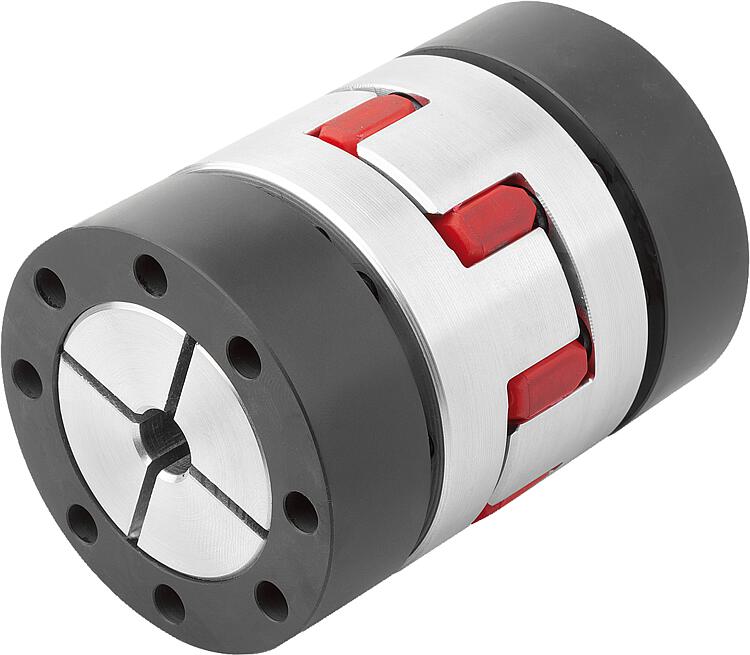

Description de l'article/illustrations du produit

DescriptionMatière :Moyeu en aluminium.
Bague conique en acier.
Étoile d'accouplement en polyuréthane.Finition :Moyeu poli.
Étoile d'accouplement Bleu 80 Shore A.
Étoile d'accouplement Jaune 92 Shore A.
Étoile d'accouplement Rouge 98 Shore A.Nota :Les accouplements à griffes en élastomère sont composés de deux moyeux et d'une étoile d'accouplement en élastomère. Ils conviennent pour compenser les défauts d'alignement axiaux, radiaux et angulaires, et pour amortir les vibrations et les à-coups de couple.

L'étoile d'accouplement en polyuréthane est disponible en différents degrés de dureté. Plus la dureté de l'étoile d'accouplement augmente, plus le couple à transmettre et la rigidité augmentent ; plus sa dureté diminue, plus la capacité de déplacement et l'amortissement augmentent.

Une précontrainte des étoiles d'accouplement dans les moyeux d'accouplement fait que cette version ne présente pas de jeu.

Le montage n'est pas inclus dans la livraison.Données techniques :Plage de température :Bleu 80 Shore A : -50 °C à +80 °C. Temporairement -60 °C à +120 °C.
Jaune 92 Shore A : -30 °C à +90 °C. Temporairement -50 °C à +120 °C.
Rouge 98 Shore A : -30 °C à +90 °C. Temporairement -40 °C à +120 °C.Montage :Les accouplements à griffes en élastomère présentent un ajustement H7. Le jeu d'ajustement recommandé est de 0,02 mm - 0,05 mm. Ce jeu d'ajustement et le graissage des tourillons d'arbre facilitent le montage et le démontage.

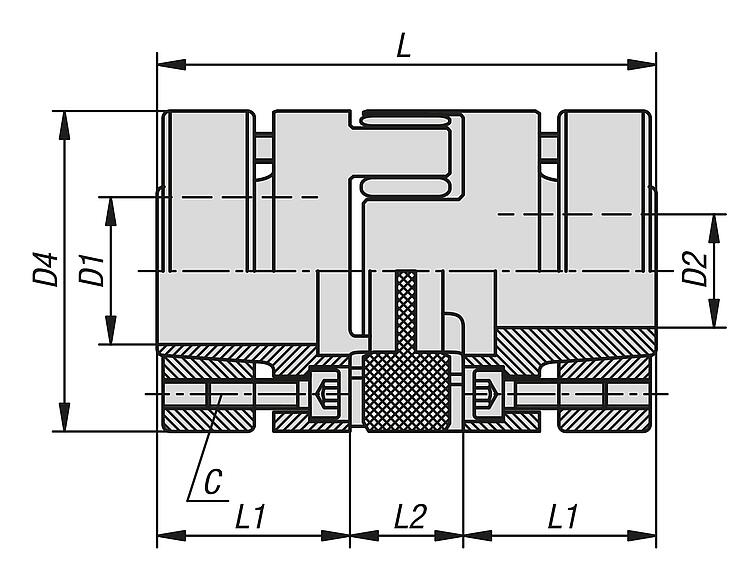

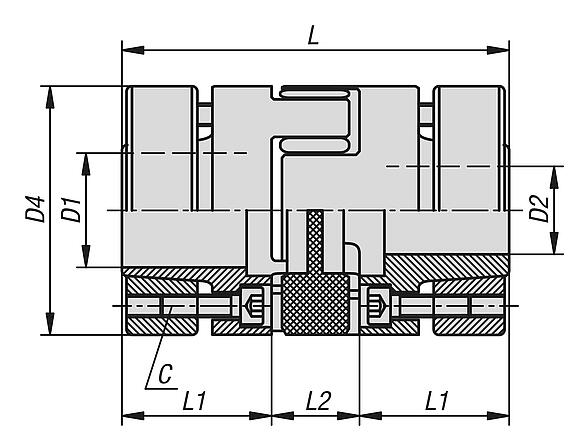

Au moment du montage, les moyeux de l'accouplement à griffes en élastomère sont enfilés sur les arbres. Lorsque la position axiale est correcte, serrer les vis de serrage au moyen d'une clé dynamométrique au couple de serrage indiqué dans le tableau. La cote d'écartement (L2) doit être respectée afin de compenser le décalage de l'accouplement et d'accroître la durée de vie de la couronne dentée.Sur demande :Les cotes d’alésage des moyeux D1 et D2 souhaitées, avec la classe/ plage de tolérance correspondante à D1 et D2 séparément.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
