22004Roues dentées Profil HTD 5M |
retour |
|
|
DescriptionMatière :Acier.
Roues dentées sans flasques de guidage en aluminium.Finition :Acier phosphaté.
Aluminium naturel.Nota :Profil HTD standard à pas métrique (denture semi-circulaire). Au moins une roue dentée doit comporter des flasques de guidage. Ces roues dentées possèdent un trou de centrage ou sont pré-percées (en fonction de la technique de fabrication). Pour cette raison, la dimension D2 max. indiquée dans le tableau correspond à la valeur maximale de l’alésage présent sur les roues dentées. Ce préperçage / trou de centrage peut être pourvu d’un alésage d’ajustement, d’un alésage d’ajustement avec rainure ou d’un taraudage par le client. Le client peut également utiliser des douilles pour réduire son diamètre.
Ces roues dentées peuvent présenter un creux sur leurs surfaces planes pour des raisons de poids.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Roues dentées profil HTD 5M, pour une largeur de courroie de 15 mm |
plus d'infos |
Sélection/filtre d'articles |
|

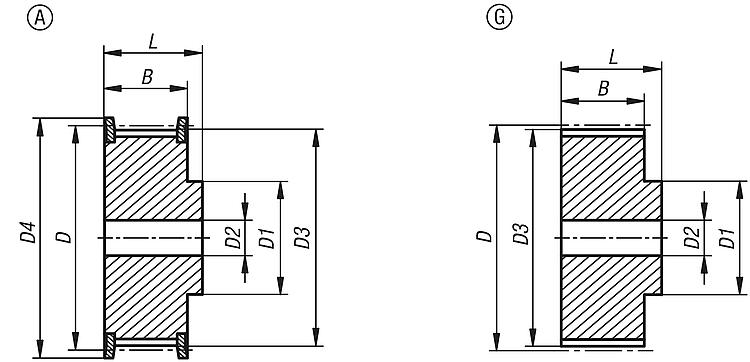

| Référence | Largeur de courroie | Forme | Matière
du corps
de base | Nombre de
dents
| D | D1
max. | D2
max. | D3 | D4
max. | B | L | CAO | Acc. | Prix | Commander |
|---|
| 22004-051512 | 15 | A | acier | 12 | 19,1 | 13 | 6 | 17,96 | 23 | 20,5 | 26 |  | | 6,10 € | | | 22004-051514 | 15 | A | acier | 14 | 22,28 | 14 | 6 | 21,14 | 25 | 20,5 | 26 | | | 7,12 € | | | 22004-051515 | 15 | A | acier | 15 | 23,87 | 16 | 6 | 22,73 | 28 | 20,5 | 26 | | | 7,36 € | | | 22004-051516 | 15 | A | acier | 16 | 25,47 | 16,5 | 6 | 24,32 | 28 | 20,5 | 26 | | | 7,64 € | | | 22004-051518 | 15 | A | acier | 18 | 28,65 | 20 | 6 | 27,51 | 32 | 20,5 | 26 | | | 8,14 € | | | 22004-051520 | 15 | A | acier | 20 | 31,83 | 23 | 6 | 30,69 | 36 | 20,5 | 26 | | | 8,72 € | | | 22004-051521 | 15 | A | acier | 21 | 33,42 | 24 | 6 | 32,28 | 38 | 20,5 | 26 | | | 9,03 € | | | 22004-051522 | 15 | A | acier | 22 | 35,01 | 25,5 | 6 | 33,87 | 39 | 20,5 | 26 | | | 9,15 € | | | 22004-051524 | 15 | A | acier | 24 | 38,19 | 27 | 6 | 37,06 | 42 | 20,5 | 28 | | | 10,48 € | | | 22004-051526 | 15 | A | acier | 26 | 41,38 | 30 | 6 | 40,24 | 46 | 20,5 | 28 | | | 11,06 € | | | 22004-051528 | 15 | A | acier | 28 | 44,56 | 30,5 | 6 | 43,42 | 50 | 20,5 | 28 | | | 11,20 € | | | 22004-051530 | 15 | A | acier | 30 | 47,75 | 35 | 8 | 46,61 | 51 | 20,5 | 28 | | | 12,81 € | | | 22004-051532 | 15 | A | acier | 32 | 50,93 | 38 | 8 | 49,79 | 55 | 20,5 | 28 | | | 14,13 € | | | 22004-051536 | 15 | A | acier | 36 | 57,3 | 38 | 8 | 56,16 | 62 | 20,5 | 28 | | | 15,28 € | | | 22004-051540 | 15 | A | acier | 40 | 63,66 | 38 | 8 | 62,52 | 71 | 20,5 | 28 | | | 17,47 € | | | 22004-051544 | 15 | G | aluminium | 44 | 70,03 | 38 | 8 | 68,89 | - | 20,5 | 30 | | | 21,39 € | | | 22004-051548 | 15 | G | aluminium | 48 | 76,39 | 45 | 8 | 75,25 | - | 20,5 | 30 | | | 23,83 € | | | 22004-051560 | 15 | G | aluminium | 60 | 95,49 | 50 | 8 | 94,35 | - | 20,5 | 30 | | | 29,54 € | | | 22004-051572 | 15 | G | aluminium | 72 | 114,59 | 50 | 8 | 113,45 | - | 20,5 | 30 | | | 35,36 € | |
|
Roues dentées profil HTD 5M, pour une largeur de courroie de 25 mm |
plus d'infos |
Sélection/filtre d'articles |
|

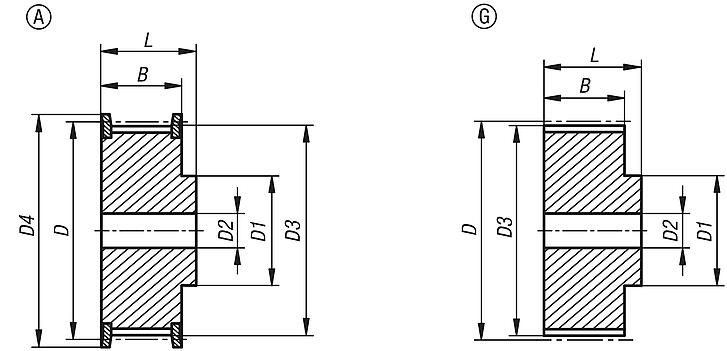

| Référence | Largeur de courroie | Forme | Matière
du corps
de base | Nombre de
dents
| D | D1
max. | D2
max. | D3 | D4
max. | B | L | CAO | Acc. | Prix | Commander |
|---|
| 22004-052512 | 25 | A | acier | 12 | 19,1 | 13 | 6 | 17,96 | 23 | 30 | 36 | | | 8,14 € | | | 22004-052514 | 25 | A | acier | 14 | 22,28 | 14 | 6 | 21,14 | 25 | 30 | 36 | | | 9,15 € | | | 22004-052515 | 25 | A | acier | 15 | 23,87 | 16 | 6 | 22,73 | 28 | 30 | 36 | | | 9,44 € | | | 22004-052516 | 25 | A | acier | 16 | 25,47 | 16,5 | 6 | 24,32 | 28 | 30 | 36 | | | 9,53 € | | | 22004-052518 | 25 | A | acier | 18 | 28,65 | 20 | 6 | 27,51 | 32 | 30 | 36 | | | 10,19 € | | | 22004-052520 | 25 | A | acier | 20 | 31,83 | 23 | 6 | 30,69 | 36 | 30 | 36 | | | 10,48 € | | | 22004-052521 | 25 | A | acier | 21 | 33,42 | 24 | 6 | 32,28 | 38 | 30 | 38 | | | 11,71 € | | | 22004-052522 | 25 | A | acier | 22 | 35,01 | 25,5 | 6 | 33,87 | 39 | 30 | 38 | | | 11,93 € | | | 22004-052524 | 25 | A | acier | 24 | 38,19 | 27 | 6 | 37,06 | 42 | 30 | 38 | | | 13,10 € | | | 22004-052526 | 25 | A | acier | 26 | 41,38 | 30 | 6 | 40,24 | 46 | 30 | 38 | | | 14,35 € | | | 22004-052528 | 25 | A | acier | 28 | 44,56 | 30,5 | 6 | 43,42 | 50 | 30 | 38 | | | 15,20 € | | | 22004-052530 | 25 | A | acier | 30 | 47,75 | 35 | 8 | 46,61 | 51 | 30 | 38 | | | 16,01 € | | | 22004-052532 | 25 | A | acier | 32 | 50,93 | 38 | 8 | 49,79 | 55 | 30 | 38 | | | 18,08 € | | | 22004-052536 | 25 | A | acier | 36 | 57,3 | 38 | 8 | 56,16 | 62 | 30 | 38 | | | 19,65 € | | | 22004-052540 | 25 | A | acier | 40 | 63,66 | 38 | 8 | 62,52 | 71 | 30 | 38 | | | 22,55 € | | | 22004-052544 | 25 | G | aluminium | 44 | 70,03 | 38 | 8 | 68,89 | - | 30 | 40 | | | 27,51 € | | | 22004-052548 | 25 | G | aluminium | 48 | 76,39 | 45 | 8 | 75,25 | - | 30 | 40 | | | 29,69 € | | | 22004-052560 | 25 | G | aluminium | 60 | 95,49 | 50 | 8 | 94,35 | - | 30 | 40 | | | 38,19 € | | | 22004-052572 | 25 | G | aluminium | 72 | 114,59 | 50 | 8 | 113,45 | - | 30 | 40 | | | 46,91 € | |
|
