        Roue dentée profil AT

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Aluminium.
Flasques de guidage en acier.Finition :Aluminium, naturel.
Acier zingué.Nota :Profil AT standard à pas métrique (denture trapézoïdale). Au moins une roue dentée doit comporter des flasques de guidage. Ces roues dentées possèdent un trou de centrage ou sont pré-percées (en fonction de la technique de fabrication). Pour cette raison, la dimension D2 max. indiquée dans le tableau correspond à la valeur maximale de l’alésage présent sur les roues dentées. Ce préperçage / trou de centrage peut être pourvu d’un alésage d’ajustement, d’un alésage d’ajustement avec rainure ou d’un taraudage par le client. Le client peut également utiliser des douilles pour réduire son diamètre.
Ces roues dentées peuvent présenter un creux sur leurs surfaces planes pour des raisons de poids.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22003 Roue dentée profil AT

229 kB

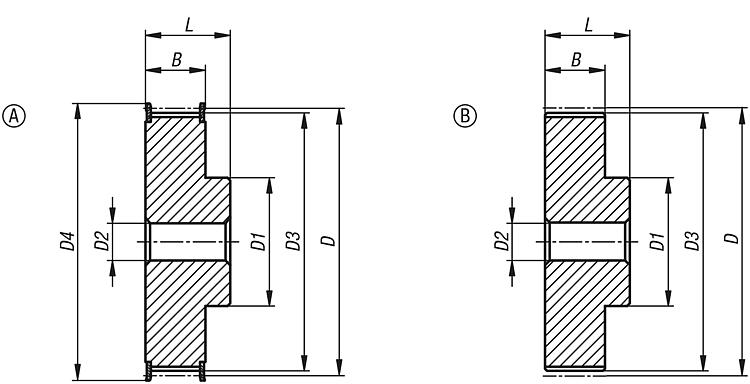

Dessins (aperçu complet)

Roues dentées profil AT5

plus d'infos

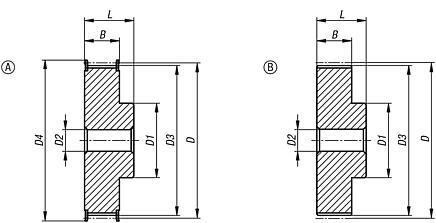

Dessins

Sélection/filtre d'articles

Référence	Profil	Largeur de courroie	Forme	Nombre de dents	D	D1	D2 max.	D3	D4	B	L	Prix
22003-051012	AT5	10	A	12	19,01	10	6	17,85	23	15	21	6,70 €
22003-051014	AT5	10	A	14	22,29	13	8	21,05	25	15	21	7,02 €
22003-051015	AT5	10	A	15	23,88	16	10	22,65	28	15	21	7,29 €
22003-051016	AT5	10	A	16	25,47	18	11	24,2	32	15	21	7,95 €
22003-051018	AT5	10	A	18	28,65	20	12	27,4	32	15	21	8,14 €
22003-051019	AT5	10	A	19	30,25	22	12	29	36	15	21	8,40 €
22003-051020	AT5	10	A	20	31,83	23	14	30,6	36	15	21	8,56 €
22003-051022	AT5	10	A	22	35,12	24	15	33,85	38	15	21	8,95 €
22003-051024	AT5	10	A	24	38,21	26	15	37	42	15	21	9,25 €
22003-051025	AT5	10	A	25	39,8	26	15	38,6	44	15	21	9,75 €
22003-051026	AT5	10	A	26	41,47	26	16	40,2	44	15	21	9,82 €
22003-051027	AT5	10	A	27	42,98	30	18	41,8	48	15	21	9,95 €
22003-051028	AT5	10	A	28	44,62	32	18	43,35	48	15	21	10,79 €
22003-051030	AT5	10	A	30	47,76	34	18	46,55	51	15	21	11,51 €
22003-051032	AT5	10	A	32	50,94	36	22	49,7	54	15	21	11,83 €
22003-051036	AT5	10	A	36	57,31	38	22	56,05	63	15	21	12,89 €
22003-051040	AT5	10	A	40	63,66	40	23	62,45	66	15	21	14,62 €
22003-051042	AT5	10	A	42	66,87	40	24	65,6	71	15	21	15,85 €
22003-051044	AT5	10	B	44	70,07	45	26	68,8	-	15	21	15,96 €
22003-051048	AT5	10	B	48	76,42	50	28	75,15	-	15	21	16,10 €
22003-051060	AT5	10	B	60	95,52	65	35	94,25	-	15	21	18,02 €
22003-051612	AT5	16	A	12	19,01	10	6	17,85	23	21	27	6,93 €
22003-051614	AT5	16	A	14	22,29	13	8	21,05	25	21	27	6,99 €
22003-051615	AT5	16	A	15	23,88	16	10	22,65	28	21	27	7,46 €
22003-051616	AT5	16	A	16	25,47	18	11	24,2	32	21	27	8,20 €
22003-051618	AT5	16	A	18	28,65	20	12	27,4	32	21	27	8,81 €
22003-051619	AT5	16	A	19	30,25	22	12	29	36	21	27	9,07 €
22003-051620	AT5	16	A	20	31,83	23	14	30,6	36	21	27	9,22 €
22003-051622	AT5	16	A	22	35,12	24	15	33,85	38	21	27	9,89 €
22003-051624	AT5	16	A	24	38,21	26	15	37	42	21	27	9,95 €
22003-051625	AT5	16	A	25	39,8	26	15	38,6	44	21	27	10,05 €
22003-051626	AT5	16	A	26	41,47	26	16	40,2	44	21	27	10,19 €
22003-051627	AT5	16	A	27	42,98	30	18	41,8	48	21	27	10,33 €
22003-051628	AT5	16	A	28	44,62	32	18	43,35	48	21	27	10,50 €
22003-051630	AT5	16	A	30	47,76	34	18	46,55	51	21	27	10,89 €
22003-051632	AT5	16	A	32	50,94	36	22	49,7	54	21	27	12,39 €
22003-051636	AT5	16	A	36	57,31	38	22	56,05	63	21	27	15,44 €
22003-051640	AT5	16	A	40	63,66	40	23	62,45	66	21	27	16,25 €
22003-051642	AT5	16	A	42	66,87	40	24	65,6	71	21	27	16,89 €
22003-051644	AT5	16	B	44	70,07	45	26	68,8	-	21	27	17,54 €
22003-051648	AT5	16	B	48	76,42	50	28	75,15	-	21	27	19,01 €
22003-051660	AT5	16	B	60	95,52	65	35	94,25	-	21	27	24,12 €
22003-052512	AT5	25	A	12	19,01	10	6	17,85	23	30	36	8,11 €
22003-052514	AT5	25	A	14	22,29	13	8	21,05	25	30	36	8,97 €
22003-052515	AT5	25	A	15	23,88	16	10	22,65	28	30	36	9,56 €
22003-052516	AT5	25	A	16	25,47	18	11	24,2	32	30	36	9,73 €
22003-052518	AT5	25	A	18	28,65	20	12	27,4	32	30	36	9,91 €
22003-052519	AT5	25	A	19	30,25	22	12	29	36	30	36	10,25 €
22003-052520	AT5	25	A	20	31,83	23	14	30,6	36	30	36	11,07 €
22003-052522	AT5	25	A	22	35,12	24	15	33,85	38	30	36	11,44 €
22003-052524	AT5	25	A	24	38,21	26	15	37	42	30	36	12,33 €
22003-052525	AT5	25	A	25	39,8	26	15	38,6	44	30	36	13,03 €
22003-052526	AT5	25	A	26	41,47	26	16	40,2	44	30	36	13,37 €
22003-052527	AT5	25	A	27	42,98	30	18	41,8	48	30	36	13,65 €
22003-052528	AT5	25	A	28	44,62	32	18	43,35	48	30	36	14,04 €
22003-052530	AT5	25	A	30	47,76	34	18	46,55	51	30	36	14,49 €
22003-052532	AT5	25	A	32	50,94	36	22	49,7	54	30	36	16,36 €
22003-052536	AT5	25	A	36	57,31	38	22	56,05	63	30	36	17,18 €
22003-052540	AT5	25	A	40	63,66	40	23	62,45	66	30	36	18,09 €
22003-052542	AT5	25	A	42	66,87	40	24	65,6	71	30	36	19,62 €
22003-052544	AT5	25	B	44	70,07	45	26	68,8	-	30	36	21,32 €
22003-052548	AT5	25	B	48	76,42	50	28	75,15	-	30	36	23,36 €
22003-052560	AT5	25	B	60	95,52	65	35	94,25	-	30	36	27,95 €

Roues dentées profil AT10

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Profil	Largeur de courroie	Forme	Nombre de dents	D	D1	D2 max.	D3	D4	B	L	Prix
22003-101615	AT10	16	A	15	47,75	32	18	45,9	51	21	31	11,18 €
22003-101616	AT10	16	A	16	50,93	35	20	49,05	54	21	31	11,59 €
22003-101618	AT10	16	A	18	57,29	40	22	55,45	60	21	31	13,85 €
22003-101619	AT10	16	A	19	60,48	44	22	58,6	66	21	31	14,93 €
22003-101620	AT10	16	A	20	63,66	46	24	61,8	66	21	31	15,42 €
22003-101622	AT10	16	A	22	70,03	52	28	68,15	75	21	31	17,87 €
22003-101624	AT10	16	A	24	76,39	58	30	74,55	83	21	31	19,98 €
22003-101625	AT10	16	A	25	79,58	60	30	77,7	83	21	31	20,99 €
22003-101626	AT10	16	A	26	82,76	60	30	80,9	87	21	31	22,40 €
22003-101627	AT10	16	A	27	85,95	60	30	84,1	91	21	31	24,67 €
22003-101628	AT10	16	A	28	89,13	60	30	87,25	93	21	31	24,76 €
22003-101630	AT10	16	A	30	95,49	60	30	93,65	97	21	31	25,84 €
22003-101632	AT10	16	A	32	101,86	65	32	100	106	21	31	26,81 €
22003-101636	AT10	16	A	36	114,59	70	35	112,75	119	21	31	31,67 €
22003-101640	AT10	16	A	40	127,32	80	40	125,45	131	21	31	39,39 €
22003-101644	AT10	16	B	44	140,06	88	46	138,2	-	21	31	49,94 €
22003-101648	AT10	16	B	48	152,78	95	48	150,95	-	21	31	53,51 €
22003-101660	AT10	16	B	60	190,98	110	60	189,1	-	21	31	89,00 €
22003-102515	AT10	25	A	15	47,75	32	18	45,9	51	30	40	13,28 €
22003-102516	AT10	25	A	16	50,93	35	20	49,05	54	30	40	14,02 €
22003-102518	AT10	25	A	18	57,29	40	22	55,45	60	30	40	16,58 €
22003-102519	AT10	25	A	19	60,48	44	22	58,6	66	30	40	18,00 €
22003-102520	AT10	25	A	20	63,66	46	24	61,8	66	30	40	18,56 €
22003-102522	AT10	25	A	22	70,03	52	28	68,15	75	30	40	21,60 €
22003-102524	AT10	25	A	24	76,39	58	30	74,55	83	30	40	24,37 €
22003-102525	AT10	25	A	25	79,58	60	30	77,7	83	30	40	25,58 €
22003-102526	AT10	25	A	26	82,76	60	30	80,9	87	30	40	27,22 €
22003-102527	AT10	25	A	27	85,95	60	30	84,1	91	30	40	30,05 €
22003-102528	AT10	25	A	28	89,13	60	30	87,25	93	30	40	30,21 €
22003-102530	AT10	25	A	30	95,49	60	30	93,65	97	30	40	31,54 €
22003-102532	AT10	25	A	32	101,86	65	32	100	106	30	40	32,83 €
22003-102536	AT10	25	A	36	114,59	70	35	112,75	119	30	40	38,73 €
22003-102540	AT10	25	A	40	127,32	80	40	125,45	131	30	40	48,31 €
22003-102544	AT10	25	B	44	140,06	88	46	138,2	-	30	40	61,64 €
22003-102548	AT10	25	B	48	152,78	95	48	150,95	-	30	40	66,18 €
22003-102560	AT10	25	B	60	190,98	110	60	189,1	-	30	40	109,48 €
22003-103218	AT10	32	A	18	57,29	40	22	55,45	60	37	47	19,99 €
22003-103219	AT10	32	A	19	60,48	44	22	58,6	66	37	47	22,44 €
22003-103220	AT10	32	A	20	63,66	46	24	61,8	66	37	47	24,14 €
22003-103222	AT10	32	A	22	70,03	52	28	68,15	75	37	47	25,35 €
22003-103224	AT10	32	A	24	76,39	58	30	74,55	83	37	47	26,30 €
22003-103225	AT10	32	A	25	79,58	60	30	77,7	83	37	47	26,53 €
22003-103226	AT10	32	A	26	82,76	60	30	80,9	87	37	47	28,23 €
22003-103227	AT10	32	A	27	85,95	60	30	84,1	91	37	47	29,69 €
22003-103228	AT10	32	A	28	89,13	60	30	87,25	93	37	47	29,83 €
22003-103230	AT10	32	A	30	95,49	60	30	93,65	97	37	47	34,04 €
22003-103232	AT10	32	A	32	101,86	65	32	100	106	37	47	37,35 €
22003-103236	AT10	32	A	36	114,59	70	35	112,75	119	37	47	44,26 €
22003-103240	AT10	32	A	40	127,32	80	40	125,45	131	37	47	55,36 €
22003-103244	AT10	32	B	44	140,06	88	46	138,2	-	37	47	70,71 €
22003-103248	AT10	32	B	48	152,78	95	48	150,95	-	37	47	76,05 €
22003-103260	AT10	32	B	60	190,98	110	60	189,1	-	37	47	125,32 €
