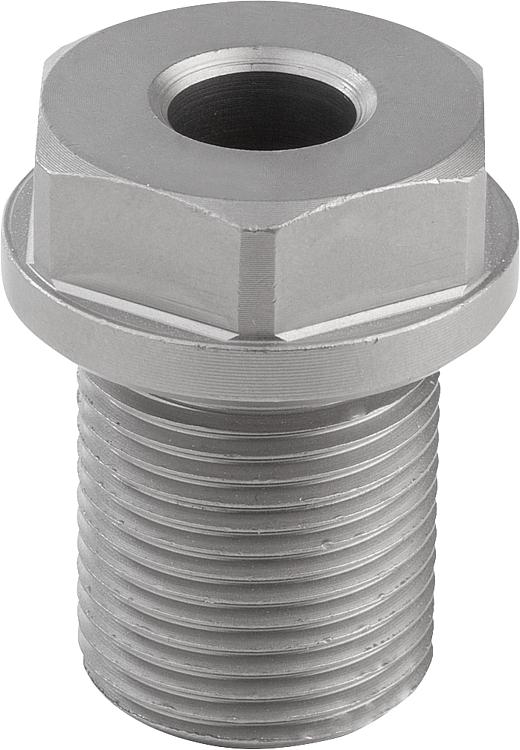

        Douille de fixation pour anneau de levage à broche, inox

Description de l'article/illustrations du produit

DescriptionMatière :

Inox 1.4542.

Finition :Trempé.Nota :Les douilles de logement permettent une fixation sûre et rapide des anneaux de levage à broche. Elles permettent un montage simple et sûr dans différents types de supports. Elles peuvent également être utilisées avec des pièces à parois fines et des trous borgnes. Elles résistent à la corrosion et s'usent faiblement.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 07781 Douille de fixation pour anneau de levage à broche, inox

283 kB

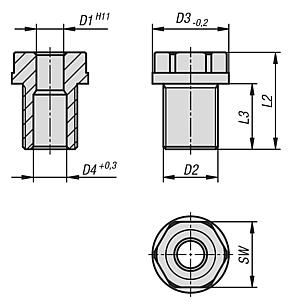

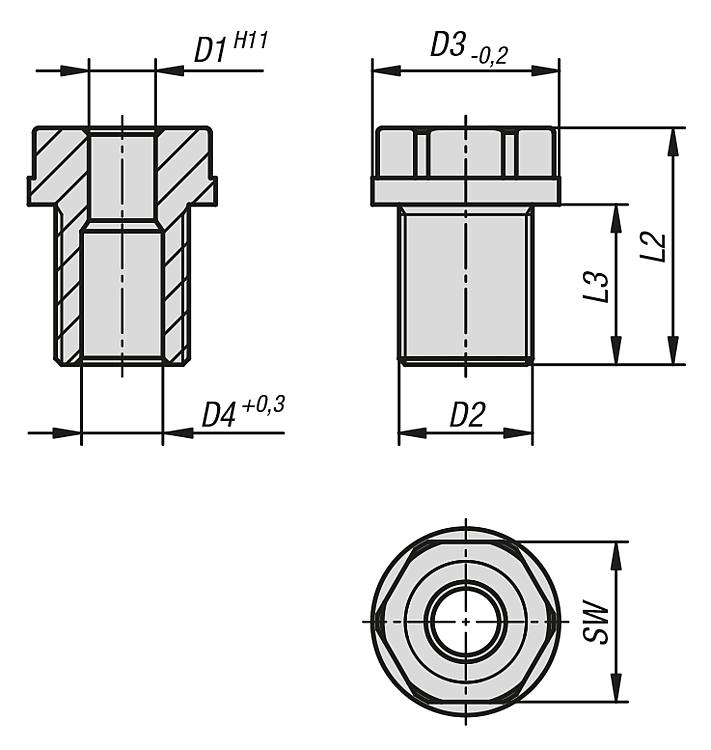

Dessins

Sélection/filtre d'articles

Référence	D1	D2	D3	D4	L1	L2	L3	X	SW	Couple de serrage Nm	Prix
07781-0810	8	M16x1,5	24	9,8	10	27,5	20	1,5	19	90	36,12 €
07781-0815	8	M16x1,5	24	9,8	15	27,5	20	1,5	19	90	37,35 €
07781-0825	8	M16	24	9,8	25	37,5	25	1,5	19	75	39,11 €
07781-0835	8	M16	24	9,8	35	47,5	35	1,5	19	75	41,31 €
07781-1015	10	M20x1,5	28	12,2	15	35,5	24	1,5	24	145	41,77 €
07781-1025	10	M20x1,5	28	12,2	25	35,5	24	1,5	24	145	42,54 €
07781-1035	10	M20	28	12,2	35	46	29	1,5	24	130	45,22 €
07781-1050	10	M20	28	12,2	50	65	49	1,5	24	130	49,42 €
07781-1215	12	M24x1,5	32	14,7	15	35,5	24	1,5	27	220	45,98 €
07781-1225	12	M24x1,5	32	14,7	25	36,5	24	1,5	27	220	46,83 €
07781-1235	12	M24	32	14,7	35	48,5	36	1,5	27	200	50,27 €
07781-1250	12	M24	32	14,7	50	72,5	60	1,5	27	200	56,14 €
07781-1625	16	M30x2	39	19,2	25	44	29	1,5	30	440	52,85 €
07781-1650	16	M30	39	19,2	50	66	44	1,5	30	400	61,32 €
07781-1675	16	M30	39	19,2	75	96	74	1,5	30	400	72,40 €
07781-2050	20	M36x2	43	26	50	70	55	1,5	36	440	80,25 €
07781-2075	20	M36x2	43	26	75	95	80	1,5	36	440	100,21 €
