        Anneau de levage tournant mâle haute résistance, classe 10

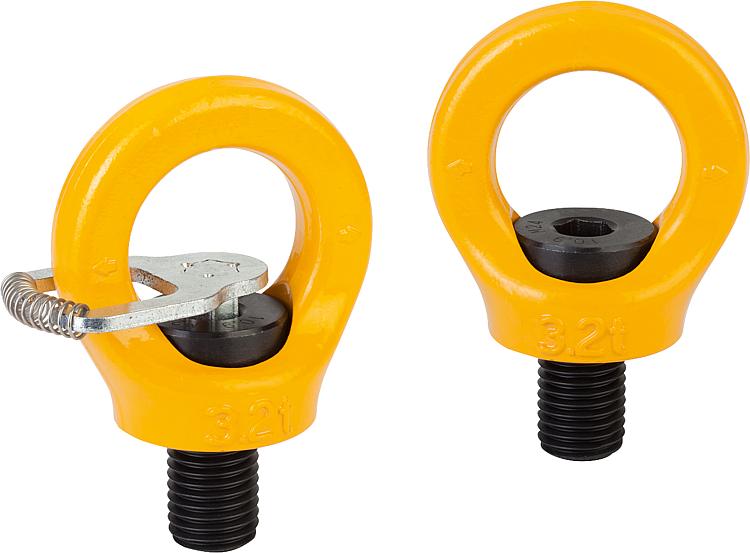

Description de l'article/illustrations du produit

DescriptionMatière :Anneau : acier 1.6541.
Vis : acier.Finition :Anneau forgé et traité haute résistance. Détection électromagnétique de fissures à 100% selon EN 1677-1, coefficient de sécurité de 4. Revêtement plastique. Vis de classe de résistance 10.9.Nota :Contrairement aux anneaux de levage DIN 580, l'anneau ci-contre est rotatif ; la direction de la force peut donc être orientée correctement sans provoquer de dévissage.

– coefficient de sécurité de 4
– possibilité de fixation latérale jusqu'à 90°
– rotation à 360° vis serrée

Les valeurs de charge indiquées s'appliquent pour une longueur vissée minimale de 1 fois le diamètre nominal du filetage avec une résistance minimale à la traction de 363 N/mm².
Température d'utilisation : -20 °C à +100 °C.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 07695 Anneau de levage tournant mâle haute résistance, classe 10

211 kB

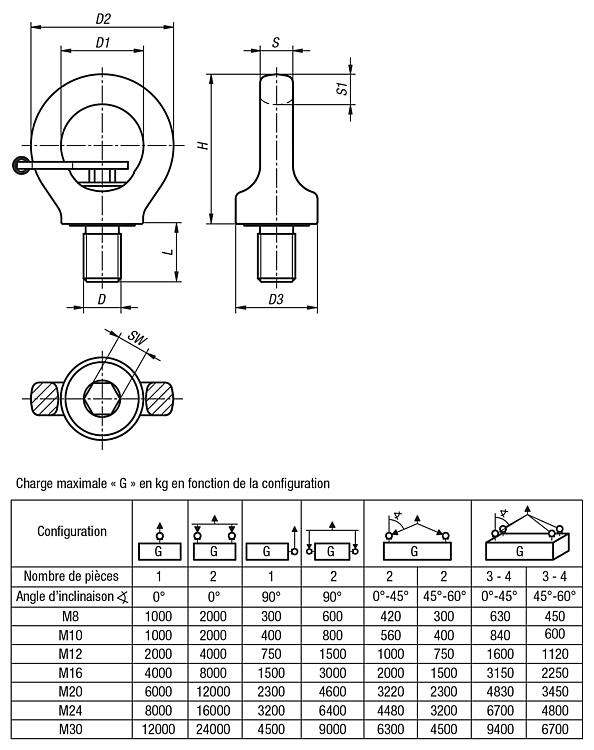

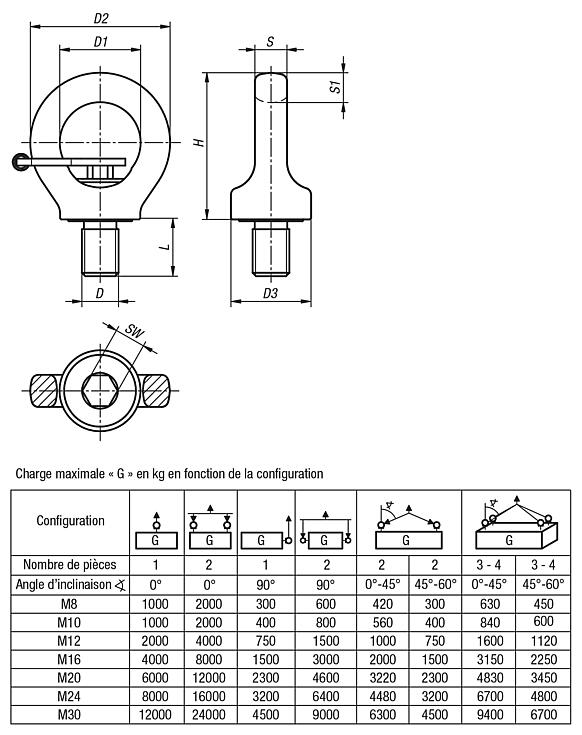

Dessins

Sélection/filtre d'articles

Référence	Finition 2	D	D1	D2	D3	H	L	S	S1	SW	Charge admissible en kg	Prix
07695-08151	avec clé six pans	M8	25	44	25	47	12	9	9,5	6	300	43,82 €
07695-10151	avec clé six pans	M10	25	44	26	47	15	9	9,5	6	400	43,82 €
07695-12181	avec clé six pans	M12	30	52	34	55	18	11	11	8	750	48,27 €
07695-16241	avec clé six pans	M16	35	61	35	64	24	14	13	10	1500	56,56 €
07695-20301	avec clé six pans	M20	40	70	44	74	30	16	15	12	2300	77,88 €
07695-24361	avec clé six pans	M24	48	84	52	91	36	19	18	14	3200	98,64 €
07695-30451	avec clé six pans	M30	60	105	61	112	45	25	22,5	17	4500	142,55 €
07695-08150	sans clé six pans	M8	25	44	25	47	12	8	11	6	300	41,61 €
07695-10150	sans clé six pans	M10	25	44	25	47	15	8	11	6	400	41,61 €
07695-12180	sans clé six pans	M12	30	52	33	55	18	10	13	8	750	45,83 €
07695-16240	sans clé six pans	M16	35	61	35	64	24	14	13	10	1500	54,27 €
07695-20300	sans clé six pans	M20	40	70	44	74	30	16	17	12	2300	74,76 €
07695-24360	sans clé six pans	M24	48	84	52	91	36	19	21	14	3200	94,45 €
07695-30450	sans clé six pans	M30	60	108	62	112	45	27	26	17	4500	136,80 €
