        Rondelle concave, rondelle convexe DIN 6319, 10/01

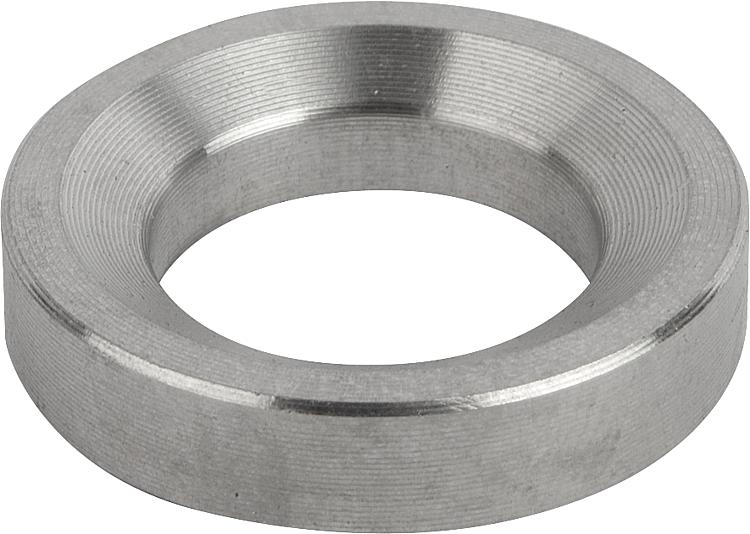

        Rondelles concaves, forme D DIN 6319, 10/01

Description de l'article/illustrations du produit

DescriptionMatière :Acier de cémentation ou Inox.Finition :Acier de cémentation, cémenté, phosphaté au manganèse.
Profondeur de cémentation CHD (450 HV 1) 0,2+0,2.
Dureté de surface (550 + 100) HV 10

Inox, brut.
Nota :Employer des rondelles concaves de forme G pour les trous oblongs.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 07420_D Rondelles concaves, forme D DIN 6319, 10/01

178 kB

Aperçu des normes des éléments de liaison

691 kB

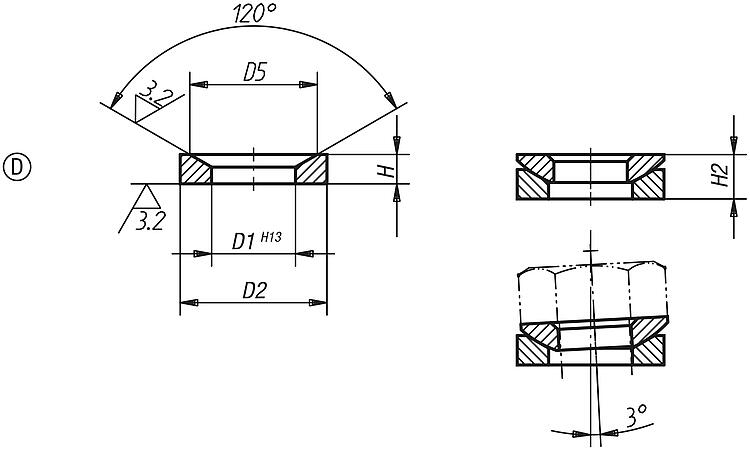

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence acier de cémentation	Référence acier inoxydable	Forme	D1	D2	D5	H	H2	Charge max. en kN (contraintes statiques uniquement)
07420-205	-	D	6	10,5	9,25	2,1	3,1	6,5
07420-206	07420-0206	D	7,1	12	11	2,8	4,2	9/6
07420-208	07420-0208	D	9,6	17	14,5	3,5	5,6	17/12
07420-210	07420-0210	D	12	21	18,5	4,2	6,5	26/16
07420-212	07420-0212	D	14,2	24	20	5	8	38/24
07420-214	-	D	16,5	28	24,8	5,6	8,5	53
07420-216	07420-0216	D	19	30	26	6,2	9,5	73/45
07420-220	07420-0220	D	23,2	36	31	7,5	11,7	117/71
07420-224	07420-0224	D	28	44	37	9,5	15,2	168/105
07420-230	07420-0230	D	35	56	49	12	19,2	269/191
07420-236	07420-0236	D	42	68	60	15	23,5	394/-
07420-242	07420-0242	D	49	78	70	18	29	542/-
07420-248	07420-0248	D	56	92	82	22	35,5	714/-
07420-256	-	D	65	103	92	25	39,7	960
07420-264	-	D	75	120	110	30	46,5	1269
