        Bouton étoile avec insert acier saillant

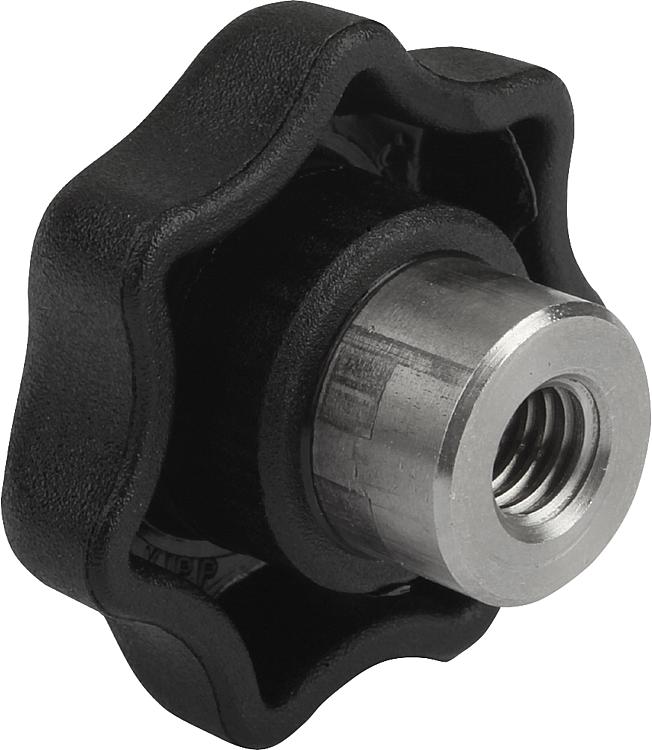

        Bouton étoile, forme K, avec douille taraudée saillante en acier

Description de l'article/illustrations du produit

DescriptionMatière :

Thermoplastique, noir.
Inserts classe de résistance 5.8 ou Inox 1.4305.

Finition :Pièces en acier zingué passivé bleu ou acier inoxydableNota :Les boutons étoile avec insert acier saillant se prêtent particulièrement aux goupillages transversaux, comme version à trou borgne lisse ou taraudée.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06210_K Bouton étoile, forme K, avec douille taraudée saillante en acier

181 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière de composant	D	D1	D2	H	H2	H3	T	Prix
06210-205	K	acier	M5	25	10	17	9	7	9	1,31 €
06210-206	K	acier	M6	32	13,5	21	11	9,5	12	1,32 €
06210-2061	K	acier	M6	40	13,5	25	13	10	12	1,64 €
06210-208	K	acier	M8	40	13,5	25	13	10	12	1,64 €
06210-2081	K	acier	M8	50	19	32	17	12	17	2,39 €
06210-210	K	acier	M10	50	19	32	17	12	17	2,39 €
06210-2101	K	acier	M10	63	19	37	18	12	17	3,44 €
06210-212	K	acier	M12	63	19	37	18	12	17	3,44 €
06210-216	K	acier	M16	63	23	40	21	15	23	5,07 €
06210-305	K	acier inoxydable	M5	25	10	17	9	7	9	2,14 €
06210-306	K	acier inoxydable	M6	32	13,5	21	11	9,5	12	2,60 €
06210-3061	K	acier inoxydable	M6	40	13,5	25	13	10	12	3,24 €
06210-308	K	acier inoxydable	M8	40	13,5	25	13	10	12	3,24 €
06210-3081	K	acier inoxydable	M8	50	19	32	17	12	17	4,40 €
06210-310	K	acier inoxydable	M10	50	19	32	17	12	17	4,40 €
06210-3101	K	acier inoxydable	M10	63	19	37	18	12	17	5,61 €
06210-312	K	acier inoxydable	M12	63	19	37	18	12	17	5,61 €
06210-316	K	acier inoxydable	M16	63	23	40	21	15	23	7,96 €
