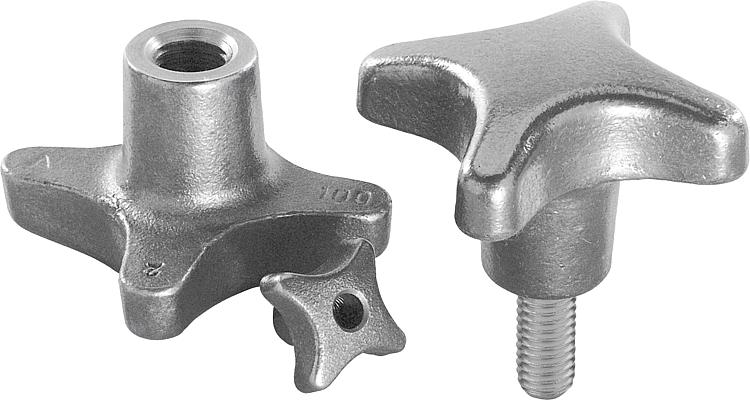

        Ecrou croisillon en fonte grise DIN 6335

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :

Fonte grise GJL 200.
Vis sans tête en inox 1.4305.
Goupille en inox 1.4310.

Finition :Tribofinition, naturel.

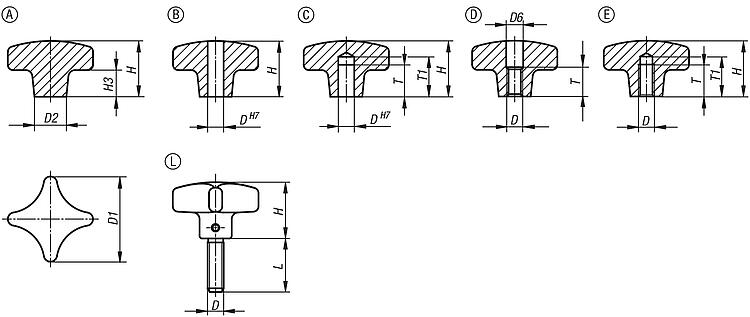

Vis sans tête et goupille : naturel.Indication de dessin :

Forme A : ébauche
Forme B : trou lisse
Forme C : trou borgne lisse
Forme D : trou taraudé
Forme E : trou borgne taraudé
Forme L : avec tige filetée

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06160 Ecrou croisillonen fonte grise DIN 6335

239 kB

Dessins (aperçu complet)

Écrous croisillon en fonte grise DIN 6335, forme A, ébauche

plus d'infos

Dessins

Écrous croisillon en fonte grise DIN 6335, forme A, ébauche

Sélection/filtre d'articles

Référence	Forme	D1	D2	H	H3	Prix
06160-106	A	32	12	21	10	0,76 €
06160-108	A	40	14	26	14	1,38 €
06160-110	A	50	18	34	20	1,97 €
06160-112	A	63	20	42	25	2,76 €
06160-116	A	80	25	52	30	5,04 €
06160-120	A	100	32	65	38	9,80 €

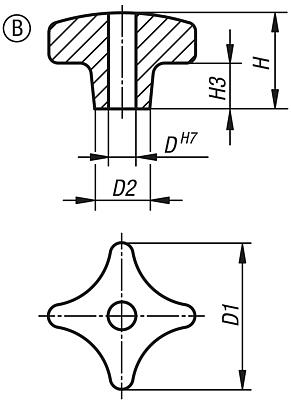

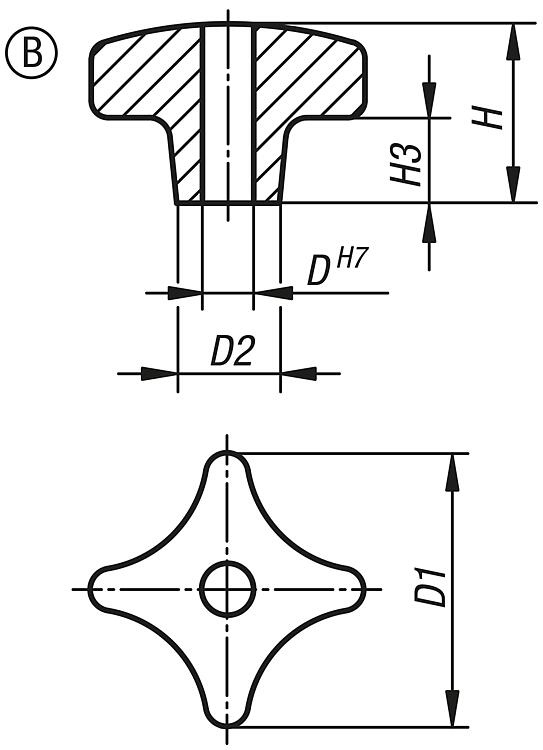

Écrous croisillon en fonte grise, DIN 6335, forme B, perçage traversant

plus d'infos

Dessins

Écrous croisillon en fonte grise, DIN 6335, forme B, perçage traversant

Sélection/filtre d'articles

Référence	Forme	Finition 1	D	D1	D2	H	H3	Prix
06160-206	B	grenaillée	6	32	12	20	10	1,79 €
06160-208	B	grenaillée	8	40	14	25	14	2,48 €
06160-210	B	grenaillée	10	50	18	32	20	3,25 €
06160-212	B	grenaillée	12	63	20	40	25	4,39 €
06160-216	B	grenaillée	16	80	25	50	30	7,18 €
06160-220	B	grenaillée	20	100	32	63	38	13,92 €

Écrous croisillon en fonte grise DIN 6335, forme C, trou borgne

plus d'infos

Dessins

Écrous croisillon en fonte grise DIN 6335, forme C, trou borgne

Sélection/filtre d'articles

Référence	Forme	Finition 1	D	D1	D2	H	H3	T	T1	Prix
06160-306	C	grenaillée	6	32	12	20	10	12	15	1,79 €
06160-308	C	grenaillée	8	40	14	25	14	15	18	2,48 €
06160-310	C	grenaillée	10	50	18	32	20	18	21	3,25 €
06160-312	C	grenaillée	12	63	20	40	25	22	25	4,39 €
06160-316	C	grenaillée	16	80	25	50	30	28	32	7,18 €
06160-320	C	grenaillée	20	100	32	63	38	36	40	13,92 €

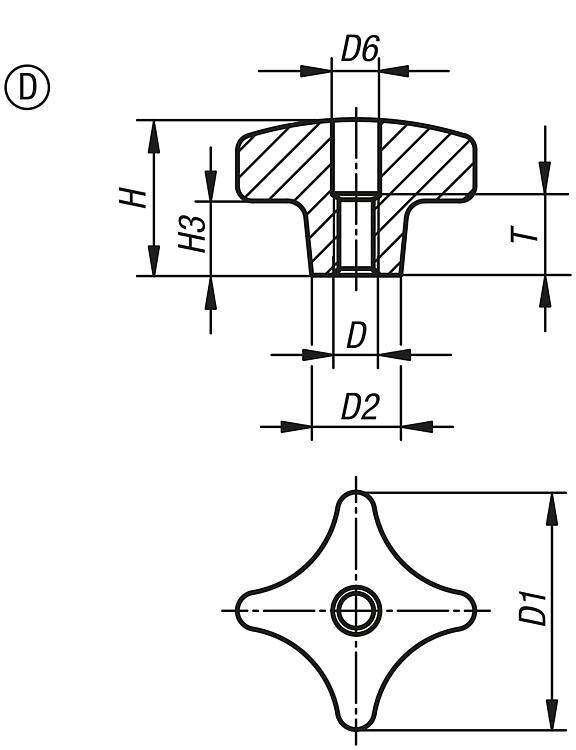

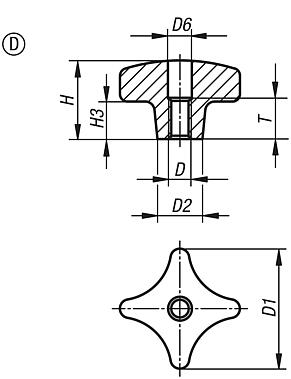

Écrous croisillon en fonte grise, DIN 6335, forme D, trou taraudé

plus d'infos

Dessins

Écrous croisillon en fonte grise, DIN 6335, forme D, trou taraudé

Sélection/filtre d'articles

Référence	Forme	Finition 1	D	D1	D2	D6	H	H3	T	Prix
06160-406	D	grenaillée	M6	32	12	6,4	20	10	10	1,79 €
06160-408	D	grenaillée	M8	40	14	8,4	25	14	13	2,48 €
06160-410	D	grenaillée	M10	50	18	10,5	32	20	16	3,25 €
06160-412	D	grenaillée	M12	63	20	13	40	25	20	4,39 €
06160-416	D	grenaillée	M16	80	25	17	50	30	20	7,18 €
06160-420	D	grenaillée	M20	100	32	21	63	38	25	13,92 €

Écrous croisillon en fonte grise, DIN 6335, forme E, trou borgne taraudé

plus d'infos

Dessins

Écrous croisillon en fonte grise, DIN 6335, forme E, trou borgne taraudé

Sélection/filtre d'articles

Référence	Forme	Finition 1	D	D1	D2	H	H3	T	T1	Prix
06160-506	E	grenaillée	M6	32	12	20	10	12	15	1,79 €
06160-508	E	grenaillée	M8	40	14	25	14	15	18	2,48 €
06160-510	E	grenaillée	M10	50	18	32	20	18	21	3,25 €
06160-512	E	grenaillée	M12	63	20	40	25	22	25	4,39 €
06160-516	E	grenaillée	M16	80	25	50	30	28	32	7,18 €
06160-520	E	grenaillée	M20	100	32	63	38	36	40	13,92 €

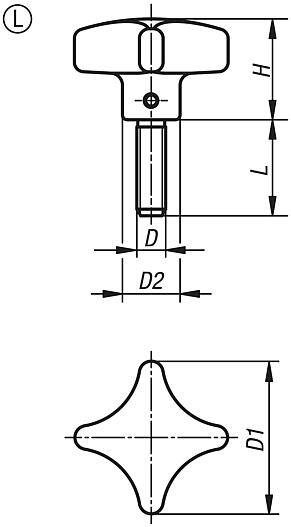

Écrous croisillon en fonte grise, DIN 6335, forme L, avec filetage

plus d'infos

Dessins

Écrous croisillon en fonte grise, DIN 6335, forme L, avec filetage

Sélection/filtre d'articles

Référence	Forme	Finition 1	D	D1	D2	H	L	Prix
06160-606X15	L	grenaillée	M6	32	12	20	15	6,65 €
06160-606X20	L	grenaillée	M6	32	12	20	20	6,72 €
06160-606X25	L	grenaillée	M6	32	12	20	25	6,74 €
06160-606X30	L	grenaillée	M6	32	12	20	30	6,77 €
06160-606X40	L	grenaillée	M6	32	12	20	40	6,90 €
06160-606X50	L	grenaillée	M6	32	12	20	50	6,97 €
06160-608X20	L	grenaillée	M8	40	14	25	20	7,38 €
06160-608X25	L	grenaillée	M8	40	14	25	25	7,59 €
06160-608X30	L	grenaillée	M8	40	14	25	30	7,61 €
06160-608X40	L	grenaillée	M8	40	14	25	40	7,66 €
06160-608X50	L	grenaillée	M8	40	14	25	50	7,75 €
06160-610X20	L	grenaillée	M10	50	18	32	20	9,87 €
06160-610X25	L	grenaillée	M10	50	18	32	25	9,89 €
06160-610X30	L	grenaillée	M10	50	18	32	30	9,95 €
06160-610X40	L	grenaillée	M10	50	18	32	40	10,04 €
06160-610X50	L	grenaillée	M10	50	18	32	50	10,10 €
06160-612X20	L	grenaillée	M12	63	20	40	20	10,30 €
06160-612X30	L	grenaillée	M12	63	20	40	30	10,35 €
06160-612X40	L	grenaillée	M12	63	20	40	40	10,53 €
06160-612X50	L	grenaillée	M12	63	20	40	50	10,63 €
