        Crochet de bridage

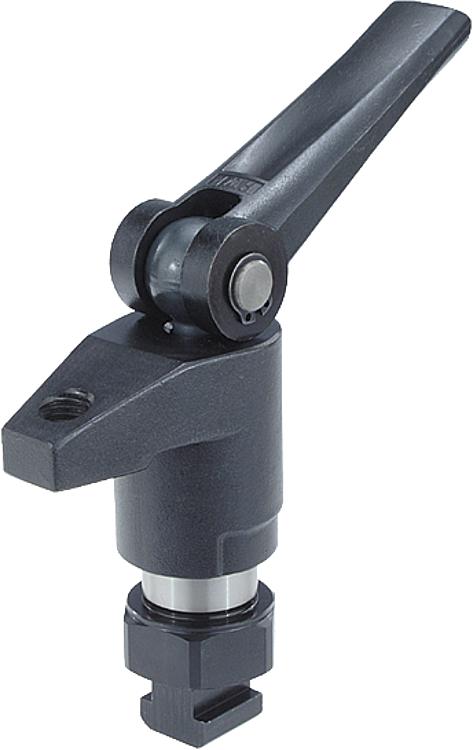

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Cémenté et trempé, bruni et rectifié.Nota :La hauteur de serrage peut être augmentée à l’aide d’entretoises 04378, ou diminuée, pour les modèles 04620-12 à 04620-14, à l’aide de supports à bille oscillante 02000.
Nos crochets de bridage présentent les avantages suivants :
- Serrage manuel rapide à l'aide de la vis et de l'excentrique hélicoïdal.
- Changement d'outils rapide et aisé, grâce au pivotement du crochet.
- Construction compacte, encombrement réduit.
- Adaptation simple à de grandes hauteurs de serrage, à l'aide d'entretoises 04378.

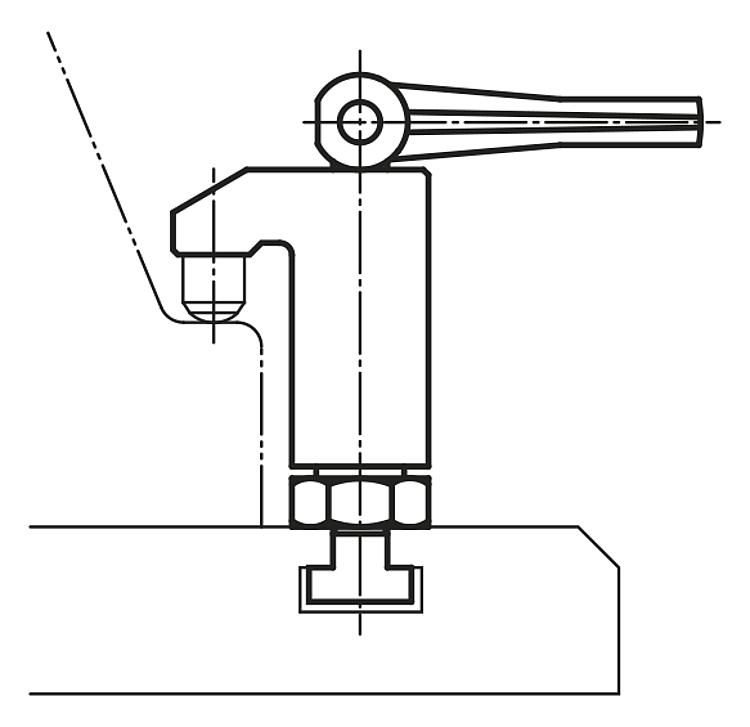

Les crochets de bridage se fixent de deux manières :
1) Dans une rainure.
2) A l'aide d'une tige filetée M12 directement sur la plaque, p.ex. dans un dispositif de serrage standard.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 04620 Crochet de bridage

223 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Type de forme	Hauteur de serrage max. H1	Hauteur de serrage min. H2	H3	H4	Prix
04620-11	A	avec levier excentrique	30	25	15	54-59	240,20 €
04620-12	C	avec levier excentrique et filetage	70	50	15	73-93	300,84 €
04620-13	C	avec levier excentrique et filetage	98	68	15	91-121	300,84 €
04620-14	C	avec levier excentrique et filetage	135	95	22	118-158	310,35 €
04620-21	B	avec vis de serrage	30	25	15	54-59	174,25 €
04620-22	D	avec vis de serrage et filetage	70	50	15	73-93	226,25 €
04620-23	D	avec vis de serrage et filetage	98	68	15	91-121	226,25 €
04620-24	D	avec vis de serrage et filetage	135	95	22	118-158	235,15 €
