04400Vérin à tirer avec levier |
retour |
|

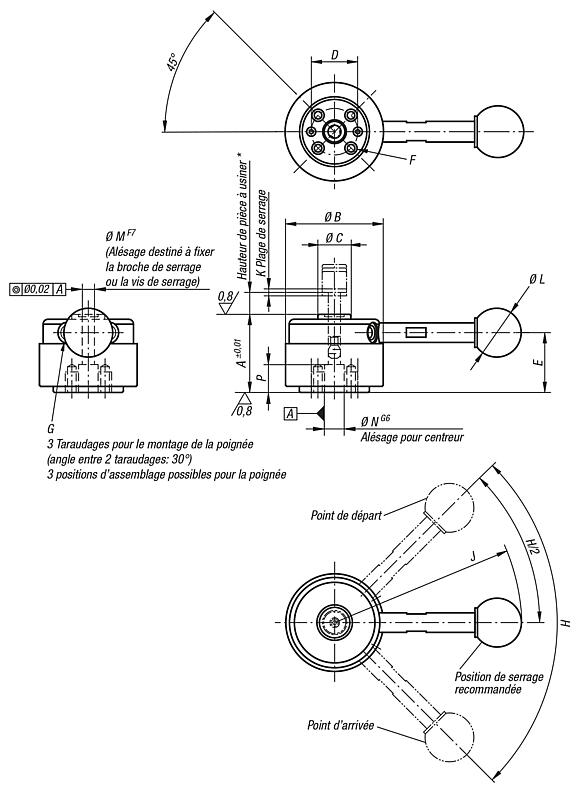

Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Boîtier et came en acier à outils.
Poignée en acier de traitement.
Boule en plastique thermodurcissable PF 31.Finition :Boîtier et came trempés et brunis.
Poignée brunie.
Boule, noir.Nota :* Epaisseur max. de pièce à usiner : voir broche de serrage 04400 (mesure C).
** Force manuelle admissible pour la poignée.Accessoires :Poignée standard 06355.
Poignée à visser dynamométrique 06357.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Finition 1 | A | B | C | D | E | F | G | H | J | K | L | M | N | P | Force
de serrage
N | Tolérance recommandée
pour l'épaisseur
des pièces à usiner | Force
manuelle
FH (N) | Force de
retenue
N | CAO | Acc. | Prix | Commander |
|---|
| 04400-324000 | sans poignée | 32 | 40 | 13,5 | 18 | 24,5 | M4x8 | M5 | 90° | - | 1,5 | - | 5 | 8 | 10 | 900 | ±0,3* | 150** | 2000 |  |  | 252,09 € | | | 04400-324001 | avec poignée | 32 | 40 | 13,5 | 18 | 24,5 | M4x8 | M5 | 90° | 76,5 | 1,5 | 20 | 5 | 8 | 10 | 900 | ±0,3* | 150** | 2000 | | | 267,55 € | | | 04400-405000 | sans poignée | 40 | 50 | 18 | 25 | 30,7 | M6x9 | M6 | 110° | - | 2 | - | 8 | 12 | 13 | 2500 | ±0,5* | 200** | 5500 | | | 280,62 € | | | 04400-405001 | avec poignée | 40 | 50 | 18 | 25 | 30,7 | M6x9 | M6 | 110° | 111,5 | 2 | 25 | 8 | 12 | 13 | 2500 | ±0,5* | 200** | 5500 | | | 298,46 € | |
