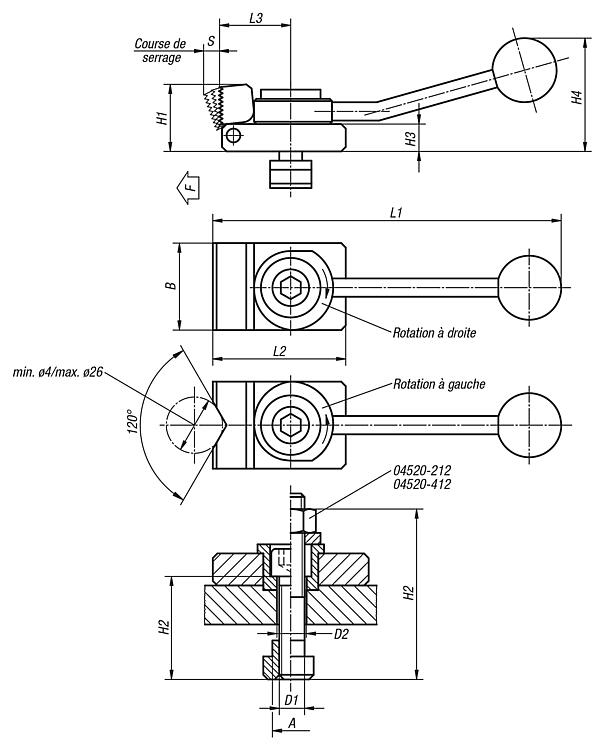

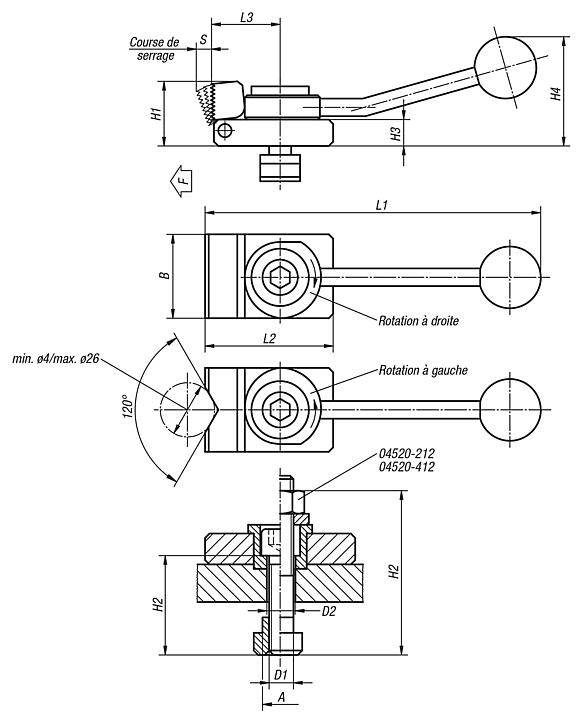

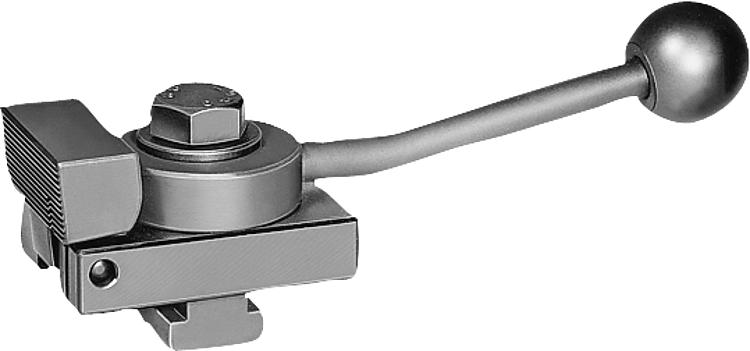

04520Crampon plaqueur à levier |
retour |
|
|

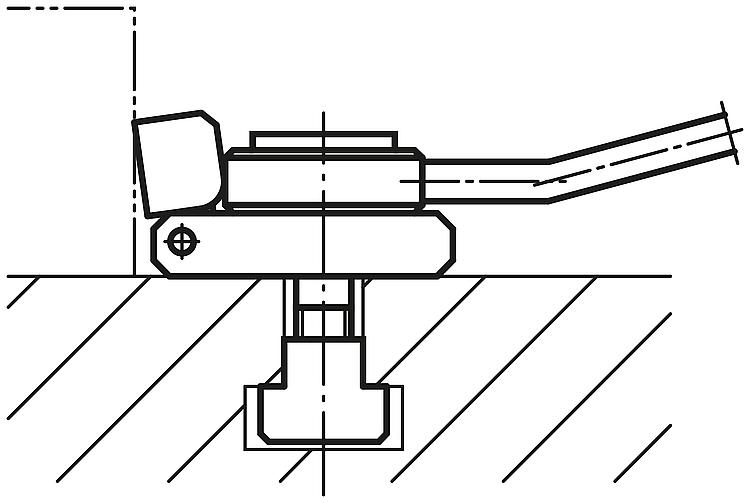

DescriptionMatière :Acier.Finition :Cémenté et bruni. Nota :Le crampon plaqueur à levier permet de serrer rapidement une pièce à usiner. La faible hauteur permet de rendre la pièce à usiner plus accessible et évite souvent la réalisation d´un montage spécifique. Lors du desserage, un ressort rappelle le mors automatiquement.
Le support universel 02395 permet également de mettre les crampons plaqueurs à came à la position souhaitée transversalement par rapport à la rainure en T.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

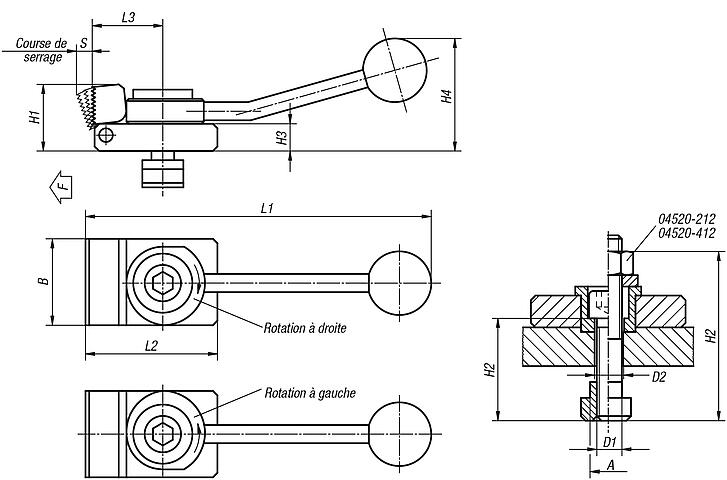

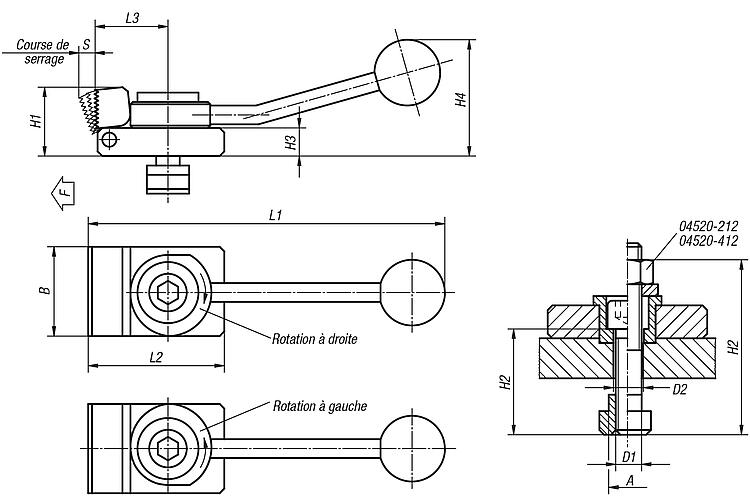

Crampon plaqueur à came Mâchoires de serrage égales |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Finition 1 | Finition 2 | Cote de
la rainure
A | D1 | D2 | L1 | L2 | L3 | B | H1 | H2 | H3 | H4 | S | F
max. kN
| CAO | Acc. | Prix | Commander |
|---|
| 04520-110X1 | gauche | mors plan | 10 | M8 | 8,4 | 132 | 50 | 32 | 32 | 20 | 30 | 8 | 40 | 3 | 3,5 |  | | 158,76 € | | | 04520-310X1 | droite | mors plan | 10 | M8 | 8,4 | 132 | 50 | 32 | 32 | 20 | 30 | 8 | 40 | 3 | 3,5 | | | 158,76 € | | | 04520-112X1 | gauche | mors plan | 12 | M8 | 8,4 | 132 | 50 | 32 | 32 | 20 | 30 | 8 | 40 | 3 | 3,5 | | | 158,76 € | | | 04520-312X1 | droite | mors plan | 12 | M8 | 8,4 | 132 | 50 | 32 | 32 | 20 | 30 | 8 | 40 | 3 | 3,5 | | | 159,24 € | | | 04520-212X1 | gauche | mors plan | 12 | M12 | 12,5 | 190 | 72 | 40 | 48 | 38 | 60 | 16 | 62 | 4 | 7 | | | 190,12 € | | | 04520-412X1 | droite | mors plan | 12 | M12 | 12,5 | 190 | 72 | 40 | 48 | 38 | 60 | 16 | 62 | 4 | 7 | | | 190,12 € | | | 04520-314X1 | droite | mors plan | 14 | M8 | 8,4 | 132 | 50 | 32 | 32 | 20 | 30 | 8 | 40 | 3 | 3,5 | | | 159,53 € | | | 04520-114X1 | gauche | mors plan | 14 | M8 | 8,4 | 132 | 50 | 32 | 32 | 20 | 30 | 8 | 40 | 3 | 3,5 | | | 159,53 € | | | 04520-214X1 | gauche | mors plan | 14 | M12 | 12,5 | 190 | 72 | 40 | 48 | 38 | 40 | 16 | 62 | 4 | 7 | | | 185,54 € | | | 04520-414X1 | droite | mors plan | 14 | M12 | 12,5 | 190 | 72 | 40 | 48 | 38 | 40 | 16 | 62 | 4 | 7 | | | 185,54 € | | | 04520-416X1 | droite | mors plan | 16 | M12 | 12,5 | 190 | 72 | 40 | 48 | 38 | 40 | 16 | 62 | 4 | 7 | | | 186,52 € | | | 04520-216X1 | gauche | mors plan | 16 | M12 | 12,5 | 190 | 72 | 40 | 48 | 38 | 40 | 16 | 62 | 4 | 7 | | | 186,52 € | | | 04520-218X1 | gauche | mors plan | 18 | M12 | 12,5 | 190 | 72 | 40 | 48 | 38 | 40 | 16 | 62 | 4 | 7 | | | 187,20 € | | | 04520-418X1 | droite | mors plan | 18 | M12 | 12,5 | 190 | 72 | 40 | 48 | 38 | 40 | 16 | 62 | 4 | 7 | | | 187,20 € | |
|

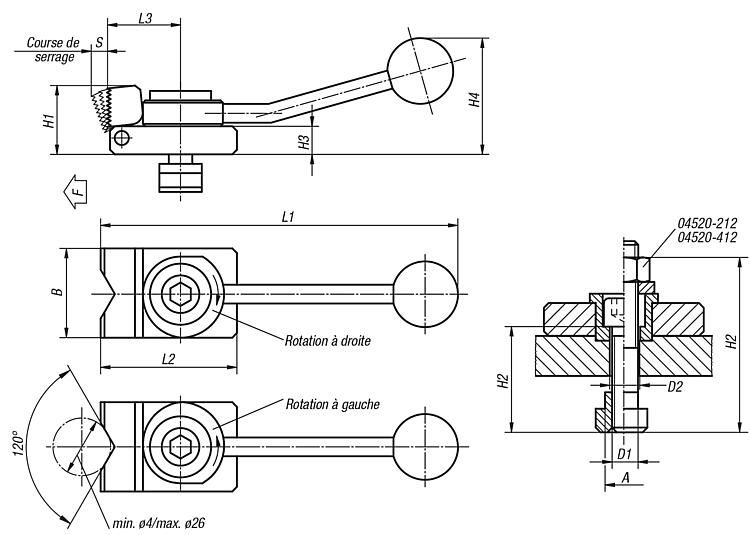

Crampon plaqueur à came Mâchoire de serrage en V |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Finition 1 | Finition 2 | Cote de
la rainure
A | D1 | D2 | L1 | L2 | L3 | B | H1 | H2 | H3 | H4 | S | F
max. kN
| CAO | Acc. | Prix | Commander |
|---|
| 04520-110X2 | gauche | mors en vé | 10 | M8 | 8,4 | 132 | 50 | 32 | 32 | 20 | 30 | 8 | 40 | 3 | 3,5 | | | 158,76 € | | | 04520-310X2 | droite | mors en vé | 10 | M8 | 8,4 | 132 | 50 | 32 | 32 | 20 | 30 | 8 | 40 | 3 | 3,5 | | | 158,76 € | | | 04520-112X2 | gauche | mors en vé | 12 | M8 | 8,4 | 132 | 50 | 32 | 32 | 20 | 30 | 8 | 40 | 3 | 3,5 | | | 159,24 € | | | 04520-312X2 | droite | mors en vé | 12 | M8 | 8,4 | 132 | 50 | 32 | 32 | 20 | 30 | 8 | 40 | 3 | 3,5 | | | 159,24 € | | | 04520-212X2 | gauche | mors en vé | 12 | M12 | 12,5 | 190 | 72 | 40 | 48 | 38 | 60 | 16 | 62 | 4 | 7 | | | 190,12 € | | | 04520-412X2 | droite | mors en vé | 12 | M12 | 12,5 | 190 | 72 | 40 | 48 | 38 | 60 | 16 | 62 | 4 | 7 | | | 190,12 € | | | 04520-314X2 | droite | mors en vé | 14 | M8 | 8,4 | 132 | 50 | 32 | 32 | 20 | 30 | 8 | 40 | 3 | 3,5 | | | 159,53 € | | | 04520-114X2 | gauche | mors en vé | 14 | M8 | 8,4 | 132 | 50 | 32 | 32 | 20 | 30 | 8 | 40 | 3 | 3,5 | | | 159,53 € | | | 04520-214X2 | gauche | mors en vé | 14 | M12 | 12,5 | 190 | 72 | 40 | 48 | 38 | 40 | 16 | 62 | 4 | 7 | | | 185,54 € | | | 04520-414X2 | droite | mors en vé | 14 | M12 | 12,5 | 190 | 72 | 40 | 48 | 38 | 40 | 16 | 62 | 4 | 7 | | | 185,54 € | | | 04520-416X2 | droite | mors en vé | 16 | M12 | 12,5 | 190 | 72 | 40 | 48 | 38 | 40 | 16 | 62 | 4 | 7 | | | 186,52 € | | | 04520-216X2 | gauche | mors en vé | 16 | M12 | 12,5 | 190 | 72 | 40 | 48 | 38 | 40 | 16 | 62 | 4 | 7 | | | 186,52 € | | | 04520-218X2 | gauche | mors en vé | 18 | M12 | 12,5 | 190 | 72 | 40 | 48 | 38 | 40 | 16 | 62 | 4 | 7 | | | 187,20 € | | | 04520-418X2 | droite | mors en vé | 18 | M12 | 12,5 | 190 | 72 | 40 | 48 | 38 | 40 | 16 | 62 | 4 | 7 | | | 187,20 € | |
|
