04516Crampon plaqueur à came |
retour |
|
|

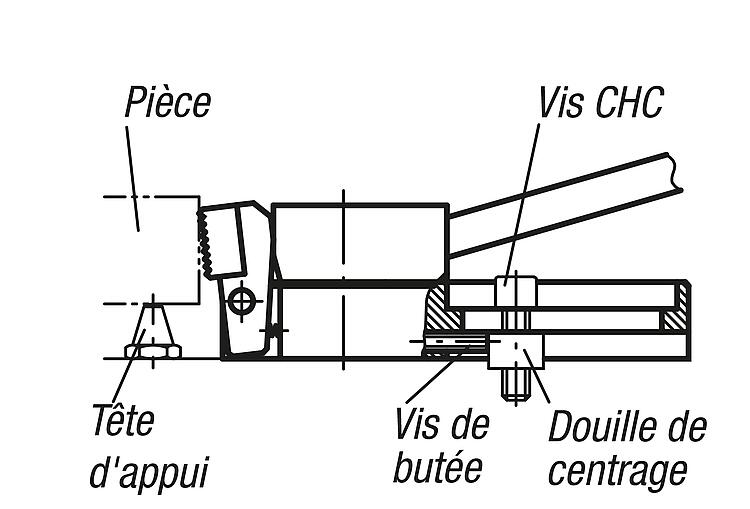

DescriptionMatière :Acier.Finition :Cémenté et bruni. Nota :Le crampon plaqueur à came est un élément de serrage rapide, permettant de serrer les pièces à usiner par l’action du levier à came. Le crampon plaqueur à came se positionne et se fixe à l’aide de la douille de centrage et de la vis de butée (voir schéma).
La vis de butée permet après réglage d’empêcher le recul du crampon en reportant les efforts de serrage directement sur la douille de centrage.
Pour réf. 04516-006010, 04516-006015, 04516-006030 et 04516-006035 : Exécution en 2 inserts ronds en carbure.Force de serrage :04516-006... = 3800 N
04516-010... = 7200 N TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | Finition 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=Force
de serrage
N | CAO | Acc. | Prix | Commander |
|---|
| 04516-006005 | A | droite | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 |  | | 149,99 € | | | 04516-010005 | A | droite | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 71 | 35 | 31,5 | 143 | 7200 | | | 214,56 € | | | 04516-006025 | A | gauche | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 149,99 € | | | 04516-010025 | A | gauche | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 71 | 35 | 31,5 | 143 | 7200 | | | 214,56 € | |
|
Sélection/filtre d'articles |
|

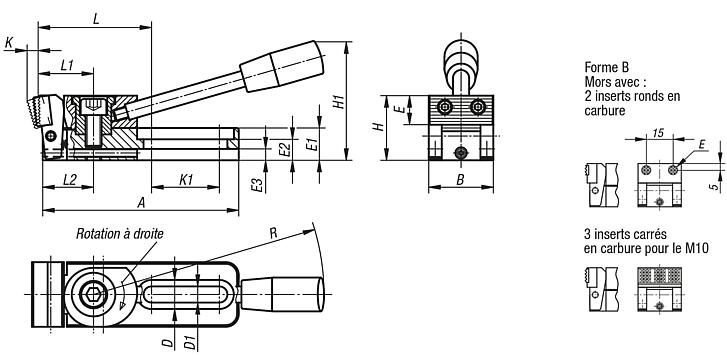

| Référence | Forme | Finition 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=Force
de serrage
N | CAO | Acc. | Prix | Commander |
|---|
| 04516-006010 | B | droite | 78 | 25 | 12 | 6,2 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 150,17 € | | | 04516-010010 | B | droite | 121,5 | 40 | 18 | 10,2 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 245,92 € | | | 04516-006030 | B | gauche | 78 | 25 | 12 | 6,2 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 150,17 € | | | 04516-010030 | B | gauche | 121,5 | 40 | 18 | 10,2 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 245,92 € | |
|
Sélection/filtre d'articles |
|

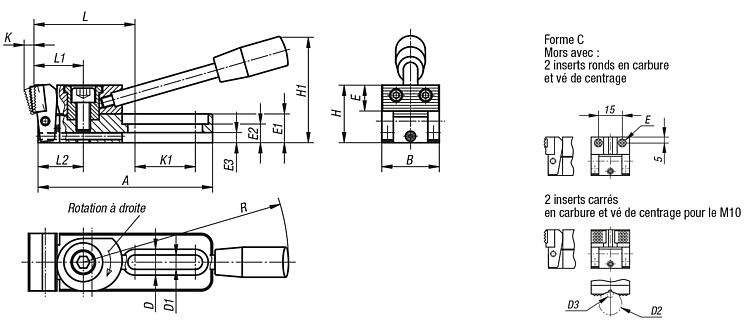

| Référence | Forme | Finition 1 | A | B | D
| D1 | D2
max. | D3
min. | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=Force
de serrage
N | CAO | Acc. | Prix | Commander |
|---|
| 04516-006015 | C | droite | 78 | 25 | 12 | 6,2 | 9,5 | 2,5 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 155,26 € | | | 04516-010015 | C | droite | 121,5 | 40 | 18 | 10,2 | 27 | 4,5 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 244,18 € | | | 04516-006035 | C | gauche | 78 | 25 | 12 | 6,2 | 9,5 | 2,5 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 155,03 € | | | 04516-010035 | C | gauche | 121,5 | 40 | 18 | 10,2 | 27 | 4,5 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 244,18 € | |
|
Sélection/filtre d'articles |
|

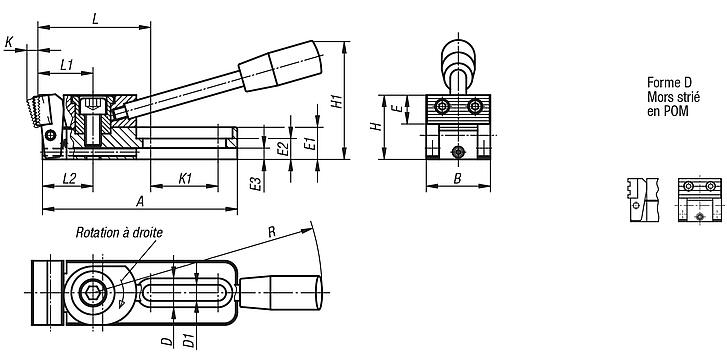

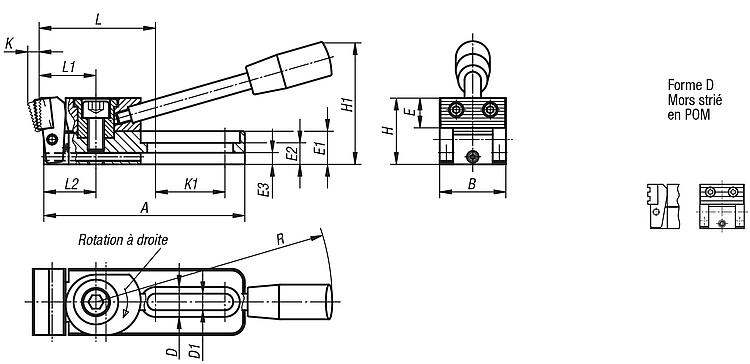

| Référence | Forme | Finition 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=Force
de serrage
N | CAO | Acc. | Prix | Commander |
|---|
| 04516-006020 | D | droite | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 150,17 € | | | 04516-010020 | D | droite | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 70,5 | 35 | 31,5 | 143 | 7200 | | | 216,28 € | | | 04516-006040 | D | gauche | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 152,95 € | | | 04516-010040 | D | gauche | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 70,5 | 35 | 31,5 | 143 | 7200 | | | 216,28 € | |
|
