Vérin de bridage à guidage de précision

04380

Vérin de bridage à guidage de précision

Produits
- Vue d'ensemble des produits
  - Système flexible de pièces standardisées
    - Brides Outils de serrage
      - Bridages pivotants, crochets de serrage
        Vérin de bridage à guidage de précision

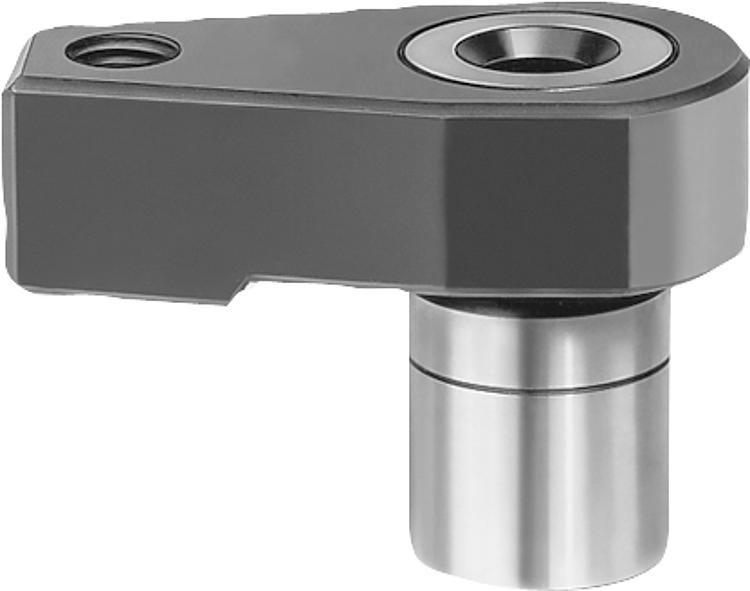

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Cémenté et trempé, bruni et rectifié.Nota :Le vérin de bridage à guidage de précision s'utilise comme élément de serrage dans les montages dédiés. Un alésage ajusté H7 doit être réalisé dans la base. La profondeur de l'alésage est en fonction de la hauteur de la pièce à brider. Pour contrer la force opposée il faut positionner une butée droite, cylindrique ou en vé à l'arrière de la tête du vérin (rayon 22). Le serrage s'effectue au moyen d‘une vis à tête hexagonale, DIN 933.Caractéristiques :

RoHS

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 04380 Vérin de bridage à guidage de précision

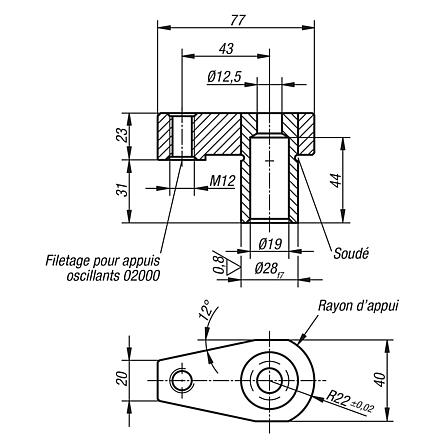

Dessins

Vérin de bridage à guidage de précision

Sélection/filtre d'articles

Référence	Dimensions	CAO	Acc.	Prix	Commander
04380-00	voir schéma			204,69 €
