04366Ensemble de bridage pivotant |
retour |
|
|
DescriptionMatière :Acier de traitement.
Boule: plastique.Finition :Traité et bruni.
Boule : plastique thermodurcissable PF 31, noir.Nota :* Force manuelle admissible pour la poignée.Accessoires :Poignée standard 06355.
Poignée à visser dynamométrique 06357.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Dispositif de serrage pivotant, exécution à gauche |
plus d'infos |
Sélection/filtre d'articles |
|

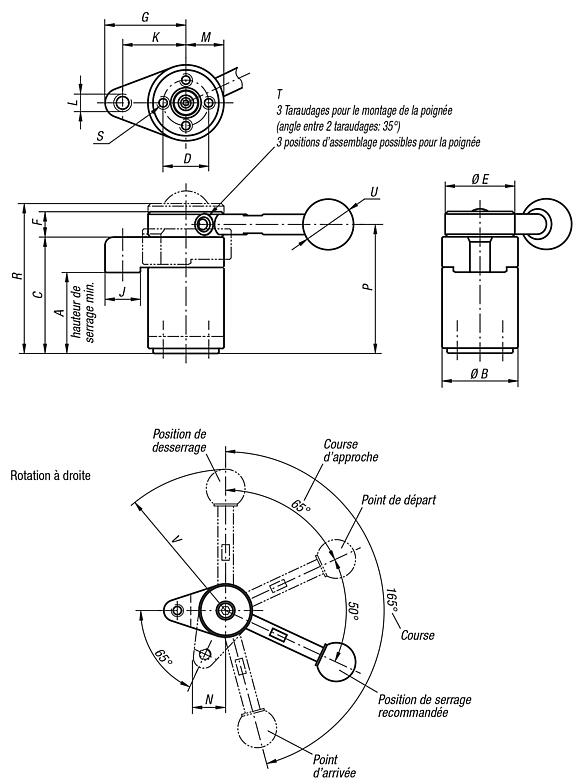

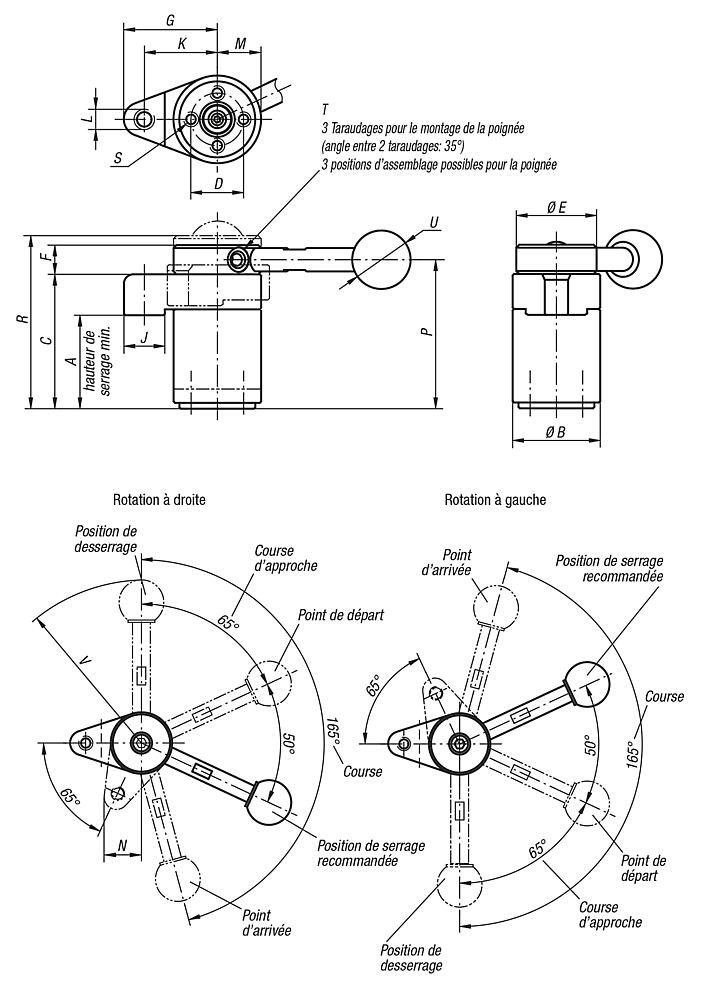

| Référence | Finition 1 | Poignée | A
min. | A
max. | B | C | D | E | F | G | J | K | L | M | N | P | R | S | T | U | V | F=Force
de serrage
N | Force
manuelle
FH (N) | CAO | Acc. | Prix | Commander |
|---|
| 04366-003232 | gauche | sans poignée | 31,4 | 32,6 | 30 | 46 | 18 | 30 | 10 | 32 | 14 | 25 | M6 | 15 | 17 | 51 | 57,5 | M4x8 | M5 | - | - | 800 | 150* |  |  | 250,90 € | | | 04366-004540 | gauche | sans poignée | 44,1 | 45,9 | 40 | 63 | 25 | 38 | 13 | 40 | 16 | 32 | M8 | 20 | 22,5 | 69,5 | 78,1 | M6x12 | M6 | - | - | 1200 | 200* | | | 325,82 € | | | 04366-013232 | gauche | avec poignée | 31,4 | 32,6 | 30 | 46 | 18 | 30 | 10 | 32 | 14 | 25 | M6 | 15 | 17 | 51 | 57,5 | M4x8 | M5 | 20 | 73 | 800 | 150* | | | 267,55 € | | | 04366-014540 | gauche | avec poignée | 44,1 | 45,9 | 40 | 63 | 25 | 38 | 13 | 40 | 16 | 32 | M8 | 20 | 22,5 | 69,5 | 78,1 | M6x12 | M6 | 25 | 107 | 1200 | 200* | | | 344,84 € | |
|
Dispositif de serrage pivotant, exécution à droite |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Finition 1 | Poignée | A
min. | A
max. | B | C | D | E | F | G | J | K | L | M | N | P | R | S | T | U | V | F=Force
de serrage
N | Force
manuelle
FH (N) | CAO | Acc. | Prix | Commander |
|---|
| 04366-103232 | droite | sans poignée | 31,4 | 32,6 | 30 | 46 | 18 | 30 | 10 | 32 | 14 | 25 | M6 | 15 | 17 | 51 | 57,5 | M4x8 | M5 | - | - | 800 | 150* | | | 250,90 € | | | 04366-104540 | droite | sans poignée | 44,1 | 45,9 | 40 | 63 | 25 | 38 | 13 | 40 | 16 | 32 | M8 | 20 | 22,5 | 69,5 | 78,1 | M6x12 | M6 | - | - | 1200 | 200* | | | 325,82 € | | | 04366-113232 | droite | avec poignée | 31,4 | 32,6 | 30 | 46 | 18 | 30 | 10 | 32 | 14 | 25 | M6 | 15 | 17 | 51 | 57,5 | M4x8 | M5 | 20 | 73 | 800 | 150* | | | 267,55 € | | | 04366-114540 | droite | avec poignée | 44,1 | 45,9 | 40 | 63 | 25 | 38 | 13 | 40 | 16 | 32 | M8 | 20 | 22,5 | 69,5 | 78,1 | M6x12 | M6 | 25 | 107 | 1200 | 200* | | | 344,84 € | |
|
