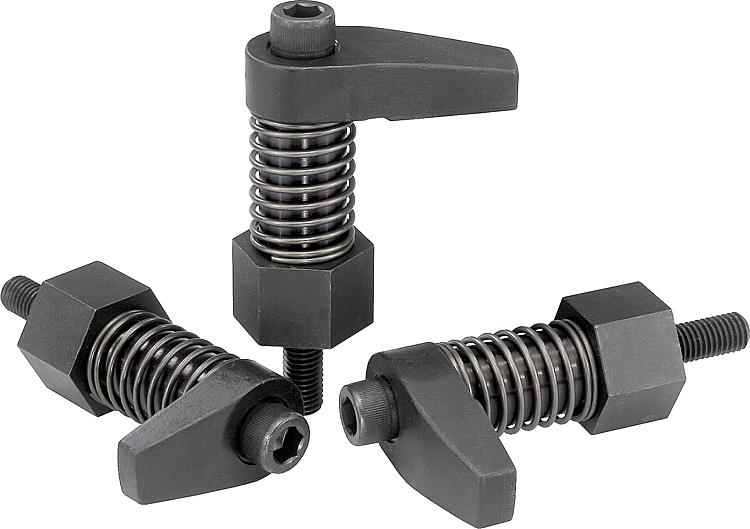

        Vérin de bridage à embase

Description de l'article/illustrations du produit

DescriptionMatière :Vérin de bridage et logement : acier traité.Finition :Bruni.Nota :Les vérins de bridage à embase se vissent directement dans les trous taraudés et ne nécessitent pas de lamage.
Eléments d’adaptation en hauteur assortis : voir entretoise 04378.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 04373 Vérin de bridage à embase

202 kB

Dessins

Sélection/filtre d'articles

Référence	D	D1	H Plage de serrage	H1	H2	H3	H4	H5	B	C	R	SW	Couple de serrage max. Nm	F max. kN	Prix
04373-08020	22	M8	35-45	6	14	2	7	19	10	25	20	22	20	7,9	63,34 €
04373-08025	22	M8	35-45	6	14	2	7	19	10	25	25	22	20	7,3	63,78 €
04373-08030	22	M8	35-45	6	14	2	7	19	10	25	30	22	20	6,7	64,88 €
04373-08120	22	M8	45-55	16	14	2	7	19	10	25	20	22	20	7,9	64,88 €
04373-08125	22	M8	45-55	16	14	2	7	19	10	25	25	22	20	7,3	65,46 €
04373-08130	22	M8	45-55	16	14	2	7	19	10	25	30	22	20	6,7	66,08 €
04373-12040	32	M12	50-65	10	27	11	10	30	18	40	40	36	45	13,5	76,23 €
04373-12050	32	M12	50-65	10	29	11	12	30	18	40	50	36	45	12,6	79,53 €
04373-12060	32	M12	50-65	10	29	11	12	30	18	40	60	36	45	11,7	81,64 €
04373-12140	32	M12	65-80	25	27	11	10	30	18	40	40	36	45	13,5	85,22 €
04373-12150	32	M12	65-80	25	29	11	12	30	18	40	50	36	45	12,6	89,73 €
04373-12160	32	M12	65-80	25	29	11	12	30	18	40	60	36	45	11,7	91,47 €
04373-16040	36	M16	50-65	10	36	15	15	30	22	40	40	36	60	13,4	92,81 €
04373-16050	36	M16	50-65	10	36	15	15	30	22	40	50	36	60	12,4	100,11 €
04373-16060	36	M16	50-65	10	36	15	15	30	22	40	60	36	60	12	105,70 €
04373-16140	36	M16	65-80	25	36	15	15	30	22	40	40	36	60	13,4	95,58 €
04373-16150	36	M16	65-80	25	36	15	15	30	22	40	50	36	60	12,4	102,90 €
04373-16160	36	M16	65-80	25	36	15	15	30	22	40	60	36	60	12	108,49 €
