02008Support réglable à bille oscillante avec joint torique et... |
retour |
|
|
DescriptionMatière :Corps : acier de traitement.
Bille :
Formes C, F : acier à outils.
Forme K : POM.
Forme O : acier inoxydable avec surface diamantée.
Forme P : acier inoxydable avec surface polyuréthane.Finition :Corps : traité et bruni.
Bille :
Formes C, F : trempé, bruni.
Forme K : bille en POM, blanc.
Forme O : surface comparable à un grain abrasif 100.
Forme P : polyuréthane, dureté 60° Shore.Nota :Les supports à bille oscillante servent de butées et d’appuis. Ils peuvent également s’intégrer dans des éléments de serrage ou d’appui standard.
Bille : protection anti-retournement intégrée
Forme 0: la surface diamantée abrasive est agrégée fortement à la bille. Elle est parfaitement adaptée pour le positionnement d'applications lisses ou glissantes avec un minimum de pression d'appui. Les particules diamantées transmettant des efforts élevés sur une très petite surface avec une déformation minimale de la surface. La surface diamantée offre une résistance à l'usure exceptionnelle.
Forme P : la surface polyuréthane est fermement vulcanisée sur la bille. Elle est résistante à l'abrasion et ne déteint pas. Elle offre une protection optimale contre les détériorations de surfaces sensibles. La surface perlée autorise des forces de maintien élevées tout en laissant pénétrer l'air, de manière à éviter tout effet de ventouse entre la surface de contact et le support à bille oscillant.Avantages :Le joint torique intégré maintient la bille et protège le support contre les impuretés et les corps étrangers.
Cela permet de garantir un fonctionnement optimal.

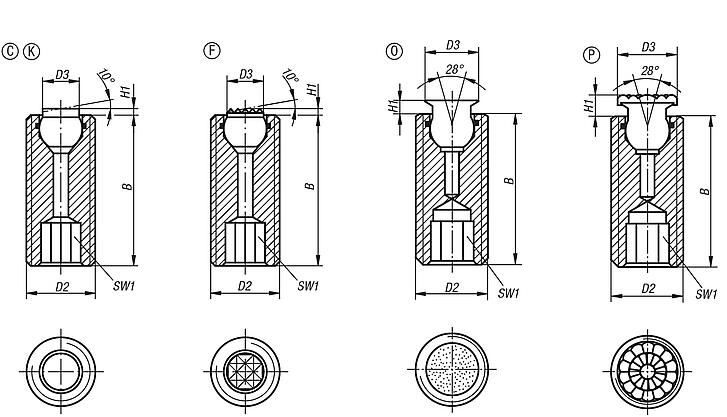

Positionnement et réglage facilités par le corps fileté et le six pans creux.Indication de dessin :Forme C : bille en acier avec plat, lisse
Forme F : bille en acier avec plat, strié
Forme K : bille en POM avec plat, lisse
Forme O : bille en Inox avec revêtement diamanté
Forme P : bille en Inox avec revêtement en polyuréthane TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

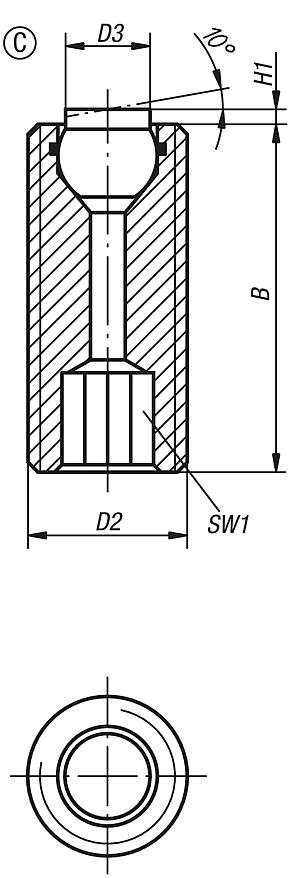

Supports à bille oscillante réglables, avec joint torique intégré et embase à six pans creux, forme C, bille en acier avec plat, lisse |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | B | D2 | D3 | H1 | SW1 | Ø bille | Charge
max. en kN (contraintes
statiques uniquement) | CAO | Acc. | Prix | Commander |
|---|
| 02008-112X025 | C | 25 | M12 | 6 | 1,5 | 6 | 7 | 15 |  | | 42,41 € | | | 02008-112X035 | C | 35 | M12 | 6 | 1,5 | 6 | 7 | 15 | | | 42,78 € | | | 02008-112X050 | C | 50 | M12 | 6 | 1,5 | 6 | 7 | 15 | | | 43,33 € | | | 02008-116X025 | C | 25 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | 46,31 € | | | 02008-116X035 | C | 35 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | 46,66 € | | | 02008-116X050 | C | 50 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | 47,56 € | |
|

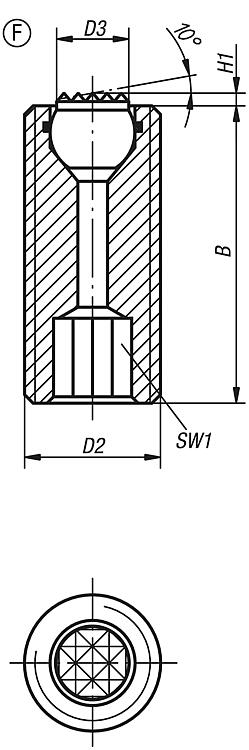

Supports à bille oscillante réglables, avec joint torique intégré et embase à six pans creux, forme F, bille en acier avec plat, strié |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | B | D2 | D3 | H1 | SW1 | Ø bille | Charge
max. en kN (contraintes
statiques uniquement) | CAO | Acc. | Prix | Commander |
|---|
| 02008-312X025 | F | 25 | M12 | 6 | 1,5 | 6 | 7 | 15 | | | 44,39 € | | | 02008-312X035 | F | 35 | M12 | 6 | 1,5 | 6 | 7 | 15 | | | 45,08 € | | | 02008-312X050 | F | 50 | M12 | 6 | 1,5 | 6 | 7 | 15 | | | 45,62 € | | | 02008-316X025 | F | 25 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | 48,97 € | | | 02008-316X035 | F | 35 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | 49,31 € | | | 02008-316X050 | F | 50 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | 50,16 € | |
|

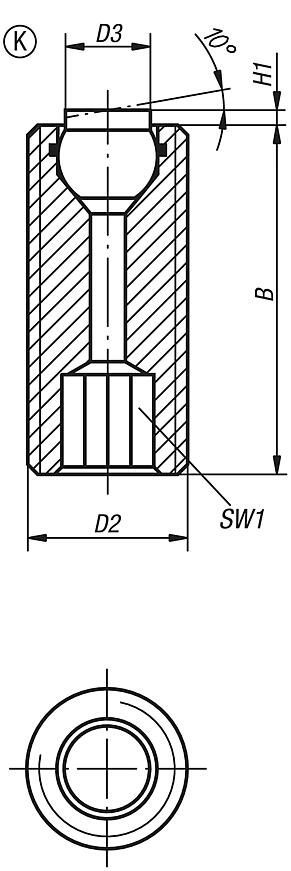

Supports à bille oscillante réglables, avec joint torique intégré et embase à six pans creux, forme K, bille en POM avec plat, lisse |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | B | D2 | D3 | H1 | SW1 | Ø bille | Charge
max. en kN (contraintes
statiques uniquement) | CAO | Acc. | Prix | Commander |
|---|
| 02008-712X025 | K | 25 | M12 | 6 | 1,5 | 6 | 7 | 2 | | | 41,04 € | | | 02008-712X035 | K | 35 | M12 | 6 | 1,5 | 6 | 7 | 2 | | | 41,38 € | | | 02008-712X050 | K | 50 | M12 | 6 | 1,5 | 6 | 7 | 2 | | | 41,92 € | | | 02008-716X025 | K | 25 | M16 | 8,5 | 1,5 | 8 | 10 | 4 | | | 44,39 € | | | 02008-716X035 | K | 35 | M16 | 8,5 | 1,5 | 8 | 10 | 4 | | | 44,90 € | | | 02008-716X050 | K | 50 | M16 | 8,5 | 1,5 | 8 | 10 | 4 | | | 45,62 € | |
|

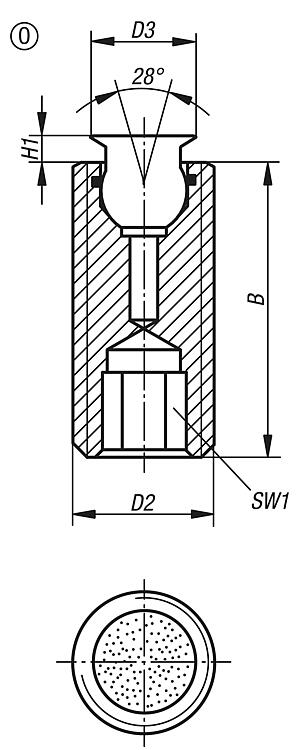

Supports à bille oscillante réglables, avec joint torique et embase à six pans creux, forme O, bille en inox avec revêtement diamanté |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | B | D2 | D3 | H1 | SW1 | DK | Charge
max. en kN (contraintes
statiques uniquement) | CAO | Acc. | Prix | Commander |
|---|
| 02008-510X026 | O | 25 | M10 | 6 | 1,5 | 5 | 5 | - | | | 41,46 € | | | 02008-510X036 | O | 35 | M10 | 6 | 1,5 | 5 | 5 | - | | | 41,91 € | | | 02008-510X051 | O | 50 | M10 | 6 | 1,5 | 5 | 5 | - | | | 42,50 € | | | 02008-512X027 | O | 25 | M12 | 8 | 2 | 6 | 7 | 15,4 | | | 46,09 € | | | 02008-512X037 | O | 35 | M12 | 8 | 2 | 6 | 7 | 15,4 | | | 46,56 € | | | 02008-512X052 | O | 50 | M12 | 8 | 2 | 6 | 7 | 15,4 | | | 47,22 € | | | 02008-516X028 | O | 25 | M16 | 11 | 3 | 8 | 10 | 23,3 | | | 49,09 € | | | 02008-516X038 | O | 35 | M16 | 11 | 3 | 8 | 10 | 23,3 | | | 49,46 € | | | 02008-516X053 | O | 50 | M16 | 11 | 3 | 8 | 10 | 23,3 | | | 51,11 € | | | 02008-520X033 | O | 30 | M20 | 14 | 3 | 10 | 13 | 37,7 | | | 56,25 € | | | 02008-520X053 | O | 50 | M20 | 14 | 3 | 10 | 13 | 37,7 | | | 57,20 € | | | 02008-520X073 | O | 70 | M20 | 14 | 3 | 10 | 13 | 37,7 | | | 61,23 € | |
|

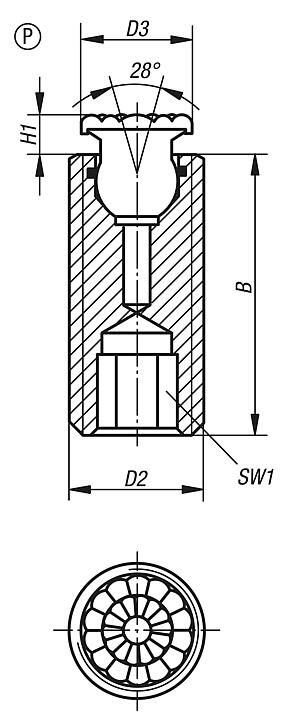

Supports à bille oscillante réglables, avec joint torique et embase à six pans creux, forme P, bille en inox avec revêtement en polyuréthane |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme
| B | D2 | D3 | H1 | SW1 | CAO | Acc. | Prix | Commander |
|---|
| 02008-610X028 | P | 25 | M10 | 8 | 3,5 | 5 | | | 40,23 € | | | 02008-610X038 | P | 35 | M10 | 8 | 3,5 | 5 | | | 40,69 € | | | 02008-610X053 | P | 50 | M10 | 8 | 3,5 | 5 | | | 41,26 € | | | 02008-612X029 | P | 25 | M12 | 10 | 4 | 6 | | | 44,90 € | | | 02008-612X039 | P | 35 | M12 | 10 | 4 | 6 | | | 45,39 € | | | 02008-612X054 | P | 50 | M12 | 10 | 4 | 6 | | | 46,08 € | | | 02008-616X030 | P | 25 | M16 | 13 | 5 | 8 | | | 46,94 € | | | 02008-616X040 | P | 35 | M16 | 13 | 5 | 8 | | | 47,33 € | | | 02008-616X055 | P | 50 | M16 | 13 | 5 | 8 | | | 48,98 € | | | 02008-620X035 | P | 30 | M20 | 16 | 5 | 10 | | | 53,91 € | | | 02008-620X055 | P | 50 | M20 | 16 | 5 | 10 | | | 54,87 € | | | 02008-620X075 | P | 70 | M20 | 16 | 5 | 10 | | | 58,88 € | |
|
