02004Support oscillant retour automatique en position initiale |
retour |
|
|
DescriptionMatière :Acier de traitement.Finition :Traité, bruni.Nota :Les supports oscillants servent de butées et d’appuis. Ils peuvent également s’intégrer dans des éléments de serrage ou d’appui standard.Avantages :– Le joint torique intégré maintient la bille et protège le support contre les impuretés et les corps étrangers.

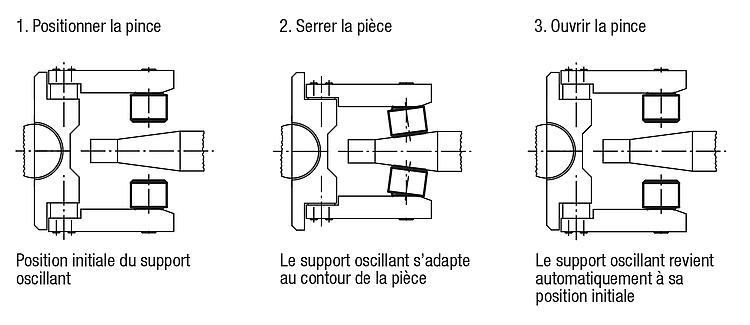

– Une fois la pièce desserrée, le support de serrage revient automatiquement en position initiale.

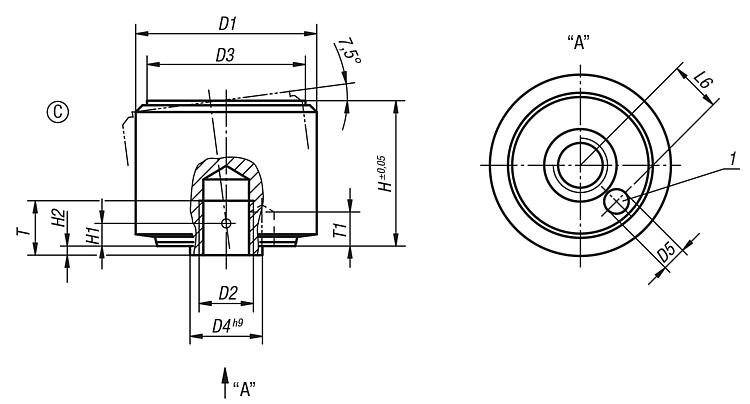

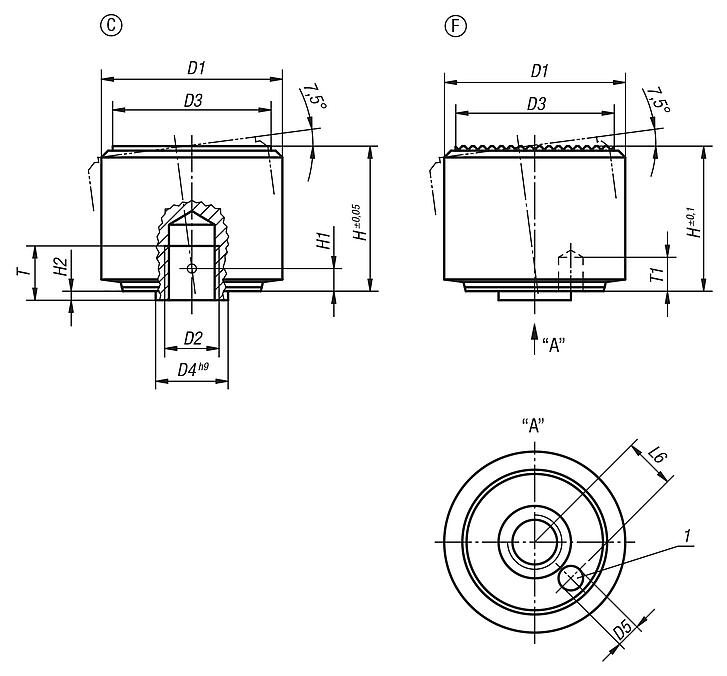

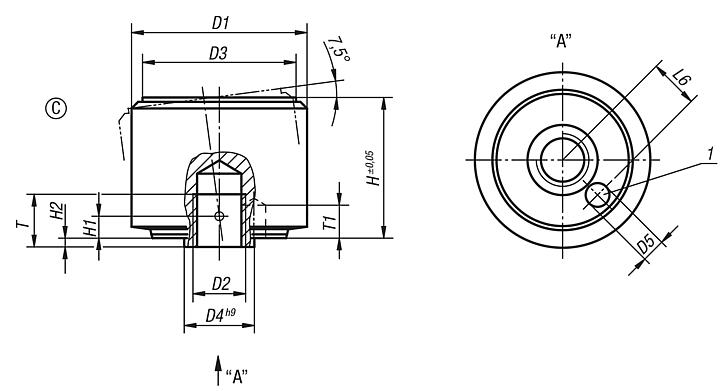

– Excellentes caractéristiques de résistance pour un encombrement minimum.Indication de dessin :Forme C : surface d’appui lisse

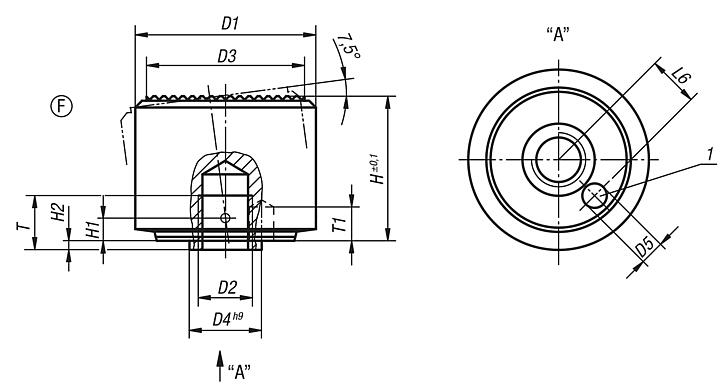

Forme F : surface d’appui striée
1) Alésage pour goupille en dispositif anti-rotation TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Supports à bille oscillante retour automatique en position initiale, forme C, surface d’appui lisse |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | T | T1 | L6 | Charge
max. en kN (contraintes
statiques uniquement) | CAO | Acc. | Prix | Commander |
|---|
| 02004-105 | C | 18 | M5 | 15 | 7 | 1,8 | 14 | 2,1 | 0,8 | 5 | 3 | 4,6 | 30 |  | | 46,78 € | | | 02004-106 | C | 22 | M6 | 18 | 8 | 2,8 | 16,5 | 2,5 | 1 | 6 | 4 | 5,6 | 50 | | | 51,64 € | | | 02004-108 | C | 28 | M8 | 23 | 11 | 3,3 | 21,5 | 3,4 | 1,3 | 8 | 5 | 7,5 | 90 | | | 51,64 € | | | 02004-110 | C | 34 | M10 | 29 | 13 | 4,4 | 27 | 4,2 | 1,6 | 10 | 6 | 9,2 | 140 | | | 62,15 € | | | 02004-112 | C | 40 | M12 | 35 | 16 | 5,4 | 32 | 5 | 2 | 12 | 8 | 11,3 | 220 | | | 73,60 € | |
|
Supports à bille oscillante retour automatique en position initiale, forme F, surface d’appui striée |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | T | T1 | L6 | Charge
max. en kN (contraintes
statiques uniquement) | CAO | Acc. | Prix | Commander |
|---|
| 02004-305 | F | 18 | M5 | 15 | 7 | 1,8 | 14 | 2,1 | 0,8 | 5 | 3 | 4,6 | 30 | | | 63,10 € | | | 02004-306 | F | 22 | M6 | 18 | 8 | 2,8 | 16,5 | 2,5 | 1 | 6 | 4 | 5,6 | 50 | | | 70,64 € | | | 02004-308 | F | 28 | M8 | 23 | 11 | 3,3 | 21,5 | 3,4 | 1,3 | 8 | 5 | 7,5 | 90 | | | 70,64 € | | | 02004-310 | F | 34 | M10 | 29 | 13 | 4,4 | 27 | 4,2 | 1,6 | 10 | 6 | 9,2 | 140 | | | 86,01 € | | | 02004-312 | F | 40 | M12 | 35 | 16 | 5,4 | 32 | 5 | 2 | 12 | 8 | 11,3 | 220 | | | 98,41 € | |
|
