02070Colonne d‘appui femelle |
retour |
|
|
DescriptionMatière :Corps : acier de traitement.Finition :Corps : traité et bruni.

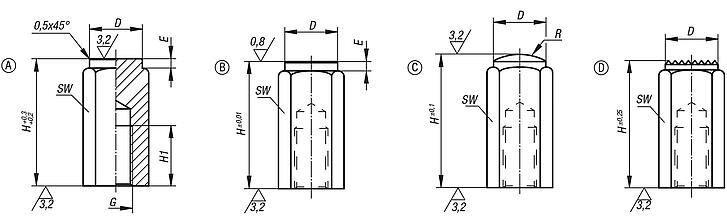

Surfaces d’appui traitées.Nota :Les colonnes d’appui servent de support aux pièces brutes ou usinées et de butées. EIles peuvent également s’intégrer dans des éléments de serrage ou d’appui standard. Il est recommandé de rectifier les colonnes taraudées de type A après montage pour parfaire l‘assise.Indication de dessin :Forme A : Surface plane usinée, traitée
Forme B : Surface plane traitée et rectifiée
Forme C : Surface bombée, traitée
Forme D : Surface à picots, trempée
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

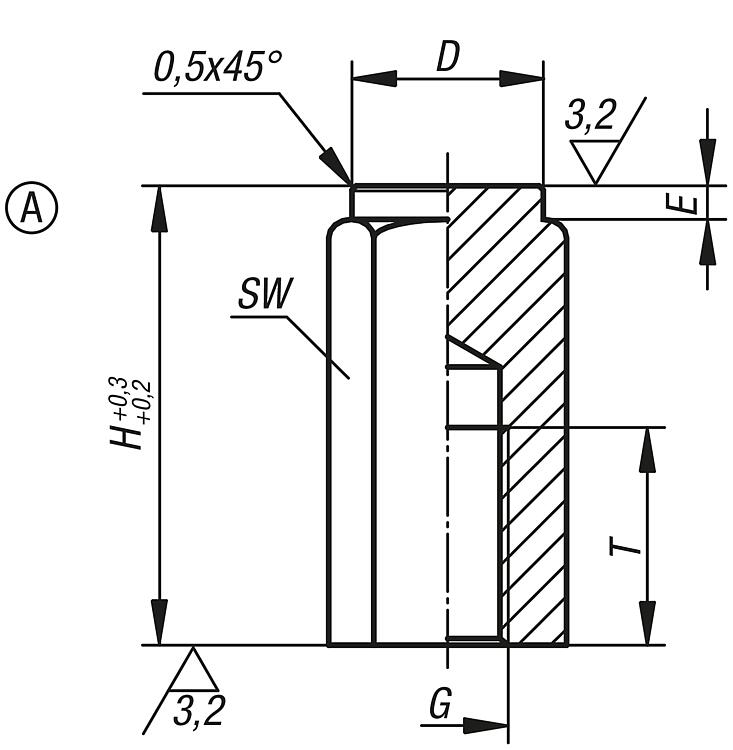

Colonne d'appui femelle avec taraudage, forme A, bout plat trempé |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | D | E | G | H | T | SW | CAO | Acc. | Prix | Commander |
|---|
| 02070-106X20 | A | 9,5 | 2 | M6 | 20 | 12 | 10 |  | | 5,95 € | | | 02070-106X40 | A | 9,5 | 2 | M6 | 40 | 12 | 10 | | | 5,70 € | | | 02070-110X32 | A | 16,5 | 3 | M10 | 32 | 18 | 17 | | | 9,51 € | | | 02070-110X63 | A | 16,5 | 3 | M10 | 63 | 18 | 17 | | | 10,25 € | | | 02070-112X32 | A | 18,5 | 3 | M12 | 32 | 18 | 19 | | | 11,74 € | | | 02070-112X63 | A | 18,5 | 3 | M12 | 63 | 18 | 19 | | | 12,70 € | | | 02070-116X50 | A | 23 | 4 | M16 | 50 | 24 | 24 | | | 14,58 € | | | 02070-116X100 | A | 23 | 4 | M16 | 100 | 24 | 24 | | | 16,16 € | |
|

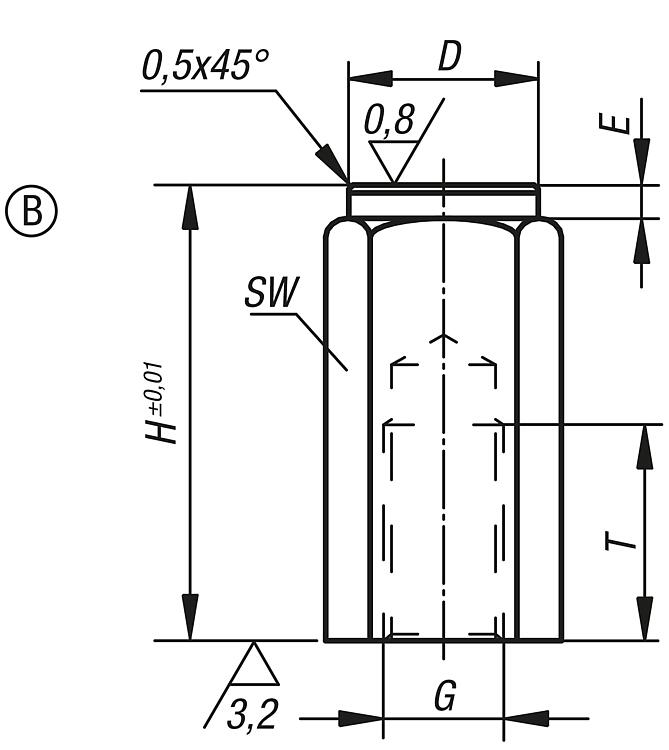

Colonne d'appui femelle avec taraudage, forme B, bout plat rectifié et trempé |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | D | E | G | H | T | SW | CAO | Acc. | Prix | Commander |
|---|
| 02070-206X20 | B | 9,5 | 2 | M6 | 20 | 12 | 10 | | | 12,32 € | | | 02070-206X40 | B | 9,5 | 2 | M6 | 40 | 12 | 10 | | | 11,47 € | | | 02070-210X32 | B | 16,5 | 3 | M10 | 32 | 18 | 17 | | | 13,98 € | | | 02070-210X63 | B | 16,5 | 3 | M10 | 63 | 18 | 17 | | | 15,99 € | | | 02070-212X32 | B | 18,5 | 3 | M12 | 32 | 18 | 19 | | | 18,15 € | | | 02070-212X63 | B | 18,5 | 3 | M12 | 63 | 18 | 19 | | | 18,57 € | | | 02070-216X50 | B | 23 | 4 | M16 | 50 | 24 | 24 | | | 21,00 € | | | 02070-216X100 | B | 23 | 4 | M16 | 100 | 24 | 24 | | | 22,02 € | |
|

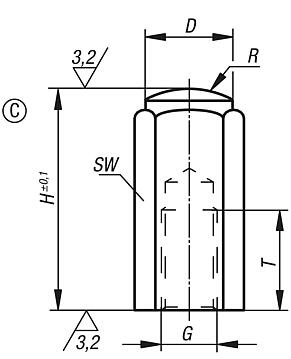

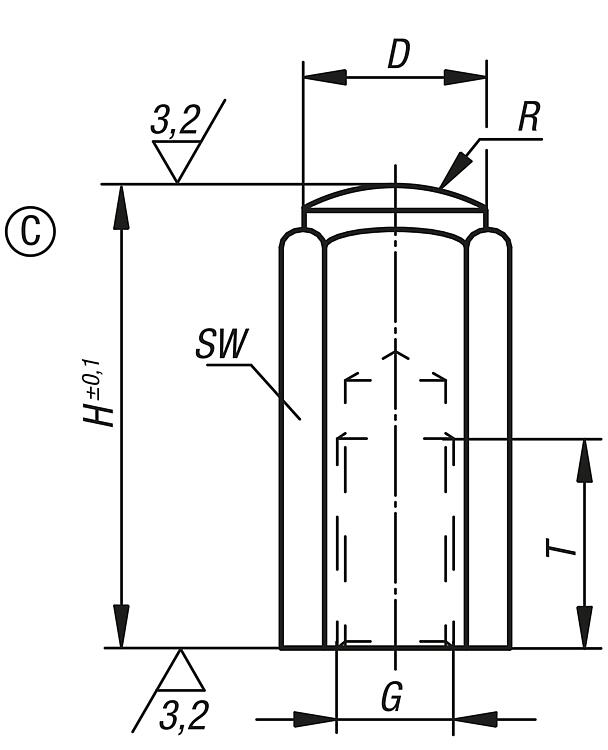

Colonne d'appui femelle avec taraudage, forme C, surface bombée trempée |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | D | G | H | R | T | SW | CAO | Acc. | Prix | Commander |
|---|
| 02070-306X20 | C | 9,5 | M6 | 20 | 15 | 12 | 10 | | | 13,36 € | | | 02070-306X40 | C | 9,5 | M6 | 40 | 15 | 12 | 10 | | | 13,17 € | | | 02070-310X32 | C | 16,5 | M10 | 32 | 30 | 18 | 17 | | | 11,09 € | | | 02070-310X63 | C | 16,5 | M10 | 63 | 30 | 18 | 17 | | | 11,80 € | | | 02070-312X32 | C | 18,5 | M12 | 32 | 35 | 18 | 19 | | | 15,42 € | | | 02070-312X63 | C | 18,5 | M12 | 63 | 35 | 18 | 19 | | | 15,78 € | | | 02070-316X50 | C | 23 | M16 | 50 | 40 | 24 | 24 | | | 24,23 € | | | 02070-316X100 | C | 23 | M16 | 100 | 40 | 24 | 24 | | | 30,30 € | |
|

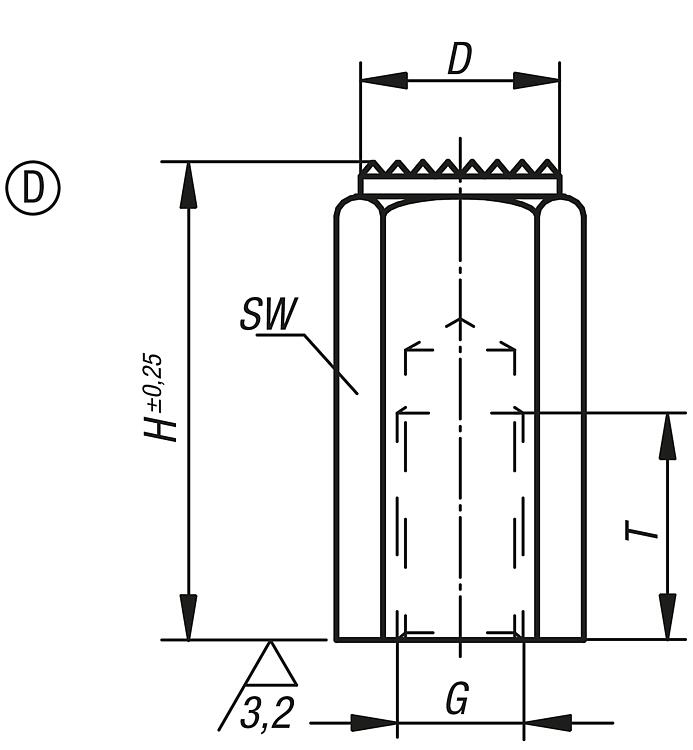

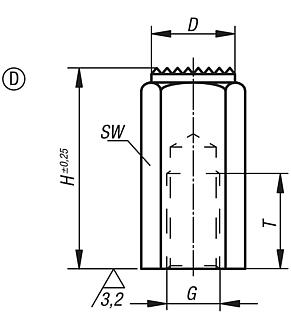

Colonne d'appui femelle avec taraudage, forme D, surface à picots traitée |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | D | G | H | T | SW | CAO | Acc. | Prix | Commander |
|---|
| 02070-406X20 | D | 9,5 | M6 | 20 | 12 | 10 | | | 16,50 € | | | 02070-406X40 | D | 9,5 | M6 | 40 | 12 | 10 | | | 14,82 € | | | 02070-410X32 | D | 16,5 | M10 | 32 | 18 | 17 | | | 23,77 € | | | 02070-410X63 | D | 16,5 | M10 | 63 | 18 | 17 | | | 23,77 € | | | 02070-412X32 | D | 18,5 | M12 | 32 | 18 | 19 | | | 26,68 € | | | 02070-412X63 | D | 18,5 | M12 | 63 | 18 | 19 | | | 27,16 € | | | 02070-416X50 | D | 23 | M16 | 50 | 24 | 24 | | | 47,20 € | | | 02070-416X100 | D | 23 | M16 | 100 | 24 | 24 | | | 39,61 € | |
|
