        Pied lisse et cimblot DIN 6321

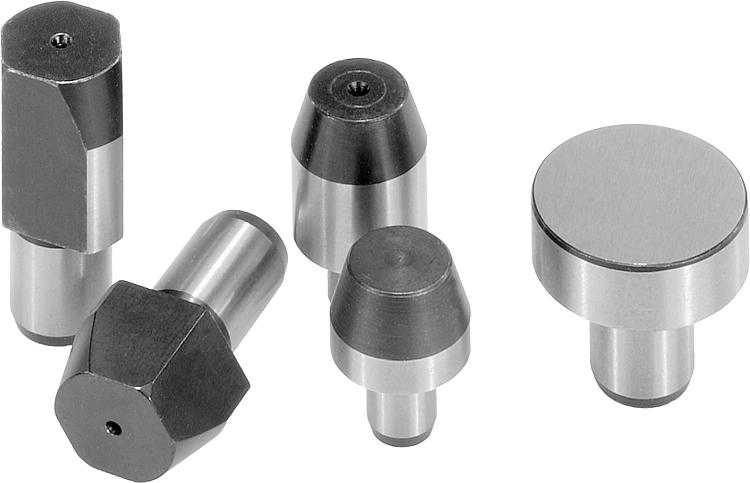

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Acier à outils.Finition :Trempé et rectifié.Nota :Les têtes d'appui de forme A servent d'appuis pour les pièces et dispositifs. Les cimblots de forme B servent à positionner des pièces ou des composants dans les alésages avec des tolérances.
La forme C aplatie permet de compenser d’éventuelles variations d'écartement, ou de ne fixer la pièce à positionner que dans une seule direction.
Les formes A et B peuvent également servir de butées trempées ou de pieds dans des dispositifs.

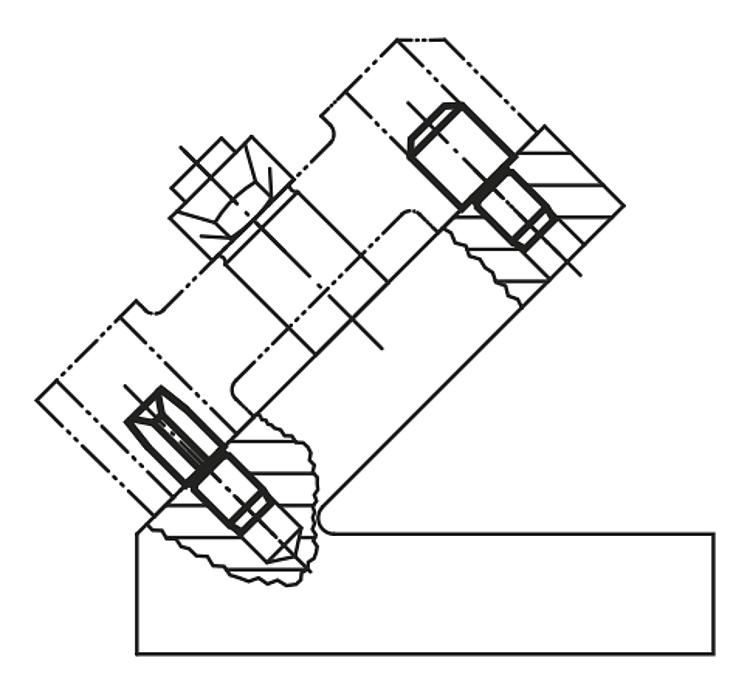

Cimblots similaires voir 03120, 03130, 03140 et 03150.Indication de dessin :

Forme A : Pied lisse
Forme B : Cimblot cylindrique
Forme C : Cimblot dégagé

Autres cotes et caractéristiques idem Forme A.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 02020 Pied lisse et cimblot DIN 6321

267 kB

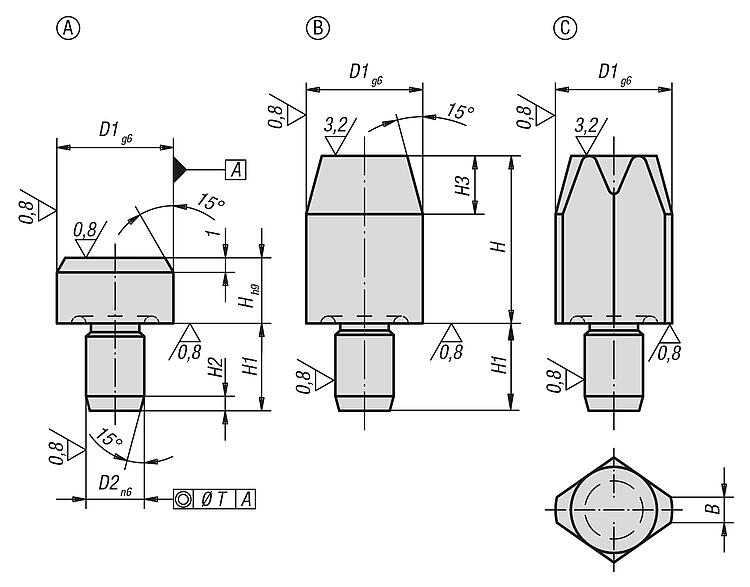

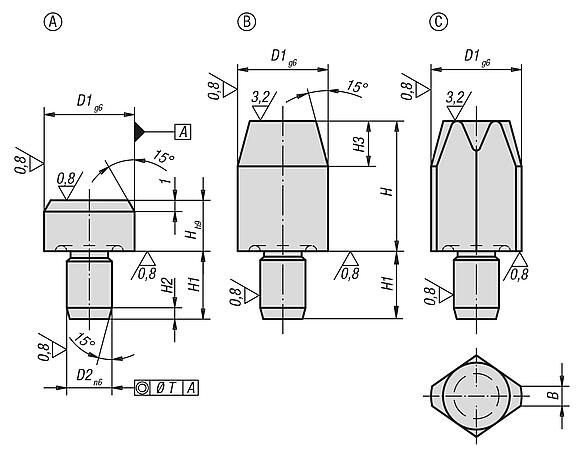

Dessins (aperçu complet)

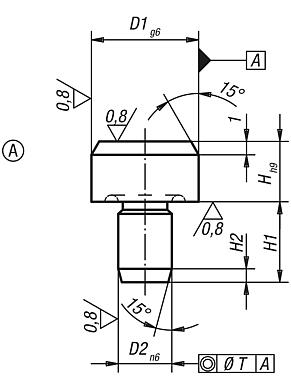

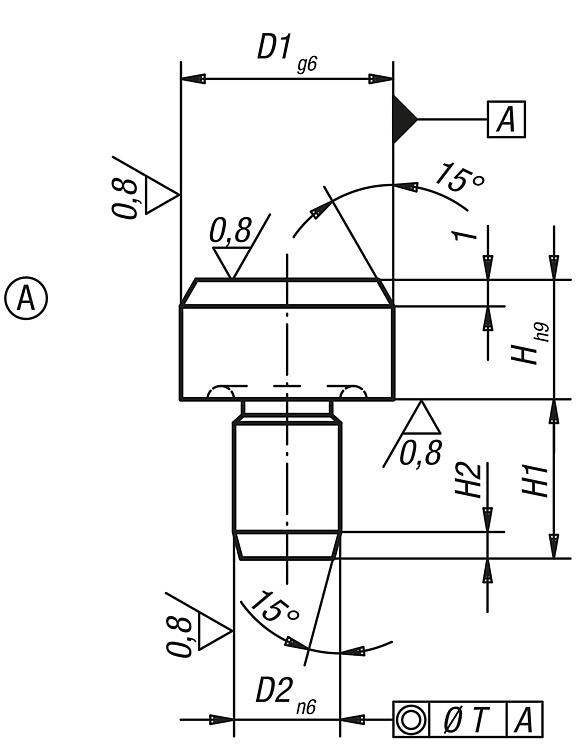

Pied lisse, Forme A

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	Finition 1	D1	D2	H	H1	H2	T	Prix
02020-106	A	sans point de centre	6	4	5	6	1,2	0,02	4,80 €
02020-110	A	sans point de centre	10	6	6	9	1,6	0,02	5,39 €
02020-116	A	sans point de centre	16	8	8	12	2	0,04	6,96 €
02020-125	A	sans point de centre	25	12	10	18	2,5	0,04	10,41 €

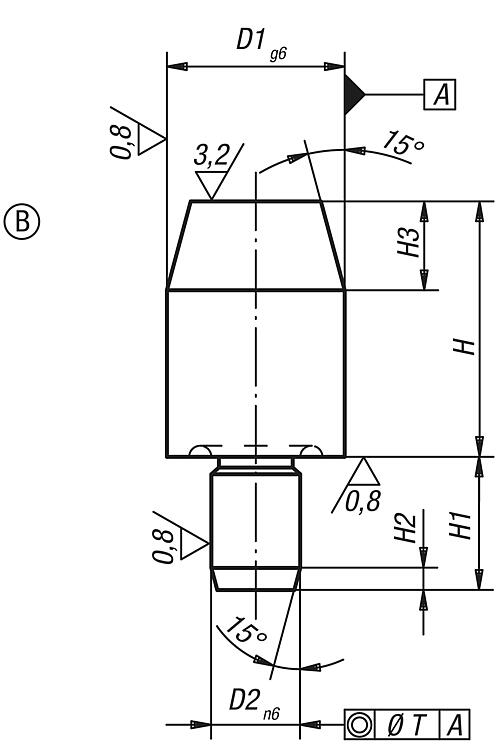

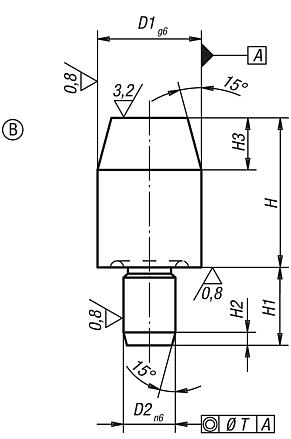

Cimblot cylindrique, Forme B

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	Finition 1	D1	D2	H	H1	H2	H3	T	Prix
02020-206	B	version courte	6	4	7	6	1,2	4	0,02	7,37 €
02020-208	B	version courte	8	6	10	9	1,6	6	0,02	7,62 €
02020-210	B	version courte	10	6	10	9	1,6	6	0,02	7,88 €
02020-212	B	version courte	12	6	10	9	1,6	6	0,02	8,50 €
02020-216	B	version courte	16	8	13	12	2	8	0,04	10,07 €
02020-220	B	version courte	20	12	15	18	2	9	0,04	12,80 €
02020-225	B	version courte	25	12	15	18	2,5	9	0,04	13,86 €
02020-306	B	version longue	6	4	12	6	1,2	4	0,02	7,44 €
02020-308	B	version longue	8	6	16	9	1,6	6	0,02	7,75 €
02020-310	B	version longue	10	6	18	9	1,6	6	0,02	8,10 €
02020-312	B	version longue	12	6	18	9	1,6	6	0,02	8,77 €
02020-316	B	version longue	16	8	22	12	2	8	0,04	10,18 €
02020-320	B	version longue	20	12	25	18	2	9	0,04	13,36 €
02020-325	B	version longue	25	12	25	18	2,5	9	0,04	15,40 €

Cimblot dégagé, Forme C

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	Finition 1	B	D1	D2	H	H1	H2	H3	T	Prix
02020-410	C	version courte	2,5	10	6	10	9	1,6	6	0,02	10,64 €
02020-412	C	version courte	2,5	12	6	10	9	1,6	6	0,02	10,33 €
02020-416	C	version courte	3,5	16	8	13	12	2	8	0,04	12,55 €
02020-420	C	version courte	5	20	12	15	18	2	9	0,04	18,30 €
02020-425	C	version courte	5	25	12	15	18	2,5	9	0,04	18,68 €
02020-406	C	version courte	1	6	4	7	6	1,2	4	0,02	8,21 €
02020-408	C	version courte	1,6	8	6	10	9	1,6	6	0,02	8,98 €
02020-510	C	version longue	2,5	10	6	18	9	1,6	6	0,02	10,74 €
02020-512	C	version longue	2,5	12	6	18	9	1,6	6	0,02	11,52 €
02020-516	C	version longue	3,5	16	8	22	12	2	8	0,04	15,50 €
02020-520	C	version longue	5	20	12	25	18	2	9	0,04	18,84 €
02020-525	C	version longue	5	25	12	25	18	2,5	9	0,04	21,28 €
02020-506	C	version longue	1	6	4	12	6	1,2	4	0,02	8,40 €
02020-508	C	version longue	1,6	8	6	16	9	1,6	6	0,02	9,10 €
