02029Tête d‘appui à embase |
retour |
|
|
DescriptionMatière :Corps : acier de traitement.Finition :Corps : traité et bruni.
Surfaces d’appui cémentées.Nota :Les têtes d’appui servent de support aux pièces brutes ou usinées et de butées. Elles peuvent également s’intégrer dans des éléments de serrage ou d’appui standard.

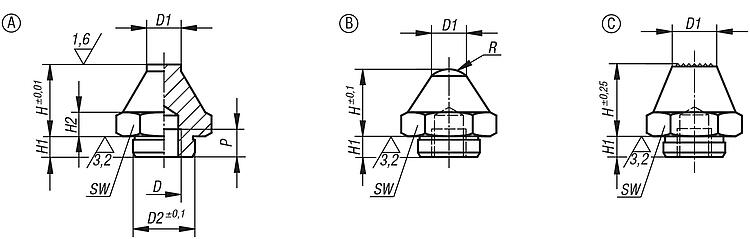

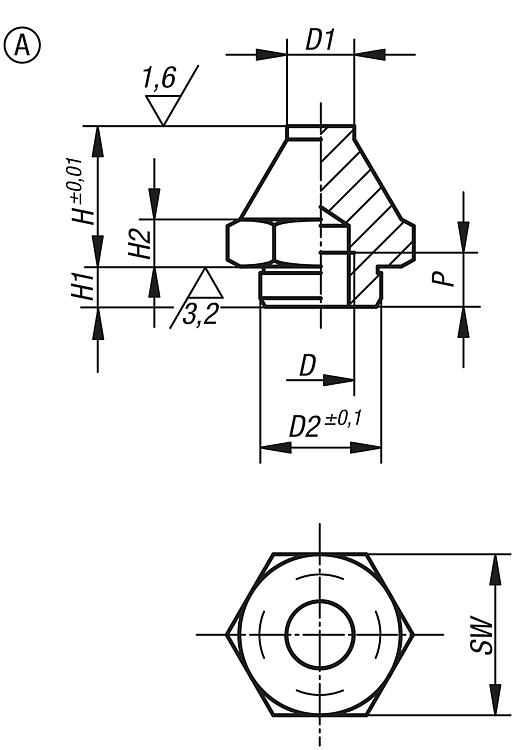

Pour transformer ces éléments en supports filetés mâles, il suffit de visser et coller dans le taraudage D une vis HC ou un goujon.Indication de dessin :Forme A : Surface plane rectifiée

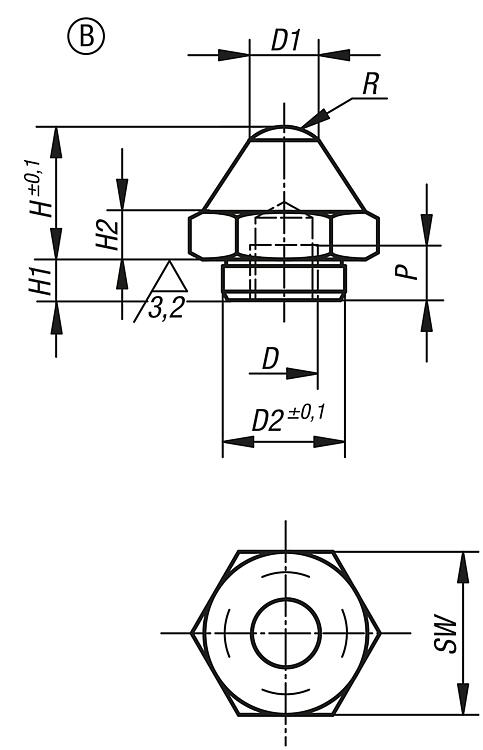

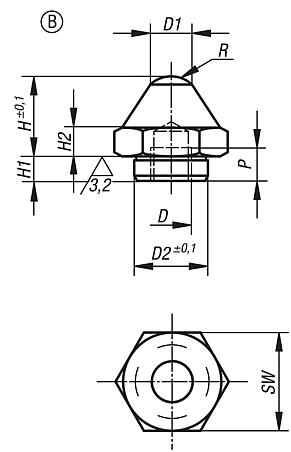

Forme B : Surface bombée

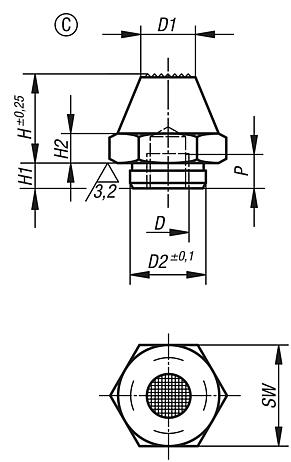

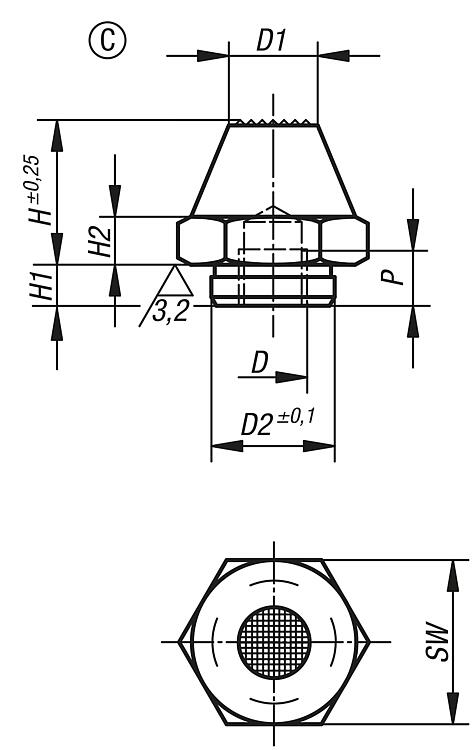

Forme C : Surface à picots TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | D | D1 | D2 | H | H1 | H2 | P | SW | CAO | Acc. | Prix | Commander |
|---|
| 02029-106012 | A | M6 | 7 | 11,9 | 12,5 | 4 | 4 | 6 | 17 |  | | 14,78 € | | | 02029-106025 | A | M6 | 7 | 11,9 | 25 | 4 | 4 | 6 | 17 | | | 18,55 € | | | 02029-110020 | A | M10 | 10 | 17,8 | 20 | 5 | 7 | 10 | 24 | | | 24,05 € | | | 02029-110040 | A | M10 | 10 | 17,8 | 40 | 6 | 7 | 10 | 24 | | | 23,40 € | | | 02029-116030 | A | M16 | 20 | 25,8 | 30 | 10 | 13 | 16 | 41 | | | 40,56 € | | | 02029-116060 | A | M16 | 20 | 25,8 | 60 | 10 | 13 | 16 | 41 | | | 41,53 € | |
|
Sélection/filtre d'articles |
|
| Référence | Forme | D | D1 | D2 | H | H1 | H2 | P | R | SW | CAO | Acc. | Prix | Commander |
|---|
| 02029-206012 | B | M6 | 7 | 11,9 | 12,5 | 4 | 4 | 6 | 6 | 17 | | | 13,12 € | | | 02029-206025 | B | M6 | 7 | 11,9 | 25 | 4 | 4 | 6 | 6 | 17 | | | 17,95 € | | | 02029-210020 | B | M10 | 10 | 17,8 | 20 | 5 | 7 | 10 | 7,5 | 24 | | | 14,44 € | | | 02029-210040 | B | M10 | 10 | 17,8 | 40 | 6 | 7 | 10 | 7,5 | 24 | | | 18,91 € | | | 02029-216030 | B | M16 | 20 | 25,8 | 30 | 10 | 13 | 16 | 26 | 41 | | | 24,54 € | | | 02029-216060 | B | M16 | 20 | 25,8 | 60 | 10 | 13 | 16 | 26 | 41 | | | 30,22 € | |
|
|
