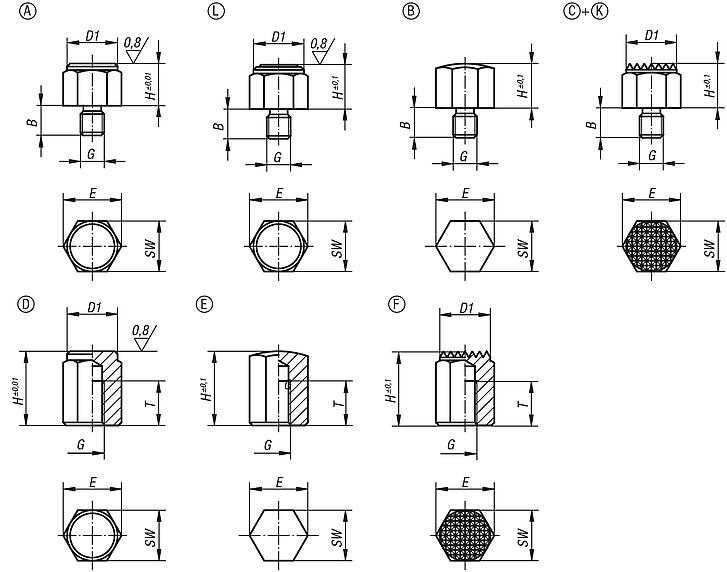

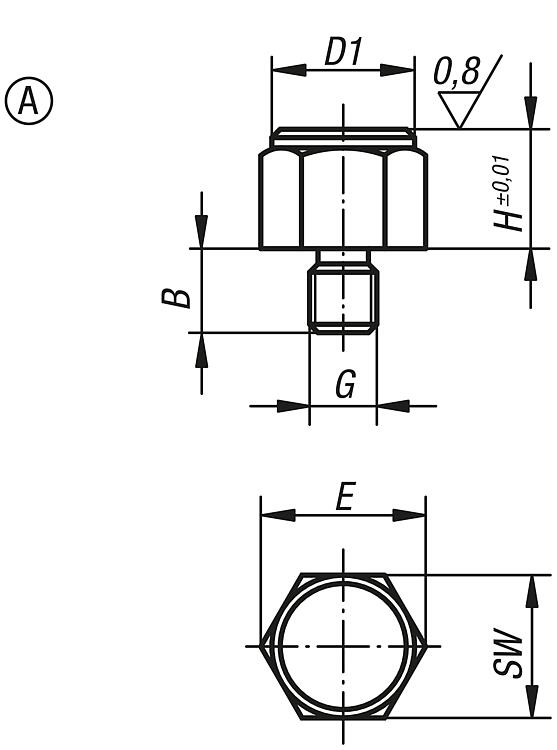

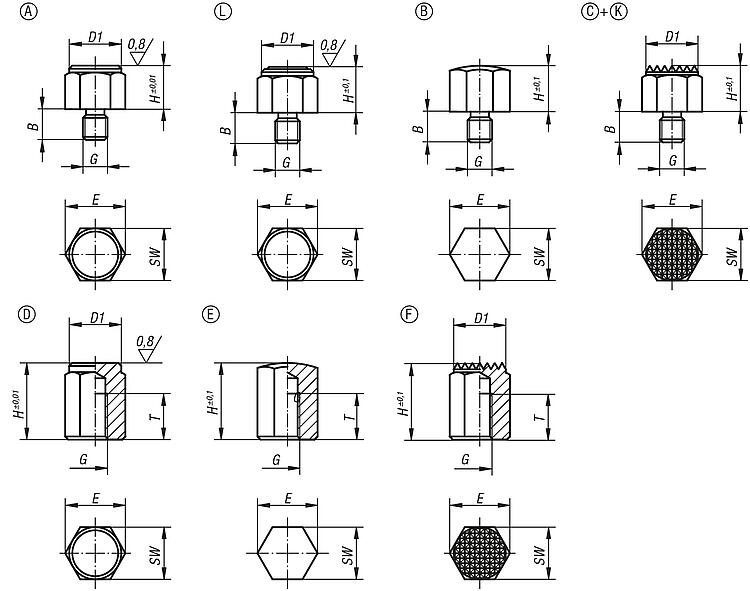

DescriptionMatière :Acier de décolletage.Finition :Cémenté et bruni. Nota :Les pieds de positionnement peuvent s’intégrer dans des éléments de serrage, de butée ou d’appui standard.Indication de dessin :Forme A : Filetage et surface plate

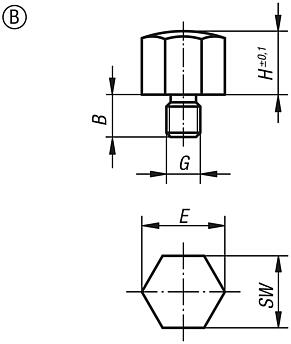

Forme B : Filetage et surface bombée
Forme C : Filetage et surface striée

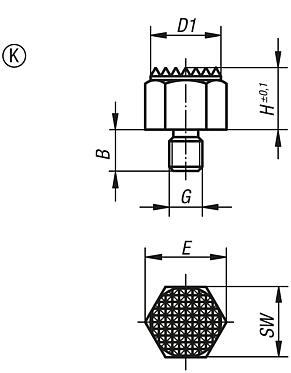

Forme K : Filetage et surface striée en carbure

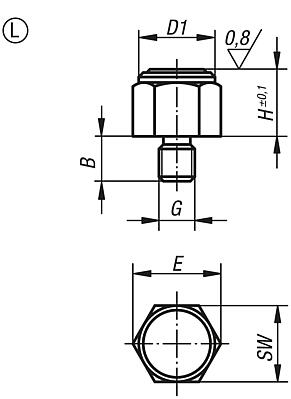

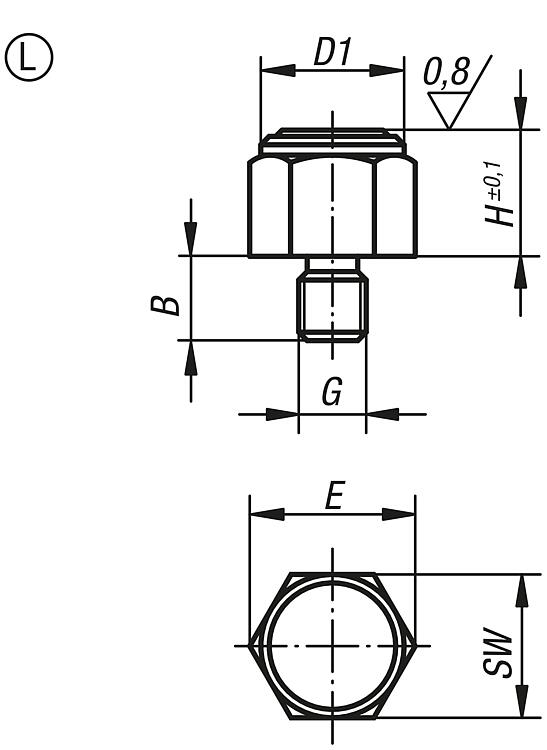

Forme L : Filetage et insert en POM
Forme D : Taraudage et surface plate

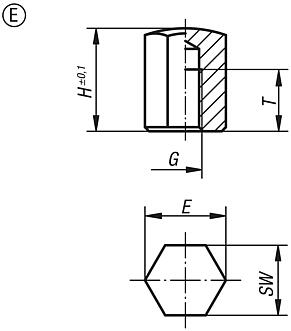

Forme E : Taraudage et surface bombée

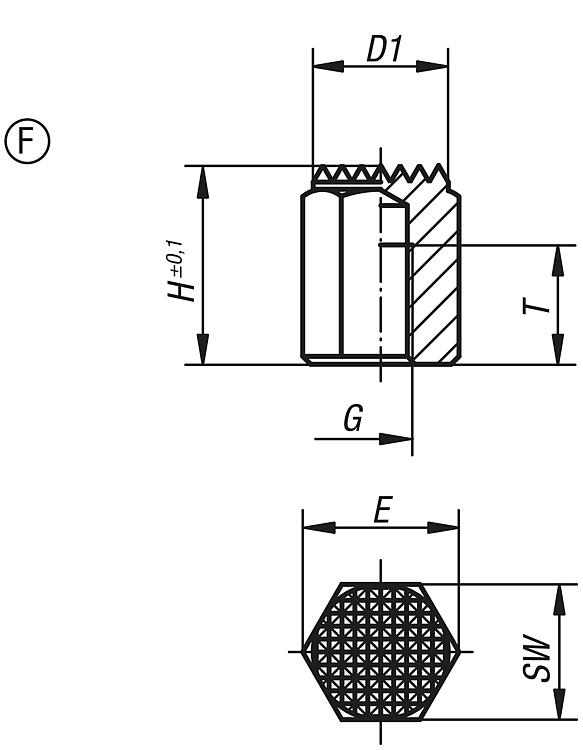

Forme F : Taraudage et surface striée TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Pied fileté avec filetage et surface plane rectifiée, forme A |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme | B | D1 | G | H | E | SW | Couple
de serrage
max Nm | CAO | Acc. | Prix | Commander |
|---|
| 02040-108 | A | 8 | 13 | M6 | 8 | 14,4 | 13 | 8,5 |  | | 12,27 € | | | 02040-1104 | A | 10 | 13 | M6 | 10 | 14,4 | 13 | 8,5 | | | 12,97 € | | | 02040-1081 | A | 10 | 17 | M8 | 8 | 19,4 | 17 | 18 | | | 13,70 € | | | 02040-1101 | A | 10 | 17 | M8 | 10 | 19,4 | 17 | 18 | | | 14,80 € | | | 02040-1103 | A | 12 | 19 | M10 | 10 | 21,9 | 19 | 32 | | | 15,30 € | | | 02040-1152 | A | 12 | 19 | M10 | 15 | 21,9 | 19 | 32 | | | 15,30 € | | | 02040-110 | A | 14 | 22 | M12 | 10 | 25,2 | 22 | 60 | | | 16,56 € | | | 02040-115 | A | 14 | 22 | M12 | 15 | 25,2 | 22 | 60 | | | 16,56 € | | | 02040-1151 | A | 19 | 30 | M16 | 15 | 33 | 30 | 140 | | | 38,73 € | | | 02040-1201 | A | 19 | 30 | M16 | 20 | 33 | 30 | 140 | | | 39,61 € | |
|

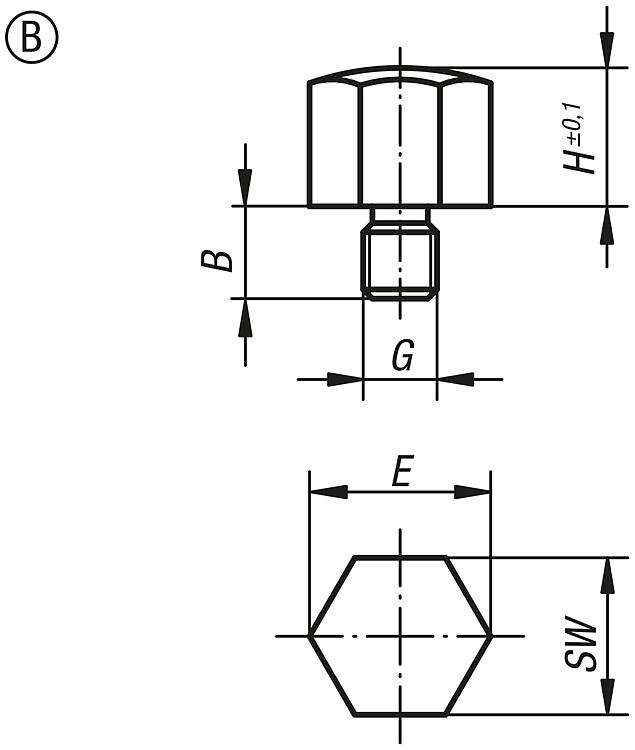

Pied fileté avec filetage et surface bombée, forme B |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme | B | G | H | E | SW | Couple
de serrage
max Nm | CAO | Acc. | Prix | Commander |
|---|
| 02040-208 | B | 8 | M6 | 8 | 14,4 | 13 | 8,5 | | | 10,21 € | | | 02040-2104 | B | 10 | M6 | 10 | 14,4 | 13 | 8,5 | | | 10,83 € | | | 02040-2081 | B | 10 | M8 | 8 | 19,4 | 17 | 18 | | | 11,44 € | | | 02040-2101 | B | 10 | M8 | 10 | 19,4 | 17 | 18 | | | 12,36 € | | | 02040-2103 | B | 12 | M10 | 10 | 21,9 | 19 | 32 | | | 13,19 € | | | 02040-2152 | B | 12 | M10 | 15 | 21,9 | 19 | 32 | | | 13,19 € | | | 02040-210 | B | 14 | M12 | 10 | 25,2 | 22 | 60 | | | 14,24 € | | | 02040-215 | B | 14 | M12 | 15 | 25,2 | 22 | 60 | | | 14,46 € | | | 02040-2151 | B | 19 | M16 | 15 | 33 | 30 | 140 | | | 28,76 € | | | 02040-2201 | B | 19 | M16 | 20 | 33 | 30 | 140 | | | 29,68 € | |
|
Pied fileté avec filetage et surface à picots, forme C |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme | B | D1 | G | H | E | SW | Couple
de serrage
max Nm | CAO | Acc. | Prix | Commander |
|---|
| 02040-308 | C | 8 | 13 | M6 | 8 | 14,4 | 13 | 8,5 | | | 11,68 € | | | 02040-3102 | C | 10 | 13 | M6 | 10 | 14,4 | 13 | 8,5 | | | 12,41 € | | | 02040-3081 | C | 10 | 17 | M8 | 8 | 19,4 | 17 | 18 | | | 13,09 € | | | 02040-3101 | C | 10 | 17 | M8 | 10 | 19,4 | 17 | 18 | | | 14,19 € | | | 02040-3103 | C | 12 | 19 | M10 | 10 | 21,9 | 19 | 32 | | | 14,84 € | | | 02040-3152 | C | 12 | 19 | M10 | 15 | 21,9 | 19 | 32 | | | 14,84 € | | | 02040-310 | C | 14 | 22 | M12 | 10 | 25,2 | 22 | 60 | | | 15,05 € | | | 02040-315 | C | 14 | 22 | M12 | 15 | 25,2 | 22 | 60 | | | 15,05 € | | | 02040-3151 | C | 19 | 30 | M16 | 15 | 33 | 30 | 140 | | | 35,94 € | | | 02040-3201 | C | 19 | 30 | M16 | 20 | 33 | 30 | 140 | | | 36,97 € | |
|
|
|

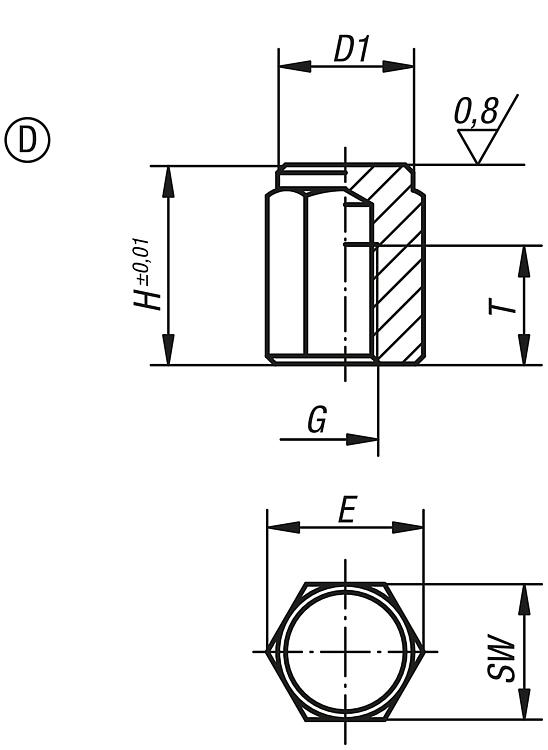

Pied fileté avec filetage et surface plane rectifiée, forme D |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme | D1 | G | H | T | E | SW | CAO | Acc. | Prix | Commander |
|---|
| 02040-410 | D | 13 | M6 | 10 | 6 | 14,4 | 13 | | | 10,42 € | | | 02040-4151 | D | 13 | M6 | 15 | 10 | 14,4 | 13 | | | 11,01 € | | | 02040-4101 | D | 17 | M8 | 10 | 6 | 19,4 | 17 | | | 11,63 € | | | 02040-415 | D | 17 | M8 | 15 | 6 | 19,4 | 17 | | | 12,55 € | | | 02040-4251 | D | 17 | M8 | 25 | 16 | 19,4 | 17 | | | 14,04 € | | | 02040-4201 | D | 19 | M10 | 20 | 10 | 21,9 | 19 | | | 13,19 € | | | 02040-4302 | D | 19 | M10 | 30 | 15 | 21,9 | 19 | | | 13,64 € | | | 02040-4401 | D | 19 | M10 | 40 | 15 | 21,9 | 19 | | | 14,67 € | | | 02040-420 | D | 22 | M12 | 20 | 10 | 25,2 | 22 | | | 13,36 € | | | 02040-425 | D | 22 | M12 | 25 | 15 | 25,2 | 22 | | | 13,74 € | | | 02040-430 | D | 22 | M12 | 30 | 20 | 25,2 | 22 | | | 14,04 € | | | 02040-440 | D | 22 | M12 | 40 | 25 | 25,2 | 22 | | | 14,77 € | | | 02040-450 | D | 22 | M12 | 50 | 25 | 25,2 | 22 | | | 15,38 € | | | 02040-4301 | D | 30 | M16 | 30 | 20 | 33 | 30 | | | 35,05 € | | | 02040-4501 | D | 30 | M16 | 50 | 25 | 33 | 30 | | | 38,73 € | |
|

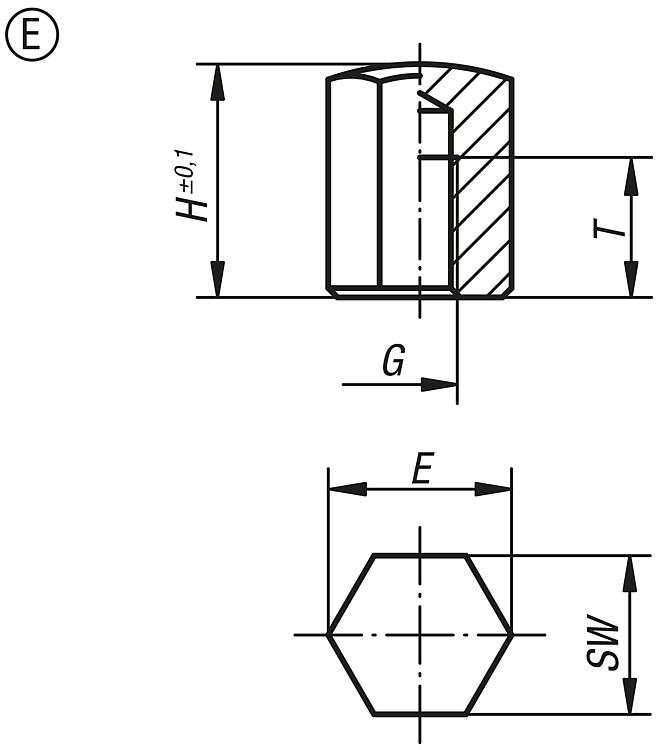

Pied fileté avec taraudage et surface bombée, forme E |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme | G | H | T | E | SW | CAO | Acc. | Prix | Commander |
|---|
| 02040-510 | E | M6 | 10 | 6 | 14,4 | 13 | | | 8,56 € | | | 02040-5151 | E | M6 | 15 | 10 | 14,4 | 13 | | | 9,07 € | | | 02040-5101 | E | M8 | 10 | 6 | 19,4 | 17 | | | 9,57 € | | | 02040-515 | E | M8 | 15 | 6 | 19,4 | 17 | | | 10,41 € | | | 02040-5251 | E | M8 | 25 | 16 | 19,4 | 17 | | | 10,74 € | | | 02040-5201 | E | M10 | 20 | 10 | 21,9 | 19 | | | 11,41 € | | | 02040-5302 | E | M10 | 30 | 15 | 21,9 | 19 | | | 11,86 € | | | 02040-5401 | E | M10 | 40 | 15 | 21,9 | 19 | | | 12,59 € | | | 02040-520 | E | M12 | 20 | 10 | 25,2 | 22 | | | 11,42 € | | | 02040-525 | E | M12 | 25 | 15 | 25,2 | 22 | | | 11,52 € | | | 02040-530 | E | M12 | 30 | 20 | 25,2 | 22 | | | 11,96 € | | | 02040-540 | E | M12 | 40 | 25 | 25,2 | 22 | | | 12,71 € | | | 02040-550 | E | M12 | 50 | 25 | 25,2 | 22 | | | 13,33 € | | | 02040-5301 | E | M16 | 30 | 20 | 33 | 30 | | | 25,63 € | | | 02040-5501 | E | M16 | 50 | 25 | 33 | 30 | | | 26,52 € | |
|
Pied fileté avec taraudage et surface à picots, forme F |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme | D1 | G | H | T | E | SW | CAO | Acc. | Prix | Commander |
|---|
| 02040-610 | F | 13 | M6 | 10 | 6 | 14,4 | 13 | | | 9,72 € | | | 02040-6151 | F | 13 | M6 | 15 | 10 | 14,4 | 13 | | | 10,55 € | | | 02040-6101 | F | 17 | M8 | 10 | 6 | 19,4 | 17 | | | 11,14 € | | | 02040-615 | F | 17 | M8 | 15 | 6 | 19,4 | 17 | | | 12,04 € | | | 02040-6251 | F | 17 | M8 | 25 | 16 | 19,4 | 17 | | | 12,33 € | | | 02040-6201 | F | 19 | M10 | 20 | 10 | 21,9 | 19 | | | 12,29 € | | | 02040-6302 | F | 19 | M10 | 30 | 15 | 21,9 | 19 | | | 12,74 € | | | 02040-6401 | F | 19 | M10 | 40 | 15 | 21,9 | 19 | | | 13,64 € | | | 02040-620 | F | 22 | M12 | 20 | 10 | 25,2 | 22 | | | 12,36 € | | | 02040-625 | F | 22 | M12 | 25 | 15 | 25,2 | 22 | | | 12,71 € | | | 02040-630 | F | 22 | M12 | 30 | 20 | 25,2 | 22 | | | 12,89 € | | | 02040-640 | F | 22 | M12 | 40 | 25 | 25,2 | 22 | | | 13,74 € | | | 02040-650 | F | 22 | M12 | 50 | 25 | 25,2 | 22 | | | 14,46 € | | | 02040-6301 | F | 30 | M16 | 30 | 20 | 33 | 30 | | | 32,49 € | | | 02040-6501 | F | 30 | M16 | 50 | 25 | 33 | 30 | | | 33,86 € | |
|
