        Leve eccentriche in plastica con filettatura interna e esterna, rondella di pressione in plastica e vite prigioniera in acciaio o acciaio inox - inch

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneDescrizione del prodotto:La leva eccentrica ha una rondella di pressione tecnicamente ottimizzata in plastica.
La rondella di pressione è realizzata in una speciale plastica ad alte prestazioni, che garantisce un'elevata resistenza all'usura. Materiale:

Leva della maniglia in plastica PA 6.6 rinforzata con fibra di vetro.
Rondella di pressione in materiale termoplastico ad alte prestazioni, rinforzato con fibra di carbonio.
Perno dell'asse in acciaio inox 1.4305.
Vite prigioniera in acciaio, classe di resistenza 5.8 o acciaio inox 1.4305.

Versione:Leva colore nero o rosso traffico RAL 3020.
Rondella di pressione colore nero.
Perno non trattato.
Vite prigioniera blu passivato o acciaio inox non trattato.Nota:Le materie plastiche tendono a deformarsi sotto carico (retardation).Accessori:Per le superfici di appoggio leggermente curve, è possibile ordinare opzionalmente una rondella in acciaio inossidabile 04234.
Può essere inserita come rondella tra la rondella di pressione e la superficie di appoggio.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04232-14 inch Leve eccentriche in plastica con filettatura interna e esterna, rondella di pressione in plastica e vite prigioniera in acciaio o acciaio inox - inch

230 kB

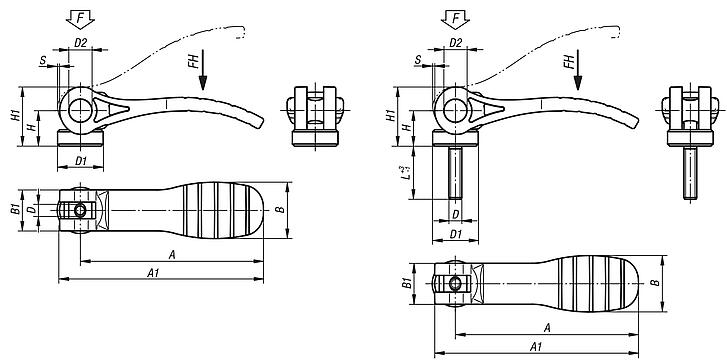

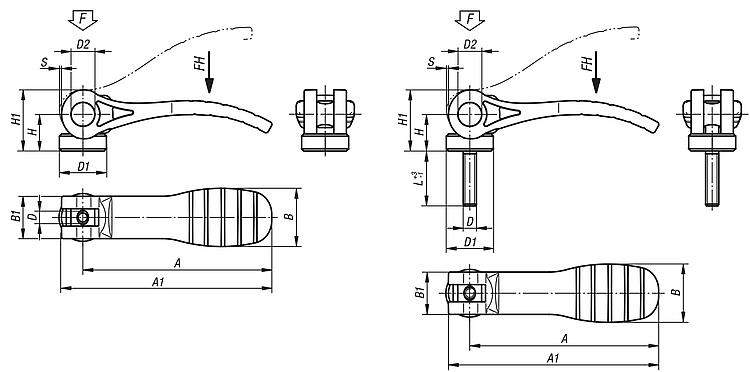

Disegni (sintesi completa)

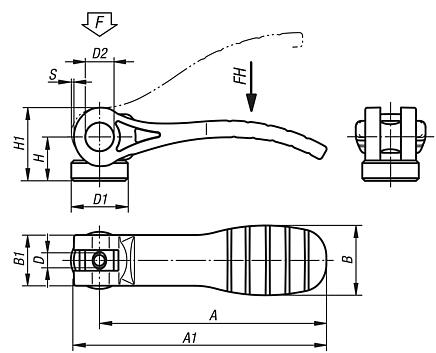

Leve eccentriche in plastica con filettatura interna, rondella di pressione in plastica, inch

Maggiori informazioni

Disegni

Leve eccentriche in plastica con filettatura interna, rondella di pressione in plastica, inch

Selezione/filtro articoli

N. ordine	Codice di vendita norelem precedente	Materiale componenti	Colore corpo base	D	D1	D2	B	B1	H	H1	A	A1	Corsa S	Forza di bloccaggio F (kN)	Forza manuale FH N
04232-14-15211A1	04232-15211A1	acciaio	nero	10-32	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125
04232-14-15211A2	04232-15211A2	acciaio	nero	1/4-20	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125
04232-14-25211A3	04232-25211A3	acciaio	nero	5/16-18	25	11	33	24,2	16,3	27,9	100	110	1,5	5	170
04232-14-15311A1	04232-15311A1	acciaio inox	nero	10-32	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125
04232-14-15311A2	04232-15311A2	acciaio inox	nero	1/4-20	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125
04232-14-25311A3	04232-25311A3	acciaio inox	nero	5/16-18	25	11	33	24,2	16,3	27,9	100	110	1,5	5	170
04232-14-152184A1	04232-152184A1	acciaio	rosso traffico RAL 3020	10-32	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125
04232-14-152184A2	04232-152184A2	acciaio	rosso traffico RAL 3020	1/4-20	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125
04232-14-252184A3	04232-252184A3	acciaio	rosso traffico RAL 3020	5/16-18	25	11	33	24,2	16,3	27,9	100	110	1,5	5	170
04232-14-153184A1	04232-153184A1	acciaio inox	rosso traffico RAL 3020	10-32	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125
04232-14-153184A2	04232-153184A2	acciaio inox	rosso traffico RAL 3020	1/4-20	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125
04232-14-253184A3	04232-253184A3	acciaio inox	rosso traffico RAL 3020	5/16-18	25	11	33	24,2	16,3	27,9	100	110	1,5	5	170

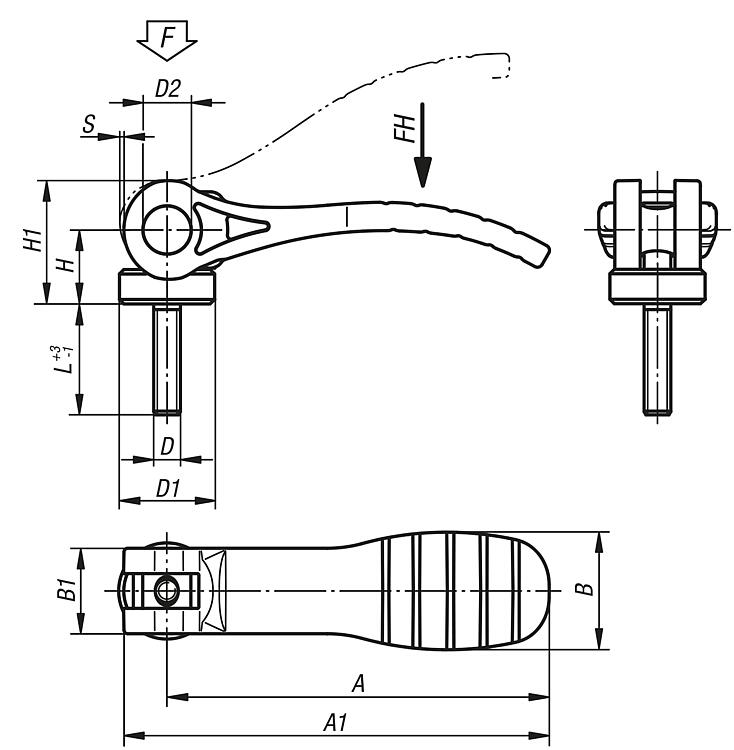

Leve eccentriche in plastica con filettatura esterna, rondella di pressione in plastica e vite prigioniera in acciaio o acciaio inox, inch

Maggiori informazioni

Disegni

Leve eccentriche in plastica con filettatura esterna, rondella di pressione in plastica e vite prigioniera in acciaio o acciaio inox, inch

Selezione/filtro articoli

N. ordine	Codice di vendita norelem precedente	Materiale componenti	Colore corpo base	D	D1	D2	B	B1	H	H1	A	A1	L	Corsa S	Forza di bloccaggio F (kN)	Forza manuale FH N
04232-14-15211A1X20	04232-15211A1X20	acciaio	nero	10-32	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125
04232-14-15211A1X30	04232-15211A1X30	acciaio	nero	10-32	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125
04232-14-15211A1X40	04232-15211A1X40	acciaio	nero	10-32	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125
04232-14-15211A1X50	04232-15211A1X50	acciaio	nero	10-32	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125
04232-14-15211A2X20	04232-15211A2X20	acciaio	nero	1/4-20	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125
04232-14-15211A2X30	04232-15211A2X30	acciaio	nero	1/4-20	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125
04232-14-15211A2X40	04232-15211A2X40	acciaio	nero	1/4-20	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125
04232-14-15211A2X50	04232-15211A2X50	acciaio	nero	1/4-20	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125
04232-14-25211A3X25	04232-25211A3X25	acciaio	nero	5/16-18	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170
04232-14-25211A3X30	04232-25211A3X30	acciaio	nero	5/16-18	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170
04232-14-25211A3X40	04232-25211A3X40	acciaio	nero	5/16-18	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170
04232-14-25211A3X50	04232-25211A3X50	acciaio	nero	5/16-18	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170
04232-14-25211A4X25	04232-25211A4X25	acciaio	nero	3/8-16	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170
04232-14-25211A4X30	04232-25211A4X30	acciaio	nero	3/8-16	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170
04232-14-25211A4X40	04232-25211A4X40	acciaio	nero	3/8-16	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170
04232-14-25211A4X50	04232-25211A4X50	acciaio	nero	3/8-16	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170
04232-14-15311A1X20	04232-15311A1X20	acciaio inox	nero	10-32	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125
04232-14-15311A1X30	04232-15311A1X30	acciaio inox	nero	10-32	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125
04232-14-15311A1X40	04232-15311A1X40	acciaio inox	nero	10-32	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125
04232-14-15311A1X50	04232-15311A1X50	acciaio inox	nero	10-32	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125
04232-14-15311A2X20	04232-15311A2X20	acciaio inox	nero	1/4-20	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125
04232-14-15311A2X30	04232-15311A2X30	acciaio inox	nero	1/4-20	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125
04232-14-15311A2X40	04232-15311A2X40	acciaio inox	nero	1/4-20	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125
04232-14-15311A2X50	04232-15311A2X50	acciaio inox	nero	1/4-20	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125
04232-14-25311A3X25	04232-25311A3X25	acciaio inox	nero	5/16-18	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170
04232-14-25311A3X30	04232-25311A3X30	acciaio inox	nero	5/16-18	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170
04232-14-25311A3X40	04232-25311A3X40	acciaio inox	nero	5/16-18	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170
04232-14-25311A3X50	04232-25311A3X50	acciaio inox	nero	5/16-18	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170
04232-14-25311A4X25	04232-25311A4X25	acciaio inox	nero	3/8-16	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170
04232-14-25311A4X30	04232-25311A4X30	acciaio inox	nero	3/8-16	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170
04232-14-25311A4X40	04232-25311A4X40	acciaio inox	nero	3/8-16	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170
04232-14-25311A4X50	04232-25311A4X50	acciaio inox	nero	3/8-16	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170
04232-14-152184A1X20	04232-152184A1X20	acciaio	rosso traffico RAL 3020	10-32	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125
04232-14-152184A1X30	04232-152184A1X30	acciaio	rosso traffico RAL 3020	10-32	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125
04232-14-152184A1X40	04232-152184A1X40	acciaio	rosso traffico RAL 3020	10-32	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125
04232-14-152184A1X50	04232-152184A1X50	acciaio	rosso traffico RAL 3020	10-32	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125
04232-14-152184A2X20	04232-152184A2X20	acciaio	rosso traffico RAL 3020	1/4-20	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125
04232-14-152184A2X30	04232-152184A2X30	acciaio	rosso traffico RAL 3020	1/4-20	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125
04232-14-152184A2X40	04232-152184A2X40	acciaio	rosso traffico RAL 3020	1/4-20	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125
04232-14-152184A2X50	04232-152184A2X50	acciaio	rosso traffico RAL 3020	1/4-20	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125
04232-14-252184A3X25	04232-252184A3X25	acciaio	rosso traffico RAL 3020	5/16-18	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170
04232-14-252184A3X30	04232-252184A3X30	acciaio	rosso traffico RAL 3020	5/16-18	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170
04232-14-252184A3X40	04232-252184A3X40	acciaio	rosso traffico RAL 3020	5/16-18	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170
04232-14-252184A3X50	04232-252184A3X50	acciaio	rosso traffico RAL 3020	5/16-18	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170
04232-14-252184A4X25	04232-252184A4X25	acciaio	rosso traffico RAL 3020	3/8-16	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170
04232-14-252184A4X30	04232-252184A4X30	acciaio	rosso traffico RAL 3020	3/8-16	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170
04232-14-252184A4X40	04232-252184A4X40	acciaio	rosso traffico RAL 3020	3/8-16	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170
04232-14-252184A4X50	04232-252184A4X50	acciaio	rosso traffico RAL 3020	3/8-16	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170
04232-14-153184A1X20	04232-153184A1X20	acciaio inox	rosso traffico RAL 3020	10-32	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125
04232-14-153184A1X30	04232-153184A1X30	acciaio inox	rosso traffico RAL 3020	10-32	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125
04232-14-153184A1X40	04232-153184A1X40	acciaio inox	rosso traffico RAL 3020	10-32	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125
04232-14-153184A1X50	04232-153184A1X50	acciaio inox	rosso traffico RAL 3020	10-32	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125
04232-14-153184A2X20	04232-153184A2X20	acciaio inox	rosso traffico RAL 3020	1/4-20	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125
04232-14-153184A2X30	04232-153184A2X30	acciaio inox	rosso traffico RAL 3020	1/4-20	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125
04232-14-153184A2X40	04232-153184A2X40	acciaio inox	rosso traffico RAL 3020	1/4-20	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125
04232-14-153184A2X50	04232-153184A2X50	acciaio inox	rosso traffico RAL 3020	1/4-20	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125
04232-14-253184A3X25	04232-253184A3X25	acciaio inox	rosso traffico RAL 3020	5/16-18	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170
04232-14-253184A3X30	04232-253184A3X30	acciaio inox	rosso traffico RAL 3020	5/16-18	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170
04232-14-253184A3X40	04232-253184A3X40	acciaio inox	rosso traffico RAL 3020	5/16-18	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170
04232-14-253184A3X50	04232-253184A3X50	acciaio inox	rosso traffico RAL 3020	5/16-18	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170
04232-14-253184A4X25	04232-253184A4X25	acciaio inox	rosso traffico RAL 3020	3/8-16	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170
04232-14-253184A4X30	04232-253184A4X30	acciaio inox	rosso traffico RAL 3020	3/8-16	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170
04232-14-253184A4X40	04232-253184A4X40	acciaio inox	rosso traffico RAL 3020	3/8-16	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170
04232-14-253184A4X50	04232-253184A4X50	acciaio inox	rosso traffico RAL 3020	3/8-16	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170
