21040Tavole di guida di precisione a rulli con vite micrometrica |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:GJL 250.Versione:Rettificato, superficie non trattata.Nota:Tavola di guida disponibile su richiesta in alluminio.
La gradazione della scala sulla ruota micrometrica è pari a 0,02 mm. è di 0,01 mm nella versione 21040-040045. Altre graduazioni su richiesta.
I valori di carico consentiti indicati (F) si riferiscono a una vita utile di 1 milione di sollevamenti.
I valori del momento torcente si applicano solo a slitte centrali.
F = capacità di carico con carico dinamico o statico.
TI = n. di fori di montaggio E1/M nella parte interna.
TA = n. di fori di montaggio E1/M nella parte esterna.
* distanza dei fori di fissaggio nella parte esterna = 25 mm.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

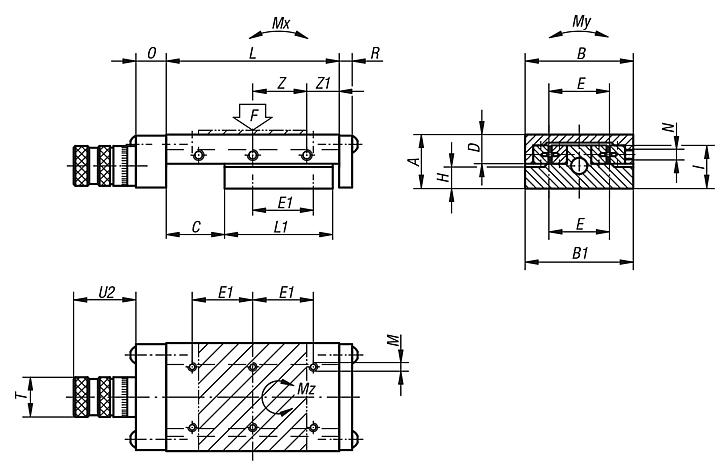

| N. ordine | A | B | B1 | C | D
| E | E1 | Tl | TA | H | I | L | L1 | M | N | O | R | T | U2 | Z | Z1 | Mandrino | F
N | Mx
Nm | My
Nm | Mz
Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21040-040045 | 20 | 40 | 39,5 | 10 | 13 | 30 | 15* | 4 | 4 | 6,5 | 13 | 45 | 30 | M3 | M3 | 12 | 3 | 16 | 25 | 15x1 | 15 | M5x0,5 | 183 | 1 | 3 | 2 |  | | 0,00 € | | | 21040-050075 | 25 | 50 | 49,5 | 20 | 17 | 28 | 28 | 4 | 6 | 7,5 | 18 | 75 | 50 | M4 | M3 | 14 | 6 | 23 | 36 | 25x1 | 25 | M6x1 | 286 | 4 | 7 | 6 | | | 0,00 € | | | 21040-060075 | 25 | 60 | 59,5 | 20 | 17 | 34 | 34 | 4 | 4 | 7,5 | 18 | 75 | 50 | M4 | M4 | 14 | 6 | 23 | 36 | 25x1 | 25 | M6x1 | 289 | 4 | 8 | 6 | | | 0,00 € | | | 21040-100360 | 40 | 100 | 99,5 | 150 | 27,5 | 86 | 86 | 6 | 8 | 12 | 28 | 360 | 200 | M6 | M6 | 15 | 6 | 30 | 44 | 50x3 | 105 | M10x1 | 1130 | 61 | 100 | 107 | | | 0,00 € | |
