        Viti di pressione a sfera senza testa con filettatura a passo fine

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Vite in acciaio da bonifica classe di resistenza almeno 10.9.
Sfera in acciaio per cuscinetti volventi.Versione:Vite colore nero.
Sfera temprata, non trattata.Nota:La forma A con sfera piena trova impiego laddove è richiesta una superficie pulita e lucidata. Con la sfera spianata forma B, è possibile serrare, fissare o sostenere superfici non pianoparallele senza deformazione, in quanto la sfera a supporto mobile ha una capacità di adattamento fino a 9°.

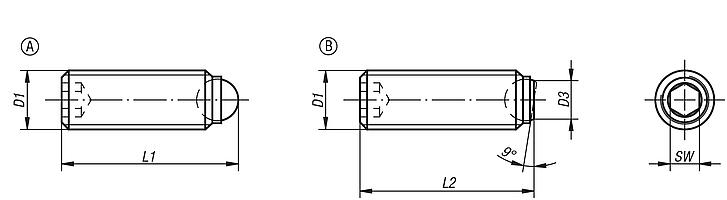

La filettatura a passo fine consente una regolazione precisa delle viti di pressione a sfera.Nota disegno:

Forma A: con sfera piena
Forma B: con sfera spianata

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 07107 Viti di pressione a sfera senza testa con filettatura a passo fine

104 kB

Clssi di resistenza

127 kB

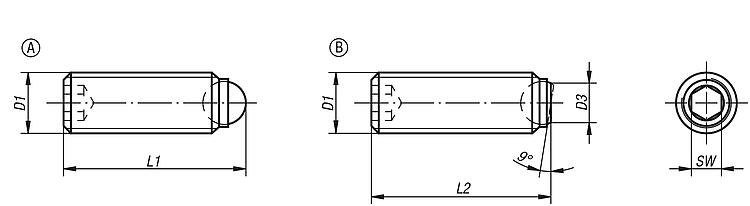

Disegni (sintesi completa)

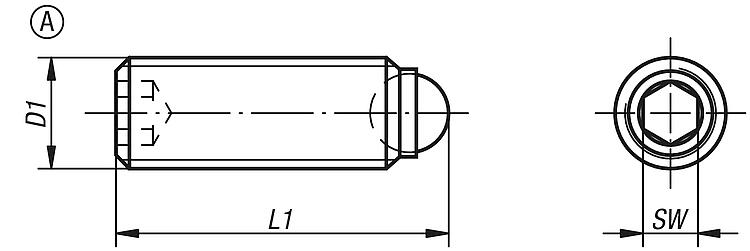

Viti di pressione a sfera senza testa con filettatura a passo fine forma A

Maggiori informazioni

Disegni

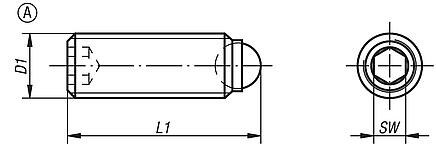

Viti di pressione a sfera senza testa con filettatura a passo fine forma A

Selezione/filtro articoli

N. ordine	Forma	D1	L1	Ø sfera	SW	Carico ammissibile max. kN (solo con carico statico)
07107-10410	A	M04X0,5	10	2,5	2	3,5
07107-10406	A	M04X0,5	6	2,5	2	3,5
07107-10512	A	M5x0,5	12	3	2,5	4,5
07107-10508	A	M5x0,5	8	3	2,5	4,5
07107-10610	A	M6x0,5	10,8	4	3	9
07107-10612	A	M6x0,5	12,8	4	3	9
07107-10616	A	M6x0,5	16,8	4	3	9
07107-10620	A	M6x0,5	20,8	4	3	9
07107-10625	A	M6x0,5	25,8	4	3	9
07107-10810	A	M8x1	11,2	5,5	4	10
07107-10820	A	M8x1	21,2	5,5	4	15
07107-11012	A	M10x1	13,7	7	5	20
07107-11025	A	M10x1	26,7	7	5	20
07107-11216	A	M12x1,5	18	8,5	6	30
07107-11230	A	M12x1,5	32	8,5	6	30
07107-11620	A	M16x1,5	23,3	12	8	60
07107-11635	A	M16x1,5	38,3	12	8	60
07107-12030	A	M20x1,5	34,2	15	10	90
07107-12040	A	M20x1,5	44,2	15	10	90

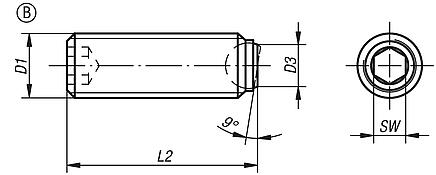

Viti di pressione a sfera senza testa con filettatura a passo fine forma B

Maggiori informazioni

Disegni

Viti di pressione a sfera senza testa con filettatura a passo fine forma B

Selezione/filtro articoli

N. ordine	Forma	D1	D3	L2	Ø sfera	SW	Carico ammissibile max. kN (solo con carico statico)
07107-20406	B	M04X0,5	1,3	5,6	2,5	2	3,5
07107-20410	B	M04X0,5	1,3	9,6	2,5	2	3,5
07107-20508	B	M5x0,5	2,2	7,5	3	2,5	4,5
07107-20512	B	M5x0,5	2,2	11,5	3	2,5	4,5
07107-20610	B	M6x0,5	3,2	10	4	3	9
07107-20612	B	M6x0,5	3,2	12	4	3	9
07107-20616	B	M6x0,5	3,2	16	4	3	9
07107-20620	B	M6x0,5	3,2	20	4	3	9
07107-20625	B	M6x0,5	3,2	25	4	3	9
07107-20810	B	M8x1	4,1	10,3	5,5	4	10
07107-20820	B	M8x1	4,1	20,3	5,5	4	15
07107-21012	B	M10x1	5,6	12,3	7	5	20
07107-21025	B	M10x1	5,6	25,3	7	5	20
07107-21216	B	M12x1,5	7	16,2	8,5	6	30
07107-21230	B	M12x1,5	7	30,2	8,5	6	30
07107-21620	B	M16x1,5	10,7	20	12	8	60
07107-21635	B	M16x1,5	10,7	35	12	8	60
07107-22030	B	M20x1,5	13,5	30	15	10	90
07107-22040	B	M20x1,5	13,5	40	15	10	90
