Paslanmaz çelik bilyalı kilit pimi, döner çalıştırma ile geri çekilebilir ve döner kafa paslanmaz çelik
 03191-99

Paslanmaz çelik bilyalı kilit pimi, döner çalıştırma ile geri...

 geri

Ürün açıklaması/Ürün resimleri
AçıklamaMalzeme:

Gövde ve cıvata paslanmaz çelik 1.4305.
Döner başlık paslanmaz çelik 1.4301.

Model:kaplamasız.Bilgi:Paslanmaz çelik sabitleme cıvataları M2 veya M3 birlikte teslim edilir.
Montaj seçeneği 1 panel kalınlığı 6 mm için.
Montaj seçeneği 2 panel kalınlığı > 6 ila 14 mm için.

Tutma kuvveti aşılırsa, paneller arasında 0,1 mm'den fazla bir boşluk oluşur.
Kumanda şekli:Döner başlığın "KAPALI" konumunda ve pistonun içeri sürülmüş olduğundan emin olun.
Bilyalı kilit pimini yerleştirme burcunun üzerine kaydırın veya takın. Döner başlığı aşağı bastırın ve "AÇIK" konumuna getirin.Aksesuar:Bilyalı kilit pimleri için yerleştirme burçları 03192-02.Çizim bilgisi:
1) Montaj seçeneği 1
2) Montaj seçeneği 2
3) Plaka
Özellikler:
Paslanmaz çelikRoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
Datasheet 03191-99 Paslanmaz çelik bilyalı kilit pimi, döner çalıştırma ile geri çekilebilir ve döner kafa paslanmaz çelik 340 kB

Çizimler

Paslanmaz çelik bilyalı kilit pimi, döner çalıştırma ile geri çekilebilir ve döner kafa paslanmaz çelik

Ürün seçimi/filtresi
Sipariş numarasıD

D1D2D3D4D5D6D7D8HH1H2L1L2MTT1T2CADAks.FiyatSipariş et
03191-99-162014625282114264,42,4586,543,55,519,5M2x366-102,5 134,49 €
03191-99-11022181034362818356,53,46610505,521,5M3x466-142,5 148,71 €

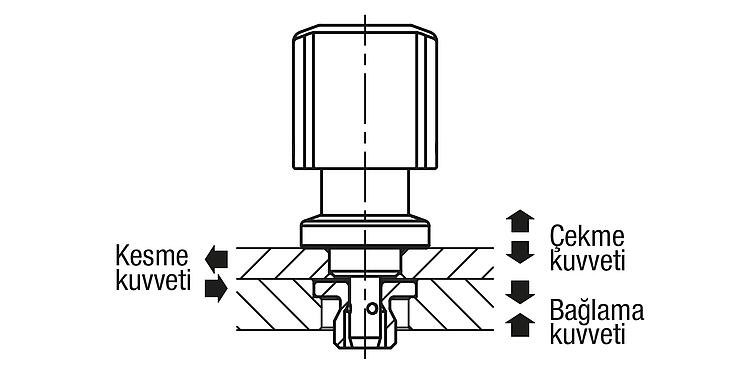

Sipariş numarasıKesme kuvveti
kN		Bağlama kuvveti
N		Çekme
kuvveti F
kN		Tutma kuvveti
N		Sıcaklık
dayanımı
CADAks.FiyatSipariş et
03191-99-16203300,590≤180 °C 134,49 €
03191-99-110229501,5150≤180 °C 148,71 €
Sipariş numarasıAdıTip 1Tip 2Form modeliCADAks.FiyatSipariş et
03191-99-1620Bilyalı Kilit Pimleri--- 134,49 €
03191-99-11022Bilyalı Kilit Pimleri--- 148,71 €
