        Volant moleté insert en Inox, pouces

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :

Thermoplastique, gris foncé.
Insert et tige filetée en inox 1.4305.

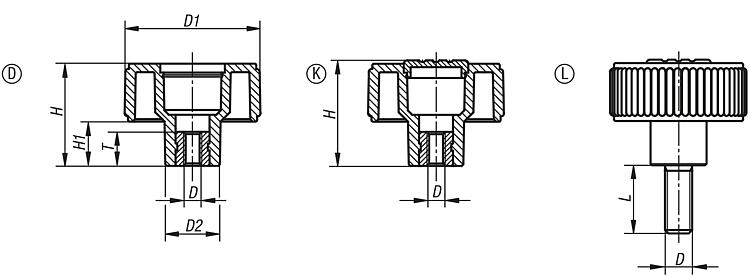

Finition :Inox poli.Nota :Pour la gamme en pouces, la dimension D est indiquée en pouces, toutes les autres dimensions étant en mm.Indication de dessin :

Forme D : insert taraudé, sans pastille
Forme K : insert taraudé, avec pastille
Forme L : tige filetée

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06267 inch Volant moleté insert en Inox, pouces

1,1 MB

Dessins (aperçu complet)

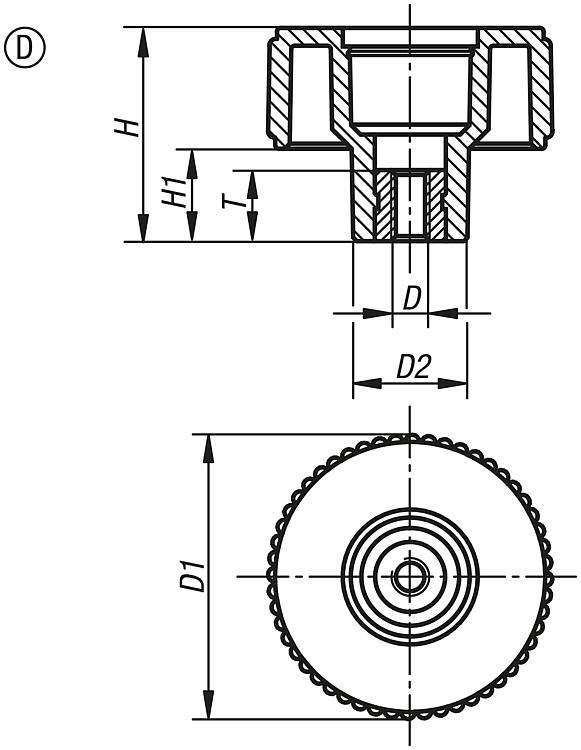

Volant moleté, insert en Inox, forme D, avec insert taraudé, sans pastille, pouces

plus d'infos

Dessins

Volant moleté, insert en Inox, forme D, avec insert taraudé, sans pastille, pouces

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	H	H1	T	Prix
06267-11A1	D	10-32	40	16,5	31	13	10	3,65 €
06267-11A2	D	1/4-20	40	16,5	31	13	10	3,65 €
06267-11A3	D	5/16-18	40	16,5	31	13	14	4,06 €
06267-12A3	D	5/16-18	50	18	36	15	14	4,86 €
06267-12A4	D	3/8-16	50	18	36	15	14	4,88 €
06267-13A4	D	3/8-16	63	22	41	17	14	5,93 €
06267-13A5	D	1/2-13	63	22	41	17	18	6,52 €

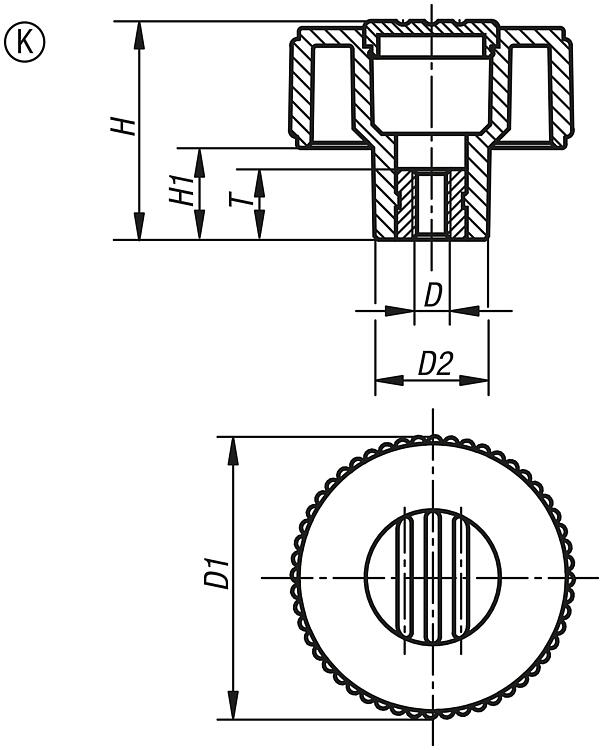

Volant moleté, insert en Inox, forme K, avec insert taraudé, avec pastille, pouces

plus d'infos

Dessins

Volant moleté, insert en Inox, forme K, avec insert taraudé, avec pastille, pouces

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	H	H1	T
06267-21A1Δ	K	10-32	40	16,5	31	13	10
06267-21A2Δ	K	1/4-20	40	16,5	31	13	10
06267-21A3Δ	K	5/16-18	40	16,5	31	13	14
06267-22A3Δ	K	5/16-18	50	18	36	15	14
06267-22A4Δ	K	3/8-16	50	18	36	15	14
06267-23A4Δ	K	3/8-16	63	22	41	17	14
06267-23A5Δ	K	1/2-13	63	22	41	17	18

Volant moleté, insert en Inox, forme L, avec filetage, pouces

plus d'infos

Dessins

Volant moleté, insert en Inox, forme L, avec filetage, pouces

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Forme	Taille	D	D1	D2	H	H1	L
06267-51A1ΔX	L	1	10-32	40	16,5	31	13	10/20
06267-51A2ΔX	L	1	1/4-20	40	16,5	31	13	20/30
06267-51A3ΔX	L	1	5/16-18	40	16,5	31	13	20/40
06267-52A3ΔX	L	2	5/16-18	50	18	36	15	20/40
06267-52A4ΔX	L	2	3/8-16	50	18	36	15	20/40
06267-53A4ΔX	L	3	3/8-16	63	22	41	17	20/40
