        Leviers à serrage rapide en inox avec taraudage, rondelle de pression en inox, pouces

Description de l'article/illustrations du produit

DescriptionMatière :

Poignée inox 1.4308.
Rondelle de pression en Inox 1.4034 durcie.
Axe d'articulation, goujon en Inox 1.4305.

Finition :Poignée à polissage ou grenaillage électrolytique.
Rondelle de pression, axe d'articulation et goujon naturels.Nota :La surface de serrage de la rondelle de pression est légèrement graissée lors de la livraison.
La graisse est conforme à la FDA et convient donc aux industries alimentaires et pharmaceutiques.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 04232_IG inch Leviers à serrage rapide en inox avec taraudage, rondelle de pression en inox, pouces

191 kB

Fiche technique 04232 inch Leviers à serrage rapide en inox avec taraudage, rondelle de pression en inox, pouces

190 kB

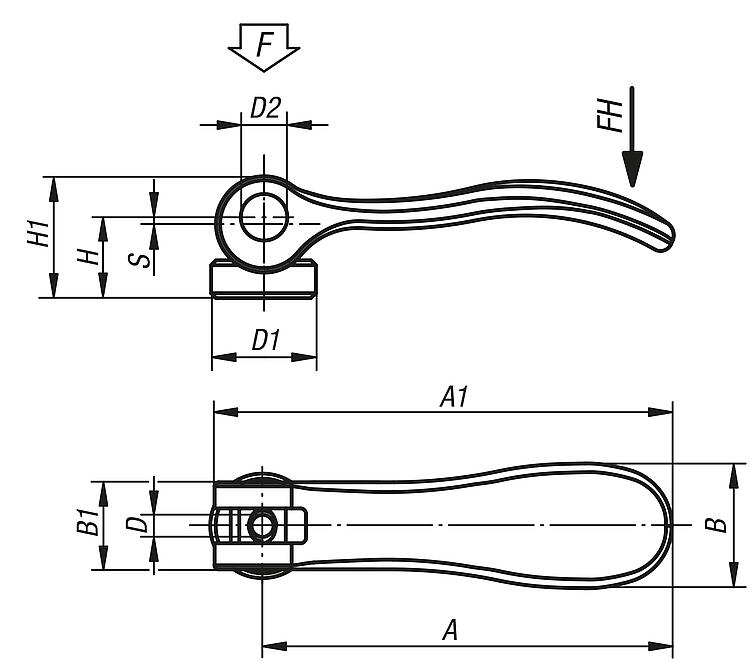

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Surface corps	D	D1	D2	B	B1	H	H1	A	A1	Course S	Force de serrage F (kN)	Force manuelle FH (N)	Prix
04232-95410AD	électropoli	6-32	12	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	18,93 €
04232-95410AE	électropoli	8-32	12	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	18,93 €
04232-05410AE	électropoli	8-32	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	20,13 €
04232-05410A0	électropoli	10-24	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	20,13 €
04232-05410A1	électropoli	10-32	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	20,13 €
04232-15410A1	électropoli	10-32	18	9	21,5	15	14,7	22	70,4	79,2	1,2	4	120	23,71 €
04232-15410A2	électropoli	1/4-20	18	9	21,5	15	14,7	22	70,4	79,2	1,2	4	120	23,71 €
04232-25410A3	électropoli	5/16-18	27	11	33,3	24	18,3	28,8	96	108	1,5	8	350	32,87 €
04232-95413AD	grenaillé	6-32	12	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	17,05 €
04232-95413AE	grenaillé	8-32	12	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	17,05 €
04232-05413AE	grenaillé	8-32	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	18,14 €
04232-05413A0	grenaillé	10-24	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	18,14 €
04232-05413A1	grenaillé	10-32	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	18,14 €
04232-15413A1	grenaillé	10-32	18	9	21,5	15	14,7	22	70,4	79,2	1,2	4	120	21,36 €
04232-15413A2	grenaillé	1/4-20	18	9	21,5	15	14,7	22	70,4	79,2	1,2	4	120	21,36 €
04232-25413A3	grenaillé	5/16-18	27	11	33,3	24	18,3	28,8	96	108	1,5	8	350	29,60 €
