Broche de serrage de compensation UNILOCK taille du système 80 mm
Description de l'article/illustrations du produit
DescriptionMatière :Acier inoxydable.Finition :Surfaces fonctionnelles rectifiées. Nota :Les broches de serrage de compensation UNILOCK sont conçues pour le serrage et le positionnement de pièces et de dispositifs. Ces broches de serrage sont vissées à l'élément de raccordement et sont adaptées aux différents modules de base.
Le type de forme axe X permet d'obtenir une compensation de l'entraxe de ± 1 mm dans une direction. Le type de forme axe XY permet d'obtenir une compensation de l'entraxe de ± 1 mm dans toutes les directions.
Les broches de serrage de compensation UNILOCK associées aux vis de fixation M10 permettent d'atteindre des forces de serrage jusqu'à 35 000 N.

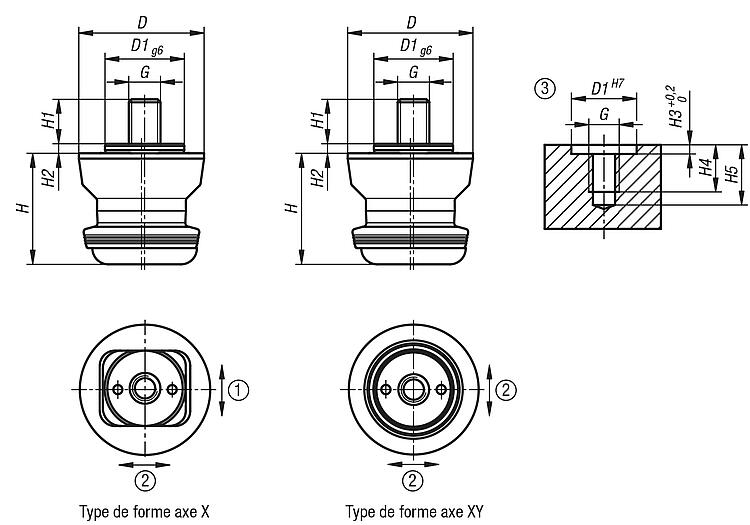

Vous trouverez d'autres broches de serrage avec la même taille de système sous les références 42208, 42209, 42210 et 42208 à tige filetée.Montage :Voir contour de montage.Avantages :Compensation de l'entraxe de ± 1 mm possible dans une direction/toutes les directions.Contenu de la livraison1x broche de serrage de compensation avec vis de fixation.Indication de dessin :
1) Précision de répétition <0,05 mm 2) ± 1 mm de compensation de l'entraxe 3) contour de montage
Caractéristiques :
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
