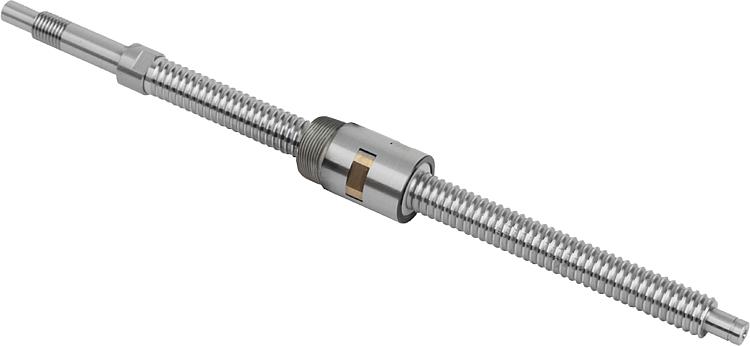

24105Vis à billes miniature, rectifiée avec écrou cylindrique à... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Vis acier 1.1213 ou Inox 1.4112.
Écrou acier 1.3505 ou Inox 1.4034. Finition :Vis et écrou rectifiés, traités par induction à 62 ±2 HRC et poli.Nota :Vis à billes miniature avec extrémités traitées et écrou cylindrique à insertion. Graissé à la livraison. Regraissage recommandé.
Fabriqué selon la classe de précision C5. Sans précontrainte avec jeu axial (max. 0,008 mm).
Broches de précision pour l'utilisation dans l'optique, l'industrie agroalimentaire, l'automatisme, le médical, l'industrie des biens d'équipement, l'aérospatiale et la mécanique de précision.Attention :L'écrou cylindrique à insertion ne doit pas être retiré de la vis au risque de perdre les billes. TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
| Référence | Matière
du corps
de base | D | Pas | Course
S | D1
| D2 | D4 | D5 | D6 | D7 | D8 | D9 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L11 | L12 | CAO | Acc. | Prix | Commander |
|---|
| 24105-0810050 | acier | 8 | 1 | 50 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 148 | 22 | 8 | 102 | 90 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 |  | | 476,32 € | | | 24105-0810100 | acier | 8 | 1 | 100 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 198 | 22 | 8 | 152 | 140 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 531,45 € | | | 24105-0810150 | acier | 8 | 1 | 150 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 248 | 22 | 8 | 202 | 190 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 590,86 € | | | 24105-0820050 | acier | 8 | 2 | 50 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 148 | 27 | 8 | 102 | 90 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 428,39 € | | | 24105-0820100 | acier | 8 | 2 | 100 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 198 | 27 | 8 | 152 | 140 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 464,15 € | | | 24105-0820150 | acier | 8 | 2 | 150 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 248 | 27 | 8 | 202 | 190 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 495,66 € | | | 24105-1020050 | acier | 10 | 2 | 50 | 18 | M16x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 158 | 28,5 | 7 | 112 | 100 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 499,61 € | | | 24105-1020100 | acier | 10 | 2 | 100 | 18 | M16x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 208 | 28,5 | 7 | 162 | 150 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 535,07 € | | | 24105-1020150 | acier | 10 | 2 | 150 | 18 | M16x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 258 | 28,5 | 7 | 212 | 200 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 579,69 € | | | 24105-1020200 | acier | 10 | 2 | 200 | 18 | M16x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 308 | 28,5 | 7 | 262 | 250 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 617,47 € | | | 24105-1220050 | acier | 12 | 2 | 50 | 20,5 | M18x1 | 8 | M10x1 | 10 | 14 | 7,6 | 8 | 180 | 29 | 10 | 125 | 110 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 514,05 € | | | 24105-1220100 | acier | 12 | 2 | 100 | 20,5 | M18x1 | 8 | M10x1 | 10 | 14 | 7,6 | 8 | 230 | 29 | 10 | 175 | 160 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 556,73 € | | | 24105-1220150 | acier | 12 | 2 | 150 | 20,5 | M18x1 | 8 | M10x1 | 10 | 14 | 7,6 | 8 | 280 | 29 | 10 | 225 | 210 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 596,77 € | | | 24105-1220200 | acier | 12 | 2 | 200 | 20,5 | M18x1 | 8 | M10x1 | 10 | 14 | 7,6 | 8 | 330 | 29 | 10 | 275 | 260 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 640,78 € | | | 24105-1220250 | acier | 12 | 2 | 250 | 20,5 | M18x1 | 8 | M10x1 | 10 | 14 | 7,6 | 8 | 380 | 29 | 10 | 325 | 310 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 679,82 € | | | 24105-10810050 | acier inoxydable | 8 | 1 | 50 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 148 | 22 | 8 | 102 | 90 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 523,94 € | | | 24105-10810100 | acier inoxydable | 8 | 1 | 100 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 198 | 22 | 8 | 152 | 140 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 584,59 € | | | 24105-10810150 | acier inoxydable | 8 | 1 | 150 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 248 | 22 | 8 | 202 | 190 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 649,96 € | | | 24105-10820050 | acier inoxydable | 8 | 2 | 50 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 148 | 27 | 8 | 102 | 90 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 471,21 € | | | 24105-10820100 | acier inoxydable | 8 | 2 | 100 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 198 | 27 | 8 | 152 | 140 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 510,58 € | | | 24105-10820150 | acier inoxydable | 8 | 2 | 150 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 248 | 27 | 8 | 202 | 190 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 545,24 € | | | 24105-11020050 | acier inoxydable | 10 | 2 | 50 | 18 | M16x1 | 6 | M8x1 | 10 | 11,5 | 5,7 | 6 | 158 | 28,5 | 10 | 112 | 100 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 549,56 € | | | 24105-11020100 | acier inoxydable | 10 | 2 | 100 | 18 | M16x1 | 6 | M8x1 | 10 | 11,5 | 5,7 | 6 | 208 | 28,5 | 10 | 162 | 150 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 588,57 € | | | 24105-11020150 | acier inoxydable | 10 | 2 | 150 | 18 | M16x1 | 6 | M8x1 | 10 | 11,5 | 5,7 | 6 | 258 | 28,5 | 10 | 212 | 200 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 637,66 € | | | 24105-11020200 | acier inoxydable | 10 | 2 | 200 | 18 | M16x1 | 6 | M8x1 | 10 | 11,5 | 5,7 | 6 | 308 | 28,5 | 10 | 262 | 250 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 679,21 € | | | 24105-11220050 | acier inoxydable | 12 | 2 | 50 | 20,5 | M18x1 | 8 | M10x1 | 12 | 14 | 7,6 | 8 | 180 | 29 | 12 | 125 | 110 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 565,47 € | | | 24105-11220100 | acier inoxydable | 12 | 2 | 100 | 20,5 | M18x1 | 8 | M10x1 | 12 | 14 | 7,6 | 8 | 230 | 29 | 12 | 175 | 160 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 612,38 € | | | 24105-11220150 | acier inoxydable | 12 | 2 | 150 | 20,5 | M18x1 | 8 | M10x1 | 12 | 14 | 7,6 | 8 | 280 | 29 | 12 | 225 | 210 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 656,44 € | | | 24105-11220200 | acier inoxydable | 12 | 2 | 200 | 20,5 | M18x1 | 8 | M10x1 | 12 | 14 | 7,6 | 8 | 330 | 29 | 12 | 275 | 260 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 704,85 € | | | 24105-11220250 | acier inoxydable | 12 | 2 | 250 | 20,5 | M18x1 | 8 | M10x1 | 12 | 14 | 7,6 | 8 | 380 | 29 | 12 | 325 | 310 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 747,79 € | |
| Référence | Matière
du corps
de base | SW | Nombre
de circuits
chargés | Angle d'hélice | Bille-Ø | Charge de
base dynamique
N | Charge de
base statique
N | Vitesse
max.
tr/min | CAO | Acc. | Prix | Commander |
|---|
| 24105-0810050 | acier | 10 | 1 x 3 | 2° 13’ | 0,8 | 700 | 1300 | 3200 | | | 476,32 € | | | 24105-0810100 | acier | 10 | 1 x 3 | 2° 13’ | 0,8 | 700 | 1300 | 3200 | | | 531,45 € | | | 24105-0810150 | acier | 10 | 1 x 3 | 2° 13’ | 0,8 | 700 | 1300 | 3200 | | | 590,86 € | | | 24105-0820050 | acier | 10 | 1 x 3 | 4° 23’ | 1,6 | 1350 | 2250 | 4200 | | | 428,39 € | | | 24105-0820100 | acier | 10 | 1 x 3 | 4° 23’ | 1,6 | 1350 | 2250 | 4200 | | | 464,15 € | | | 24105-0820150 | acier | 10 | 1 x 3 | 4° 23’ | 1,6 | 1350 | 2250 | 4200 | | | 495,66 € | | | 24105-1020050 | acier | 10 | 1 x 3 | 2° 32’ | 1,6 | 1500 | 2900 | 4000 | | | 499,61 € | | | 24105-1020100 | acier | 10 | 1 x 3 | 2° 32’ | 1,6 | 1500 | 2900 | 4000 | | | 535,07 € | | | 24105-1020150 | acier | 10 | 1 x 3 | 2° 32’ | 1,6 | 1500 | 2900 | 4000 | | | 579,69 € | | | 24105-1020200 | acier | 10 | 1 x 3 | 2° 32’ | 1,6 | 1500 | 2900 | 4000 | | | 617,47 € | | | 24105-1220050 | acier | 12 | 1 x 3 | 2° 58’ | 1,6 | 1700 | 3700 | 3400 | | | 514,05 € | | | 24105-1220100 | acier | 12 | 1 x 3 | 2° 58’ | 1,6 | 1700 | 3700 | 3400 | | | 556,73 € | | | 24105-1220150 | acier | 12 | 1 x 3 | 2° 58’ | 1,6 | 1700 | 3700 | 3400 | | | 596,77 € | | | 24105-1220200 | acier | 12 | 1 x 3 | 2° 58’ | 1,6 | 1700 | 3700 | 3400 | | | 640,78 € | | | 24105-1220250 | acier | 12 | 1 x 3 | 2° 58’ | 1,6 | 1700 | 3700 | 3400 | | | 679,82 € | | | 24105-10810050 | acier inoxydable | 10 | 1 x 3 | 2° 13’ | 0,8 | 670 | 1290 | 3000 | | | 523,94 € | | | 24105-10810100 | acier inoxydable | 10 | 1 x 3 | 2° 13’ | 0,8 | 670 | 1290 | 3000 | | | 584,59 € | | | 24105-10810150 | acier inoxydable | 10 | 1 x 3 | 2° 13’ | 0,8 | 670 | 1290 | 3000 | | | 649,96 € | | | 24105-10820050 | acier inoxydable | 10 | 1 x 3 | 4° 23’ | 1,6 | 900 | 1500 | 3000 | | | 471,21 € | | | 24105-10820100 | acier inoxydable | 10 | 1 x 3 | 4° 23’ | 1,6 | 900 | 1500 | 3000 | | | 510,58 € | | | 24105-10820150 | acier inoxydable | 10 | 1 x 3 | 4° 23’ | 1,6 | 900 | 1500 | 3000 | | | 545,24 € | | | 24105-11020050 | acier inoxydable | 10 | 1 x 3 | 2° 32’ | 1,6 | 1500 | 2900 | 3000 | | | 549,56 € | | | 24105-11020100 | acier inoxydable | 10 | 1 x 3 | 2° 32’ | 1,6 | 1500 | 2900 | 3000 | | | 588,57 € | | | 24105-11020150 | acier inoxydable | 10 | 1 x 3 | 2° 32’ | 1,6 | 1500 | 2900 | 3000 | | | 637,66 € | | | 24105-11020200 | acier inoxydable | 10 | 1 x 3 | 2° 32’ | 1,6 | 1500 | 2900 | 3000 | | | 679,21 € | | | 24105-11220050 | acier inoxydable | 12 | 1 x 3 | 2° 58’ | 1,6 | 1660 | 3620 | 3000 | | | 565,47 € | | | 24105-11220100 | acier inoxydable | 12 | 1 x 3 | 2° 58’ | 1,6 | 1660 | 3620 | 3000 | | | 612,38 € | | | 24105-11220150 | acier inoxydable | 12 | 1 x 3 | 2° 58’ | 1,6 | 1660 | 3620 | 3000 | | | 656,44 € | | | 24105-11220200 | acier inoxydable | 12 | 1 x 3 | 2° 58’ | 1,6 | 1660 | 3620 | 3000 | | | 704,85 € | | | 24105-11220250 | acier inoxydable | 12 | 1 x 3 | 2° 58’ | 1,6 | 1660 | 3620 | 3000 | | | 747,79 € | |
