        Joint de cardan simple avec palier lisse DIN 808

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Corps et palier lisses : trempés.Nota :Les joints de cardan avec palier lisse sont des joints pivotants de 45°.

Couple max. transmissible (Nm) à 150 tr/min; angle de travail α < 5°.

* Profondeur de perçage inférieure à celle pour DIN 808.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 23403 Joint de cardan simple avec palier lisse DIN 808

216 kB

Joint de cardan : montage et entretien

109 kB

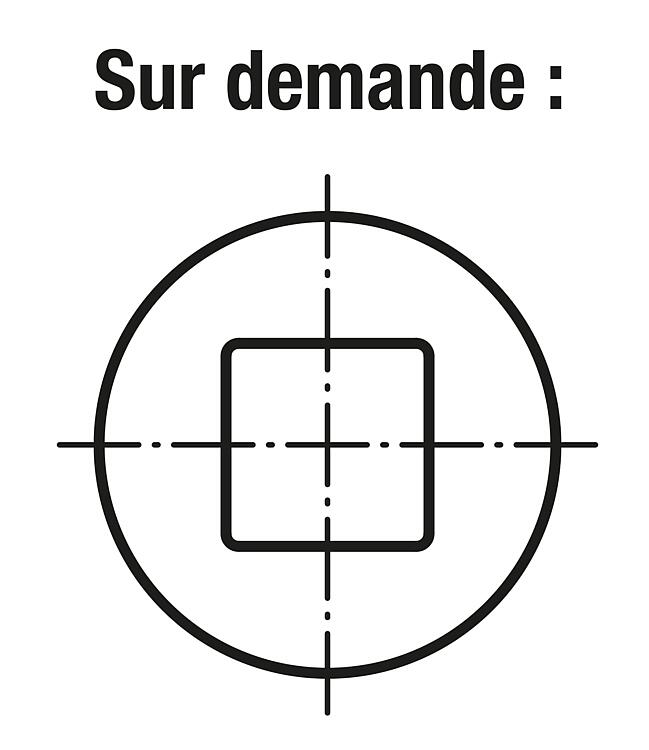

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

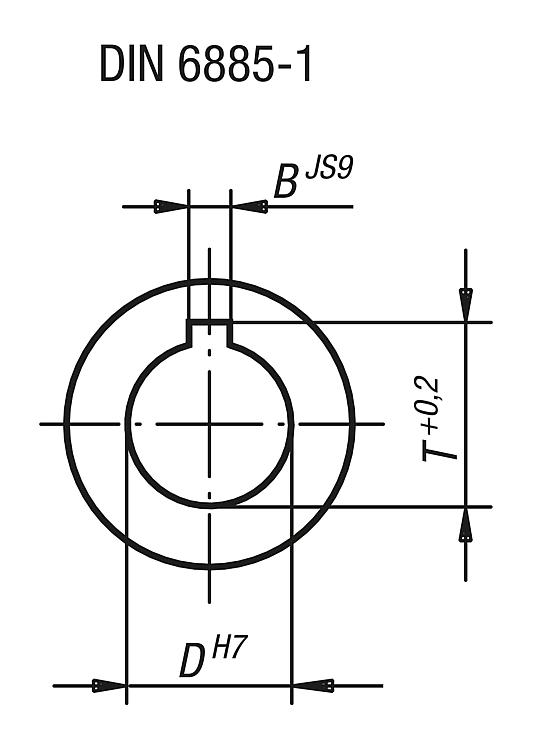

Référence trou lisse sans rainures	Référence trou lisse avec rainures	D	D1	L	L1	L2	B	T	Couple max. Nm	Moment de rupture statique Nm
23403-06034	-	6	16	34	17	8*	2	7	7	40
23403-08040	23403-108040	8	16	40	20	11*	2	9	7	40
23403-10048	23403-110048	10	22	48	24	12*	3	11,4	16	90
23403-12056	23403-112056	12	25	56	28	13*	4	13,8	26	150
23403-16068	23403-116068	16	32	68	34	16*	5	18,3	52	300
23403-20082	23403-120082	20	42	82	41	18*	6	22,8	100	650
23403-25104	23403-125104	25	50	108	54	26*	8	28,3	210	1200
